限界ねじプラグゲージ ISO導入JIS規格／GPNP

  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
10,956円～13,319円
税込単価
12,052円～14,651円

ねじ精度確認の必需品。通り側止まり側で簡単にねじ精度確認ができるねじゲージです...

詳細情報を確認する

型番

未確定 7 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
    数量：

    外形図

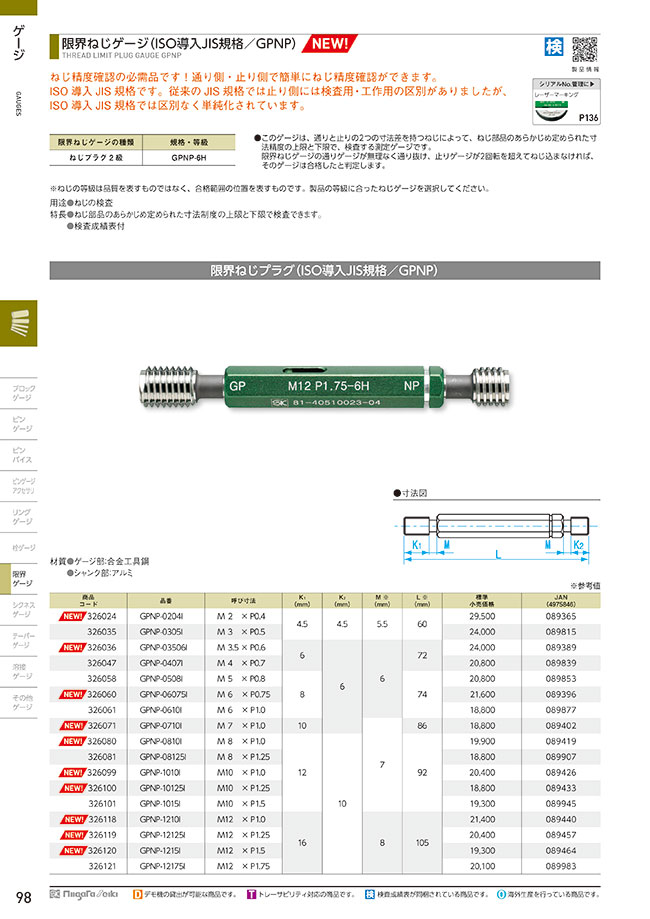

    限界ねじプラグゲージ ISO導入JIS規格 外形図

    使用方法・使用事例

    使用方法

    めねじの検査に使います。

    下記の条件を満たすことができれば、ねじゲージによる等級検査に合格したと判定します。

    限界ねじプラグゲージ 従来JIS工作用（GPWP） 使用方法_関連画像1

    通り側
    限界ねじプラグゲージ 従来JIS工作用（GPWP） 使用方法_関連画像2

    まず、通り側のねじが無理なく通り抜けること。

    止り側
    限界ねじプラグゲージ 従来JIS工作用（GPWP） 使用方法_関連画像3

    ＜JIS規格＞次に、止まり側のねじが2回転以上ねじこまれないこと。
    ＜ISO規格＞次に、止まり側のねじが2回転をこえてねじこまれないこと。

    絞り込み条件：2 項目の仕様が未選択です

    • 呼び

    • ピッチＰ

    • タイプ

    • 出荷日

      • すべて
      • 当日出荷可能
      • 2日以内

    型番リスト

    表示件数
  • 1
    • 型番
    GPNP-0305I
    GPNP-0407I
    GPNP-0508I
    GPNP-0610I
    GPNP-08125I
    GPNP-1015I
    GPNP-12175I

    呼び

    ピッチＰ

    K1寸法

    (mm)

    K2寸法

    (mm)

    M寸法

    (mm)

    L寸法

    (mm)

    		最小発注数量
    3
    0.5
    4.5
    4.5
    5
    60
    1個
    4
    0.7
    6
    6
    5
    74
    1個
    5
    0.8
    8
    6
    5
    74
    1個
    6
    1
    8
    6
    5
    74
    1個
    8
    1.25
    12
    10
    6.5
    92
    1個
    10
    1.5
    12
    10
    6.5
    92
    1個
    12
    1.75
    16
    10
    6.5
    105
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,319円
    ( 14,651円 )
    在庫品1日目当日出荷可能
    11,810円
    ( 12,991円 )
    2日目
    11,810円
    ( 12,991円 )
    在庫品1日目当日出荷可能
    10,956円
    ( 12,052円 )
    在庫品1日目当日出荷可能
    10,956円
    ( 12,052円 )
    2日目
    10,958円
    ( 12,054円 )
    在庫品1日目当日出荷可能
    11,412円
    ( 12,553円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ねじ精度確認の必需品。通り側止まり側で簡単にねじ精度確認ができるねじゲージです。
    【特長】
    ・ねじ部品のあらかじめ定められた寸法精度の上限と下限で検査できます。
    ・ISO導入JIS規格です。
    ・従来のJIS規格では止り側には検査用と工作用の区別がありましたが、ISO導入JIS規格では区別なく単純化されています。
    ・ゲージの通り側が無理なく通り抜け、止まり側が二回転以上ねじ込まなければ、そのねじは合格と判定します。
    ・検査成績表付。
    【用途】
    ・ねじの検査に。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
