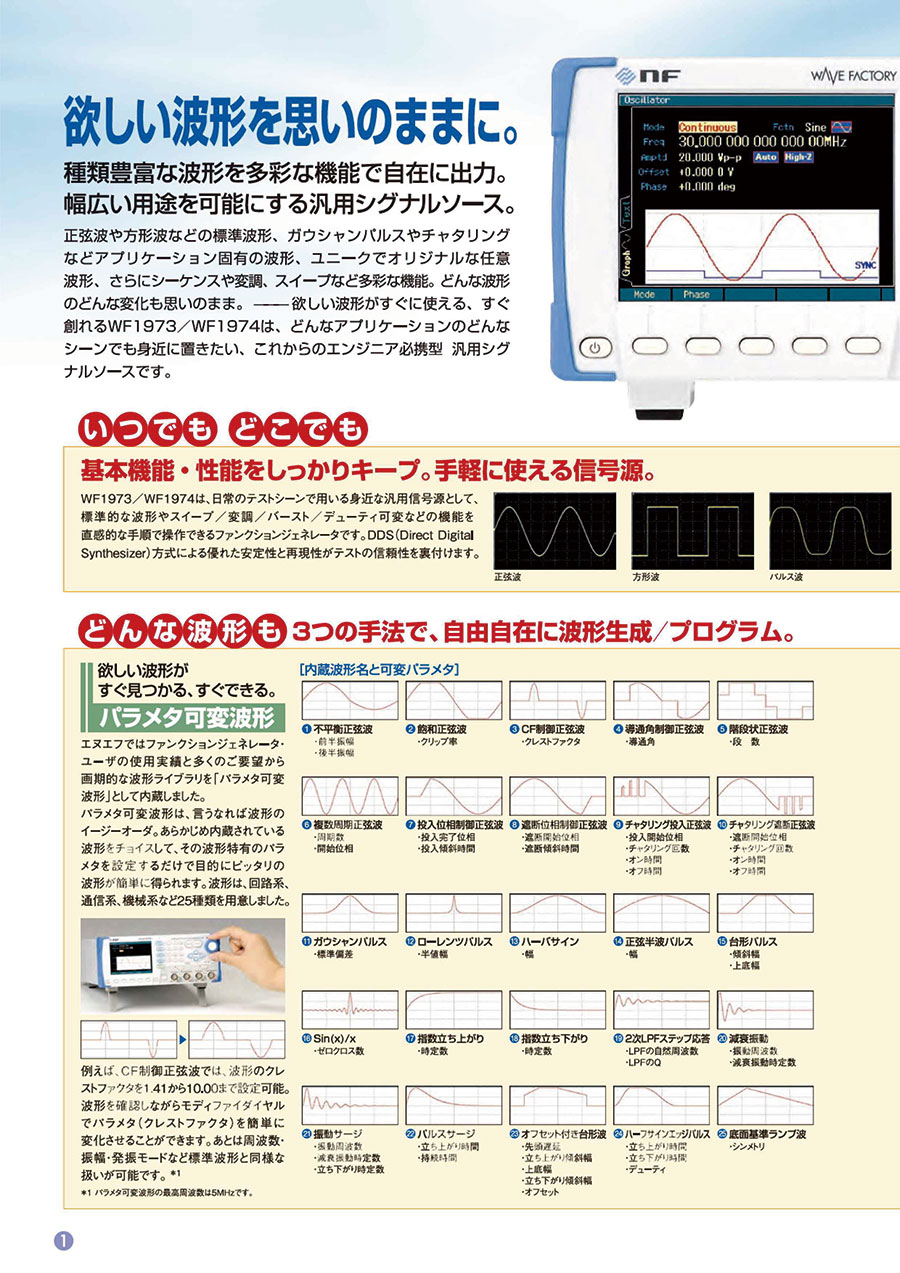

【特長】
・種類豊富な波形を多彩な機能で自在に出力。
・幅広い用途を可能にする汎用シグナルソース。
・正弦波や方形波などの標準波形、ガウシャンパルスやチャタリングなどアプリケーション固有の波形、ユニークでオリジナルな任意波形、さらにシーケンスや変調、スイープなど多彩な機能。
・どんな波形のどんな変化も思いのまま。ほしい波形がすぐに使える、すぐ創れる。
・どんなアプリケーションのどんなシーンでも身近に置きたい、これからのエンジニア必携型汎用シグナルソースです。
・日常のテストシーンで用いる身近な汎用信号源として、標準的な波形やスイープ／変調／バースト／デューティ可変などの機能を直感的な手順で操作できるファンクションじぇねらーたです。
・優れた安定性と再現性がテストの信頼性を裏付けます。
・14ビットの高分解能、120MS/sの高速サンプリングにより、高精度な波形を実現。
・波形作成は、本体または付属の「任意波形作成ソフトウエア」で簡単に行えます。
・波形、周波数、振幅などのパラメタをプログラムして順次出力するシーケンス機能。
・波形ライブラリを「パラメタ可変波形」として内蔵しました。
・周波数帯域：0.01μHz～30MHz。
・薄型軽量（高さ88mm、約2.1kg）。

■計測機器特集ページのご紹介
品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

商品仕様

製品特長・仕様

製品の基本仕様・特長

【一般特性】

型番	WF1973	WF1974
チャネル数	1	2
表示器	3.5インチTFTカラーLCD
入出力グラウンド	波形出力、同期／サブ出力、外部変調／加算入力の信号グラウンドは筺体から絶縁（同一チャネル内のこれらの信号グラウンドは共通）。外部10MHz周波数基準入力の信号グラウンドは筺体から絶縁。 CH1、CH2、外部10MHz周波数基準入力の各信号グラウンドは独立。
電源	AC100V～230V ±10%（250V以下） 50Hz／60Hz±2Hz
消費電力	50VA以下	75VA以下
動作保証温度・湿度範囲	0℃～+40℃、5%RH～85%RH（ただし、絶対湿度1g/m³～25g/m³、結露がないこと）
質量	約2.1kg（付属品を除く、本体の質量）
安全性	EN 61010-1:2010
EMC	EN 61326-1:2013

【その他機能】

外部10MHz周波数基準入力		入力電圧0.5Vp-p～5Vp-p、正弦波または方形波
周波数基準出力		WF1973、WF1974複数台同期用出力電圧1Vp-p／50Ω、方形波、10MHz
外部加算入力	機能	波形出力の信号に外部信号を加算する機能
	加算ゲイン	2倍、10倍、オフ切り換え 2倍時は最大出力電圧レンジが4Vp-pに固定、10倍時は20Vp-pに固定。
	入力電圧／入力周波数	-1V～+1V、DC～10MHz（-3dB）
	入力インピーダンス	10kΩ、不平衡
マルチ入出力		スイープ制御、シーケンス制御に使用
複数台同期		マスタ／スレーブ接続で最大6台まで同期運転、周波数基準出力と外部10MHz周波数基準入力を利用、BNCケーブルで接続。
ユーザー定義単位	機能	指定の換算式により、任意の単位での設定、表示を行う
	設定対象	周波数、周期、振幅、DCオフセット、位相、デューティ
	換算式	［（設定対象値）+n］×mまたは、［log₁₀（設定対象値）+n］×m 換算式及び、nとmの値を指定
	単位文字列	最大4文字設定可
設定保存メモリ		設定内容を10組までメモリ（不揮発性メモリに保存）
インタフェース		GPIB、USBTMC（SCPI-1999、IEEE-488.2）

【付属品】

取扱説明書［基本編］
CD（PDF取扱説明書、任意波形作成ソフトウエア、シーケンス編集ソフトウエア、LabVIEWドライバ）
電源コードセット

■シーケンス編集ソフトウェア

編集機能	ステップの初期化、コピー、貼り付け、挿入、削除シーケンスデータをファイルへ保存、読出し機器を接続せずに編集が可能
表示機能	編集画面：ステップごとのパラメタを一覧表示シーケンスビュー画面：パラメタの変化をグラフ表示、最大5パラメタ同時表示
転送機能	シーケンスデータを機器へ転送、読出しシーケンスで使用されている任意波形を機器へ転送
機器制御機能	出力ON／OFF シーケンスの開始、停止、ホールドシーケンス実行状態をモニタ可能
動作環境	AT互換のパソコン 1,024×768（Pixel）×256色表示可能 Microsoft社製Windows XP、Windows 7（32bit／64bit）日本語版／英語版 USBインタフェース NI-VISA：National Instruments社製USBドライバ（必須）

■任意波形作成ソフトウエア

編集機能	生成（標準波形、数式による波形生成）補間（直線、スプライン、連続スプライン）演算（波形の加算、減算、乗算、除算）圧縮伸長（縦軸方向、横軸方向）波形の一部を切り取り、コピー、貼り付けアンドゥ機能任意波形データをファイルへ保存、読出し機器を接続せずに編集が可能
表示機能	ズームイン、ズームアウトスクロール表示単位（座標系）の切換えカーソル（A、B）
転送機能	任意波形データを機器へ転送、読出し
機器制御機能	主要パラメタの設定
動作環境	※シーケンス編集ソフトウエアの動作環境と同等

外形図

単位：mm

WF1973／WF1974は、同じ寸法ですが、背面のBNCコネクタの数が異なります。
本外形図は、WF1974です。
