人造単石ドレッサ GシャープHalf

製品特長・仕様

製品の基本仕様・特長

天然単石ドレッサに比べて、ドレス性能が安定した人造単石ドレッサです。

特長

• 安定したダイヤモンド特性
  形状の整った人造ダイヤモンドを採用。
  天然ダイヤモンドを用いたドレッサに比べてドレス性能が安定します。
• ダイヤモンド先端研磨仕上げ
  ダイヤモンド先端を研磨しているため使用初期からドレス性能が安定します。

効果

不純物や結晶欠陥が少ない人造ダイヤモンドの採用により、製品ロット間の品質バラつきが少なく、またダイヤモンド先端を研磨することで、精度よく、安定したドレスができます。

性能・試験情報

社内テスト結果

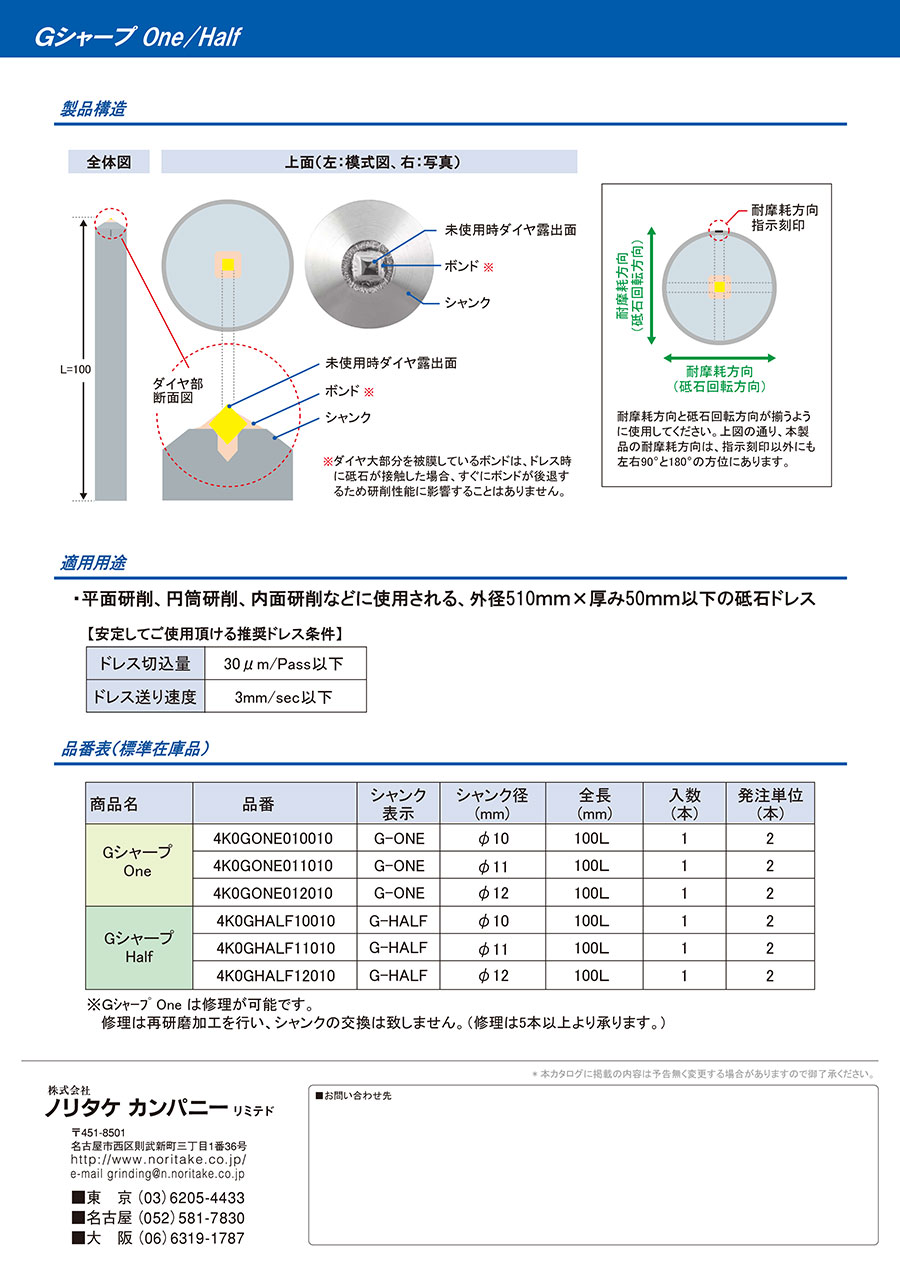

外形図

選定サポート情報

技術情報

ドレッサの取付角度

研削砥石の回転方向とドレッサの送り方向に対して、それぞれ10°～15°の取付角をつけてドレッサの先端が当たるように取付けます。
また取付角は0°の時が仕上面粗さが粗く、取付角が大きくなるに従って仕上面粗さが細かくなりますが、この取付角は研削盤によって決められています。

送り速度の決め方

被削材の面粗度はドレッサの送り速度によって大きく変化します。
標準的な送り速度は次のように決めてください。

※砥粒を球と仮定し、その直径がJISR6001 表2の一定量以上留まらなければならない標準フルイの寸法に等しいと仮定したもの。

切込み量の選び方

送り速度と同様に研削性能に大きく影響します。
粗ドレッシングの場合でも0.03mm以下とし、一度に大きく切り込むことは避けてください。
切り込み量の大きい場合は研削油を十分に供給し発熱を防ぐようにしてください。

一般砥石のドレッシング・トラバース速度と仕上面

※研削条件でこの数値は変化する可能性があり、あくまでも参考値です。

注意・禁止事項

耐摩耗方向と砥石回転方向が揃うように使用してください。左図の通り、本製品の耐摩耗方向は、指示刻印以外にも左右90°と180°の方位にあります。
