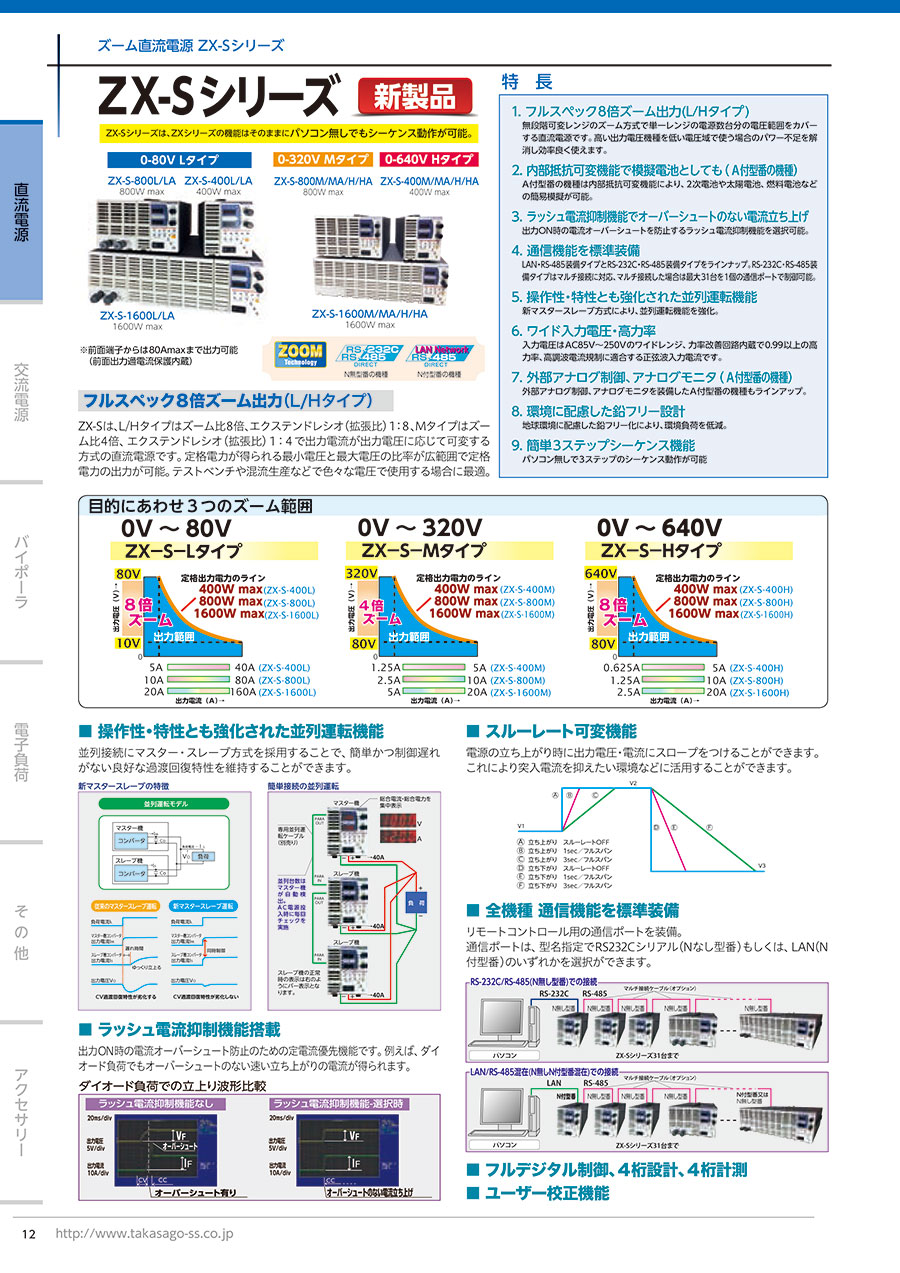

ズーム直流電源 ZX-Sシリーズ

製品特長・仕様

製品の基本仕様・特長

1台で従来方式の電源の数台分の出力範囲をカバーするズーム方式（無段階にあるレンジをあたかも自動で切換制御をおこなうような方式）の直流電源。
低い電圧域でのパワー不足を解消し高効率。
また、電源単独で3ステップシーケンス動作を搭載。
ダイオード等の非線形負荷に対して出力ON時の電流オーバーシュートを防止する機能や並列接続でも過渡回復特性を劣化させない新回路方式を採用。

主な特長

• ズーム機能の他、電源単独でシーケンス動作（3ステップ）をサポート
• 出力ON時のラッシュ電流抑制機能標準搭載
• シリアル通信又LANを標準装備
• 操作性・特性とも強化された並列運転機能
• バッテリ模擬に最適な内部抵抗可変機能
• 外部アナログ制御、モニタ搭載

操作パネル

背面パネル

規格表

外形図

ZX-S-400L

ZX-S-400M／H

ZX-S-800L

ZX-S-800M／H

ZX-S-1600L

ZX-S-1600M／H

使用方法・使用事例

使用方法

＜定電圧電源としての使い方＞

• 『POWER』スイッチを押し、本機を起動させます。
  「数字表示器」上段に電圧計測値が、「数字表示器」下段に電流計測値を表示し、「V」ランプ、「A」ランプが点灯します。
  （FUNCTION設定項目52のパラメータが1に設定されている場合は、PRESET値が表示されます。）
• 「PRESET」キーを押します。
  「PRESET」ランプが点灯します。中止したい場合は、再度「PRESET」キーを押すと計測表示に戻ります。
  「数字表示器」上段に電圧PRESET値が、「数字表示器」下段に電流制限PRESET値が表示されます。
• 「VOLTAGE」ツマミを回し、定電圧設定値を変更します。
  （ツマミを右へ回すと設定値が上がり、左へ回すと設定値が下がります。）

  ・FUNCTION項目番号50のパラメータが0のときは、再度「PRESET」キーを押してプリセット・モードから抜けたときに出力電圧が更新されます。
  ・FUNCTION項目番号50のパラメータが1のときは「VOLTAGE」ツマミにより設定値が即座に更新されます。

• 「CURRENT」ツマミを回し、電流制限値を変更します。
  必要な負荷電流よりも大きな値に設定します。
  （ツマミを右へ回すと設定値が上がり、左へ回すと設定値が下がります。）
• 設定が完了したら、「PRESET」キーを押します。
  PRESET内容が確定され計測表示へ戻ります。
• 「OUTPUT」キーを押します。
  「OUTPUT」ランプと「CV」ランプが点灯し設定した内容で出力します。

＜定電流電源としての使い方＞

• 『POWER』スイッチを押し、本機を起動させます。
  「数字表示器」上段に電圧計測値が、「数字表示器」下段に電流計測値を表示し、「V」ランプ、「A」ランプが点灯します。
  （FUNCTION設定項目52のパラメータが1に設定されている場合は、PRESET値が表示されます。）
• 「PRESET」キーを押します。
  「PRESET」ランプが点灯します。中止したい場合は、再度「PRESET」キーを押すと計測表示に戻ります。
  「数字表示器」上段に電圧制限PRESET値が、「数字表示器」下段に電流PRESET値が表示されます。
• 「CURRENT」ツマミを回し、定電流設定値を変更します。
  （ツマミは右へ回すと設定値が上がり、左へ回すと設定値が下がります。）

  ・FUNCTION項目番号50のパラメータが0のときは、再度「PRESET」キーを押してプリセット・モードから抜けたときに出力電圧が更新されます。
  ・FUNCTION項目番号50のパラメータが1のときは「CURRENT」ツマミにより設定値が即座に更新されます。

• 「VOLTAGE」ツマミを回し、電圧制限値を変更します。
  （ツマミを右へ回すと設定値が上がり、左へ回すと設定値が下がります。）
• 設定が完了したら、「PRESET」キーを押します。
  PRESET内容を確定して計測表示へ戻ります。
• 「OUTPUT」キーを押します。
  「OUTPUT」ランプと「CC」ランプが点灯し設定した内容で出力します。
