ユニオンツール

CBN-LBF 2枚刃ハイグレードロングネックボールエンドミル

カタログ |

数量スライド割引

通常単価(税別): 12,931円～21,438円

税込単価: 14,224円～23,582円

【特長】・高硬度材加工に最適なCBN素材を採用し、刃形状の改良により高精度と長...

加工用途（加工形状）
側面
工具材質
CBN
被削材
調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角
ネジレなし
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
全長 (mm)
50
ねじれ角詳細
0°
首角 (°)
15
シャンク径公差
-0.004～0mm

ご注意

シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

未確定：候補が64型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

Fの威力！

高硬度材加工に最適なCBN 素材を採用し、刃形状の改良により高精度と長寿命を実現。
優れた耐摩耗性と耐欠損性により長時間加工でも良好な加工面粗さと精度を実現。
高精度シャンク径公差0/-0.004 mm を採用。

CBN-LBF：ボールR 精度は呼びR を基準（※）とした± 0.003 mm を採用。
※呼びR を基準：カタログ記載のボール半径R をそのままCAM に入力する事で、加工精度の向上が可能。

シャープな刃先へ
刃形状の改良により高精度と長寿命を実現！

ラベルサンプル
ラベルに実測の外径とR精度を記載しております。
高精度加工にお役立て下さい。

寿命重視タイプ
最小径R0.05～R2の豊富なラインナップ

工具中心線

寿命重視タイプは剛性重視の直刃設計

性能・試験情報

凸形状仕上げ STAVAX （52HRC） 2枚刃 CBN-LBF/CBN-LBSF R0.3 × EL1.5

Work Size : 80 × 50 × 30 mm
Coolant : Oil mist

工程	仕上げ
加工方法	等高線スパイラル
回転速度	30,000 min^-1
送り速度	800 mm/min
カスプハイト	0.0001 mm
a_e	0.015 mm
加工時間	9:48 h:m

加工後ワーク寸法誤差

いずれのタイプも精度を維持して長時間加工が可能
※加工時間 1山：12分30秒、40山：8時間20分

加工面比較

寿命重視 CBN-LBF

加工面重視 CBN-LBSF

加工能率重視、寿命重視の場合はCBN-LBF が良好

CBN-LBSF では光沢面が得られます

外形図

シャンクテーパ角は目安です。
ワークとの干渉が心配な場合は必ず実測して確認してください。
シャンク部とワークの接触にご注意ください。

使用方法・使用事例

使用事例

凸形状連続仕上げ加工事例
CBN-LBF R0.3 ×有効長 1.5 STAVAX（52HRC）

ワークサイズ：80 × 50 × 30 mm
クーラント：オイルミスト

約10 時間加工後の工具損傷

約10 時間の加工でも良好な仕上げ形状を実現！

一定の加工面粗さを長時間維持！

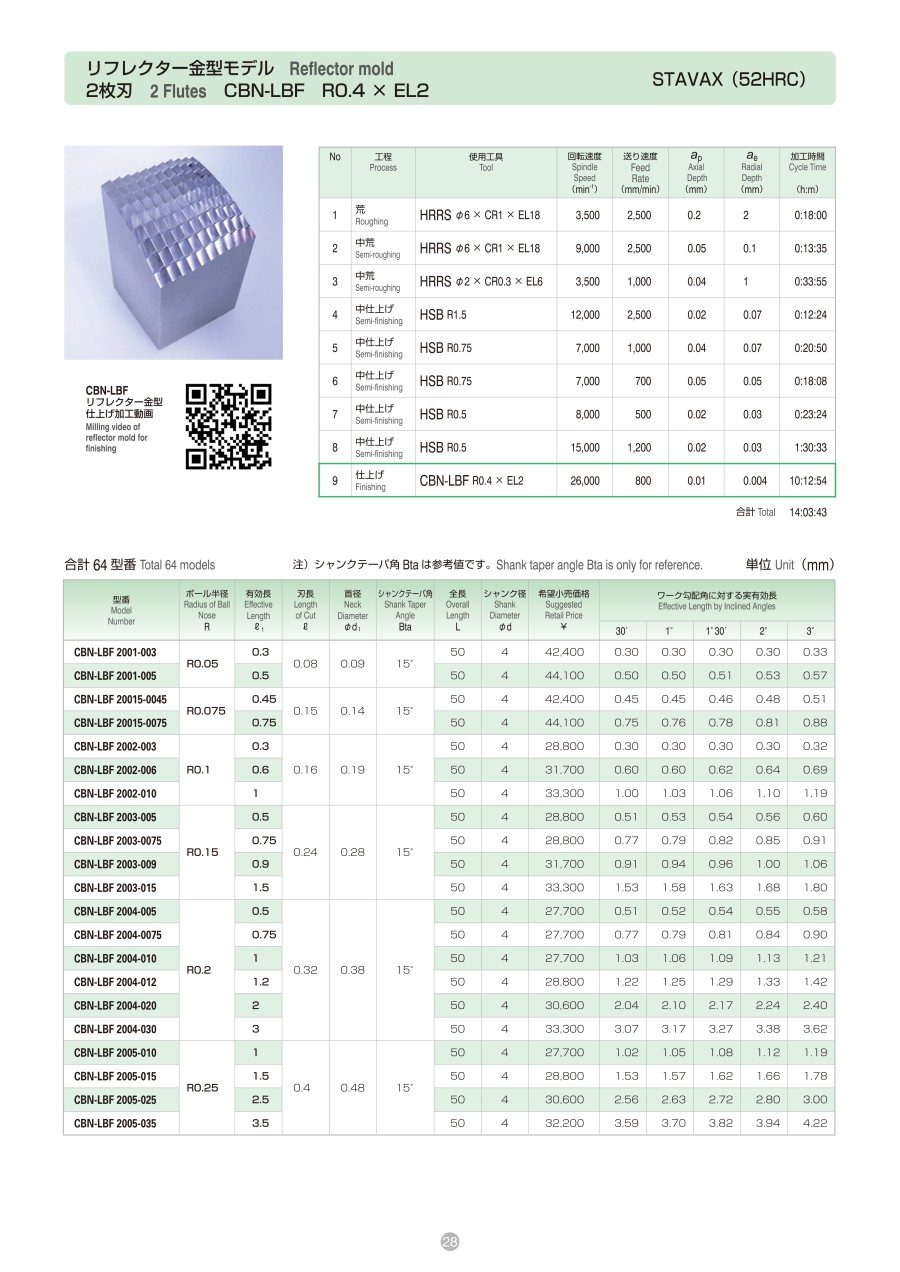

リフレクター金型仕上げ加工事例
CBN-LBF R0.4 × 有効長 2 STAVAX（52HRC）

ワークサイズ：35 × 35 × 50 mm
クーラント：エアブロー
（仕上げ時：オイルミスト）

10 時間加工後の工具損傷
工具損傷少なく均一な加工面

リフレクター金型モデル SKD11 （60HRC） 2枚刃 CBN-LBF R0.15 × EL0.9

推奨切削条件

推奨切削条件表

・機械の回転速度が足りない場合は、回転速度と送り速度を同じ比率で下げてください。
・工具損傷を抑えるため、オイルミストを推奨致します。

適用被削材

炭素鋼 S45C S55C	合金鋼 SK/SCM SUS	プリハードン鋼 NAK HPM	焼入れ鋼			鋳鉄	アルミ合金	グラファイト	銅	樹脂	ガラス入り樹脂	チタン合金	超耐熱合金	超硬合金	硬脆材
炭素鋼 S45C S55C	合金鋼 SK/SCM SUS	プリハードン鋼 NAK HPM	～55HRC	～60HRC	～70HRC	鋳鉄	アルミ合金	グラファイト	銅	樹脂	ガラス入り樹脂	チタン合金	超耐熱合金	超硬合金	硬脆材
-	-	○	◎	◎	◎ ～ 68HRC	-	-	-	-	-	-	-	-	-	-

選定サポート情報

CBN ボールの使い分け

豊富な工具バリエーション！

ボール、ラジアスともに2つのタイプを用意！
SFシリーズは光沢がある加工面が得られます。

高精度加工が可能！

業界最先端の高精度。
ラベルに工具実測値を記載、高精度加工にお役立てください。

注意・禁止事項

ユニマックスエンドミル取扱上の注意

エンドミルをご使用いただく際には、切削条件の不適合､切りくずの巻き付きや堆積､工具の摩耗などにより発熱や発火､加工物の損傷など重大な
事故を招くことがありますので、十分ご注意ください。エンドミルは鋭利な刃物ですから、取扱に際しては十分ご注意ください。

・切刃に直接触れると怪我をすることがありますので、ケースから抜き取る際は十分ご注意ください。
・エンドミルを落とした場合、飛散した刃先で怪我をすることがありますので、取扱にご注意ください。
・工具への衝撃的負荷や工具損傷により切削抵抗が急増し、工具が飛散することがありますので、安全カバーや保護めがね等の保護具をご使用ください。
・切削条件表は切削条件の目安を示すものです。実際の加工では被削材の材種、加工形状、機械剛性、主軸などの加工環境により、加工条件の最適化が必要となる場合があります。
・振れの小さい剛性の高い機械をご使用ください。小径工具（φ1以下）においては振れ管理値：5μm以下を推奨致します。
・発火性の高い切削油の使用は避けてください。

ユニマックスエンドミル再研磨時の注意

・研磨塵が目に入らないよう必ず保護めがねを着用してください。研磨塵を吸い込まないよう必ずマスクをかけてください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

R精度

(μm)

JANコード

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.1	0.08	0.05	0.3	4	±3	4560295104648	0.09	0.3	0.3	0.3	0.3	0.33	1個
0.1	0.08	0.05	0.5	4	±3	4560295104655	0.09	0.5	0.5	0.51	0.53	0.57	1個
0.2	0.16	0.1	0.3	4	±3	4560295100213	0.19	0.3	0.3	0.3	0.3	0.32	1個
0.2	0.16	0.1	0.6	4	±3	-	0.19	0.6	0.6	0.62	0.64	0.69	1個
0.2	0.16	0.1	1	4	±3	4560295093010	0.19	1	1.03	1.06	1.1	1.19	1個
0.3	0.24	0.15	0.5	4	±3	4560295100220	0.28	0.51	0.53	0.54	0.56	0.6	1個
0.3	0.24	0.15	0.9	4	±3	4560295093034	0.28	0.91	0.94	0.96	1	1.06	1個
0.3	0.24	0.15	0.75	4	±3	4560295097636	0.28	0.77	0.79	0.82	0.85	0.91	1個
0.3	0.24	0.15	1.5	4	±3	4560295093041	0.28	1.53	1.58	1.63	1.68	1.8	1個
0.4	0.32	0.2	0.5	4	±3	4560295100237	0.38	0.51	0.52	0.54	0.55	0.58	1個
0.4	0.32	0.2	0.75	4	±3	4560295100244	0.38	0.77	0.79	0.81	0.84	0.9	1個
0.4	0.32	0.2	1	4	±3	4560295097643	0.38	1.03	1.06	1.09	1.13	1.21	1個
0.4	0.32	0.2	1.2	4	±3	4560295093058	0.38	1.22	1.25	1.29	1.33	1.42	1個
0.4	0.32	0.2	2	4	±3	4560295093065	0.38	2.04	2.1	2.17	2.24	2.4	1個
0.4	0.32	0.2	3	4	±3	4560295093072	0.38	3.07	3.17	3.27	3.38	3.62	1個
0.5	0.4	0.25	1	4	±3	4560295097650	0.48	1.02	1.05	1.08	1.12	1.19	1個
0.5	0.4	0.25	1.5	4	±3	4560295093089	0.48	1.53	1.57	1.62	1.66	1.78	1個
0.5	0.4	0.25	2.5	4	±3	4560295093096	0.48	2.56	2.63	2.72	2.8	3	1個
0.5	0.4	0.25	3.5	4	±3	4560295093102	0.48	3.59	3.7	3.82	3.94	4.22	1個
0.6	0.48	0.3	1	4	±3	4560295097667	0.58	1.02	1.05	1.08	1.11	1.18	1個
0.6	0.48	0.3	1.5	4	±3	4560295093119	0.58	1.52	1.57	1.61	1.66	1.76	1個
0.6	0.48	0.3	3	4	±3	4560295093126	0.58	3.07	3.16	3.26	3.37	3.6	1個
0.6	0.48	0.3	4	4	±3	4560295093133	0.58	4.1	4.23	4.36	4.5	4.82	1個
0.6	0.48	0.3	5	4	±3	4560295093140	0.58	5.13	5.29	5.46	5.64	6.05	1個
0.6	0.48	0.3	6	4	±3	4560295093157	0.58	6.17	6.36	6.56	6.78	7.27	1個
0.8	0.6	0.4	2	4	±3	4560295093164	0.78	2.04	2.09	2.15	2.21	2.35	1個
0.8	0.6	0.4	4	4	±3	4560295093171	0.78	4.1	4.22	4.35	4.49	4.8	1個
0.8	0.6	0.4	6	4	±3	4560295093188	0.78	6.16	6.35	6.55	6.77	7.25	1個
0.15	0.15	0.075	0.45	4	±3	4560295104662	0.14	0.45	0.45	0.46	0.48	0.51	1個
0.15	0.15	0.075	0.75	4	±3	4560295104679	0.14	0.75	0.76	0.78	0.81	0.88	1個
1	0.7	0.5	1.5	4	±3	4560295097674	0.98	1.53	1.57	1.61	1.66	1.76	1個
1	0.7	0.5	2	4	±3	4560295097681	0.98	2.05	2.11	2.17	2.23	2.38	1個
1	0.7	0.5	2.5	4	±3	4560295093195	0.98	2.56	2.63	2.7	2.78	2.96	1個
1	0.7	0.5	4	4	±3	4560295093201	0.98	4.11	4.23	4.35	4.49	4.79	1個
1	0.7	0.5	5	4	±3	4560295093218	0.98	5.14	5.29	5.45	5.63	6.02	1個
1	0.7	0.5	6	4	±3	4560295093225	0.98	6.17	6.36	6.55	6.77	7.24	1個
1	0.7	0.5	8	4	±3	4560295093232	0.98	8.23	8.49	8.76	9.04	9.69	1個
1	0.7	0.5	10	4	±3	4560295093249	0.98	10.3	10.62	10.96	11.32	12.13	1個
1.2	0.8	0.6	2.4	4	±3	-	1.18	2.46	2.53	2.6	2.68	2.85	1個
1.2	0.8	0.6	3	4	±3	-	1.18	3.08	3.17	3.27	3.37	3.6	1個
1.2	0.8	0.6	6	4	±3	-	1.18	6.18	6.38	6.59	6.82	7.33	1個
1.5	0.9	0.75	3	4	±3	-	1.46	3.12	3.2	3.29	3.39	3.61	1個
1.5	0.9	0.75	4	4	±3	-	1.46	4.15	4.27	4.4	4.54	4.85	1個
1.5	0.9	0.75	6	4	±3	-	1.46	6.22	6.41	6.62	6.84	7.34	1個
1.5	0.9	0.75	8	4	±3	-	1.46	8.28	8.55	8.83	9.14	9.83	1個
1.5	0.9	0.75	10	4	±3	-	1.46	10.35	10.69	11.05	11.44	12.31	1個
1.5	0.9	0.75	12	4	±3	4560295108837	1.46	12.42	12.83	13.27	13.74	14.8	1個
1.5	0.9	0.75	15	4	±3	-	1.46	15.52	16.04	16.59	17.19	18.53	1個
2	1.2	1	4	4	±3	-	1.97	4.12	4.23	4.35	4.48	4.77	1個
2	1.2	1	5	4	±3	-	1.97	5.16	5.3	5.46	5.63	6.01	1個
2	1.2	1	6	4	±3	-	1.97	6.19	6.37	6.57	6.78	7.26	1個
2	1.2	1	8	4	±3	-	1.97	8.26	8.51	8.79	9.08	9.74	1個
2	1.2	1	10	4	±3	-	1.97	10.32	10.65	11	11.38	12.23	1個
2	1.2	1	12	4	±3	4560295108844	1.97	12.39	12.79	13.22	13.68	14.72	1個
2	1.2	1	14	4	±3	-	1.97	14.46	14.93	15.44	15.98	17.2	1個
2	1.2	1	16	4	±3	4560295108851	1.97	16.53	17.07	17.65	18.28	19.69	1個
2	1.2	1	18	4	±3	4560295108868	1.97	18.59	19.21	19.87	20.58	干渉なし	1個
2	1.2	1	20	4	±3	-	1.97	20.66	21.35	22.09	22.88	干渉なし	1個
3	1.8	1.5	4	6	±3	-	2.94	4.16	4.26	4.36	4.47	4.72	1個
3	1.8	1.5	6	6	±3	-	2.94	6.23	6.4	6.58	6.77	7.21	1個

通常単価(税別) (税込単価)	通常出荷日

20,611円 ( 22,672円 )	2日目
21,438円 ( 23,582円 )	2日目
14,112円 ( 15,523円 )	1日目
15,533円 ( 17,086円 )	2日目
16,317円 ( 17,949円 )	1日目
14,112円 ( 15,523円 )	1日目
15,533円 ( 17,086円 )	2日目
14,000円 ( 15,400円 )	2日目
16,317円 ( 17,949円 )	1日目
13,573円 ( 14,930円 )	1日目
13,573円 ( 14,930円 )	1日目
13,465円 ( 14,812円 )	2日目
14,112円 ( 15,523円 )	2日目
14,994円 ( 16,493円 )	2日目
16,317円 ( 17,949円 )	1日目
13,465円 ( 14,812円 )	2日目
14,112円 ( 15,523円 )	1日目
14,994円 ( 16,493円 )	2日目
15,778円 ( 17,356円 )	4日目
12,931円 ( 14,224円 )	1日目
13,034円 ( 14,337円 )	3日目
13,916円 ( 15,308円 )	1日目
13,916円 ( 15,308円 )	1日目
14,112円 ( 15,523円 )	4日目
15,484円 ( 17,032円 )	1日目
13,034円 ( 14,337円 )	1日目
13,916円 ( 15,308円 )	1日目
15,239円 ( 16,763円 )	4日目
20,611円 ( 22,672円 )	2日目
21,438円 ( 23,582円 )	4日目
12,931円 ( 14,224円 )	3日目
12,931円 ( 14,224円 )	2日目
13,034円 ( 14,337円 )	2日目
13,916円 ( 15,308円 )	1日目
13,916円 ( 15,308円 )	4日目
13,916円 ( 15,308円 )	1日目
14,112円 ( 15,523円 )	1日目
14,455円 ( 15,901円 )	1日目
13,573円 ( 14,930円 )	4日目
13,573円 ( 14,930円 )	4日目
15,778円 ( 17,356円 )	4日目
13,573円 ( 14,930円 )	2日目
13,573円 ( 14,930円 )	4日目
13,573円 ( 14,930円 )	2日目
14,994円 ( 16,493円 )	2日目
15,778円 ( 17,356円 )	2日目
15,778円 ( 17,356円 )	2日目
15,778円 ( 17,356円 )	4日目
13,573円 ( 14,930円 )	1日目
13,573円 ( 14,930円 )	2日目
13,573円 ( 14,930円 )	2日目
14,994円 ( 16,493円 )	2日目
14,994円 ( 16,493円 )	2日目
15,778円 ( 17,356円 )	2日目
16,023円 ( 17,625円 )	2日目
16,023円 ( 17,625円 )	2日目
16,023円 ( 17,625円 )	2日目
16,023円 ( 17,625円 )	4日目
14,422円 ( 15,864円 )	2日目
14,422円 ( 15,864円 )	2日目

基本情報

基本情報

【特長】
・高硬度材加工に最適なCBN素材を採用し、刃形状の改良により高精度と長寿命を実現
・優れた耐摩耗性と耐欠損性により長時間加工でも良好な加工面粗さと精度を実現
・高精度シャンク径公差：0～-0.004mmを採用
・ボールR精度：呼びRを基準とした±0.003mm/±0.005mmを採用

ご注意

シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
