ユニオンツール

CBN-LRF ハイグレード 2枚刃ロングネックラジアスエンドミル

カタログ |

数量スライド割引

通常単価(税別): 10,646円～22,785円

税込単価: 11,711円～25,064円

【特長】・高硬度材加工に最適なCBN素材の採用と刃形状の改良により、高精度で長...

加工用途（加工形状）
側面
工具材質
CBN
被削材
調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角
ネジレなし
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
全長 (mm)
50
コーナー形状
微小R
ねじれ角詳細
0°
刃径公差
-0.008～0mm
首角 (°)
15
シャンク径公差
-0.004～0mm

ご注意

シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

未確定：候補が143型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

Fの威力！

高硬度材加工に最適なCBN 素材を採用し、刃形状の改良により高精度と長寿命を実現。
優れた耐摩耗性と耐欠損性により長時間加工でも良好な加工面粗さと精度を実現。
高精度シャンク径公差 0/-0.004 mm を採用。

CBN-LRF：外径公差 0/-0.008 mm。高精度のコーナR を実現。

シャープな刃先へ
刃形状の改良により高精度と長寿命を実現！

CBN-LRF ハイグレード 2枚刃ロングネックラジアス製品の基本仕様・特長02

ラベルサンプル
ラベルに実測の外径とコーナR精度を記載しております。
高精度加工にお役立てください。

φ0.1～φ3の豊富なラインナップ

高い刃先強度

鋭利な切れ刃

底刃から外周刃にかけて強ネガすくい角を実現
高硬度材の加工において損傷を抑制

強ネガすくい角ながらも刃先は鋭利で抜群の切れ味を発揮

外形図

シャンクテーパ角は目安です。
ワークとの干渉が心配な場合は必ず実測して確認してください。
シャンク部とワークの接触にご注意ください。

使用方法・使用事例

使用事例

四角ポケット加工事例
CBN-LRF φ2×CR0.02× 有効長 4 HAP10（65HRC）

LED金型モデル加工事例
CBN-LRF φ0.4 × CR0.02 × 有効長 1 ELMAX（62～64HRC）

CBN-LRF
SKH51 燃料電池セパレータ- プレス金型加工

ワークサイズ：80 x 80 x 40mm

使用工具（仕上げ）：2枚刃ハイグレードロングネックラジアス CBN-LRF φ1 × CR0.1 × L1
加工内容：燃料電池セパレータ- プレス金型加工
被削材：SKH51 （63HRC）

推奨切削条件

推奨切削条件表

CBN-LRF ハイグレード 2枚刃ロングネックラジアスエンドミル推奨切削条件表-3

CBN-LRF ハイグレード 2枚刃ロングネックラジアスエンドミル推奨切削条件表-4

・機械の回転速度が足りない場合は、回転速度と送り速度を同じ比率で下げてください。
・工具損傷を抑えるため、オイルミストを推奨致します。

適用被削材

炭素鋼 S45C S55C	合金鋼 SK/SCM SUS	プリハードン鋼 NAK HPM	焼入れ鋼			鋳鉄	アルミ合金	グラファイト	銅	樹脂	ガラス入り樹脂	チタン合金	超耐熱合金	超硬合金	硬脆材
炭素鋼 S45C S55C	合金鋼 SK/SCM SUS	プリハードン鋼 NAK HPM	～55HRC	～60HRC	～70HRC	鋳鉄	アルミ合金	グラファイト	銅	樹脂	ガラス入り樹脂	チタン合金	超耐熱合金	超硬合金	硬脆材
-	-	○	◎	◎	◎ ～ 68HRC	-	-	-	-	-	-	-	-	-	-

選定サポート情報

豊富な工具バリエーション！

ボール、ラジアスともに2つのタイプを用意！
SFシリーズは光沢がある加工面が得られます。

高精度加工が可能！

業界最先端の高精度。
ラベルに工具実測値を記載、高精度加工にお役立てください。

注意・禁止事項

取扱上の注意

エンドミルをご使用いただく際には、切削条件の不適合､切りくずの巻き付きや堆積､工具の摩耗などにより発熱や発火､加工物の損傷など重大な事故を招くことがありますので、十分ご注意ください。エンドミルは鋭利な刃物ですから、取扱に際しては十分ご注意ください。

・切刃に直接触れると怪我をすることがありますので、ケースから抜き取る際は十分ご注意ください。
・エンドミルを落とした場合、飛散した刃先で怪我をすることがありますので、取扱にご注意ください。
・工具への衝撃的負荷や工具損傷により切削抵抗が急増し、工具が飛散することがありますので、安全カバーや保護めがね等の保護具をご使用ください。
・切削条件表は切削条件の目安を示すものです。実際の加工では被削材の材種、加工形状、機械剛性、主軸などの加工環境により、加工条件の最適化が必要となる場合があります。
・振れの小さい剛性の高い機械をご使用ください。小径工具（φ1以下）においては振れ管理値：5μm以下を推奨致します。
・発火性の高い切削油の使用は避けてください。

再研磨時の注意

・研磨塵が目に入らないよう必ず保護めがねを着用してください。研磨塵を吸い込まないよう必ずマスクをかけてください。

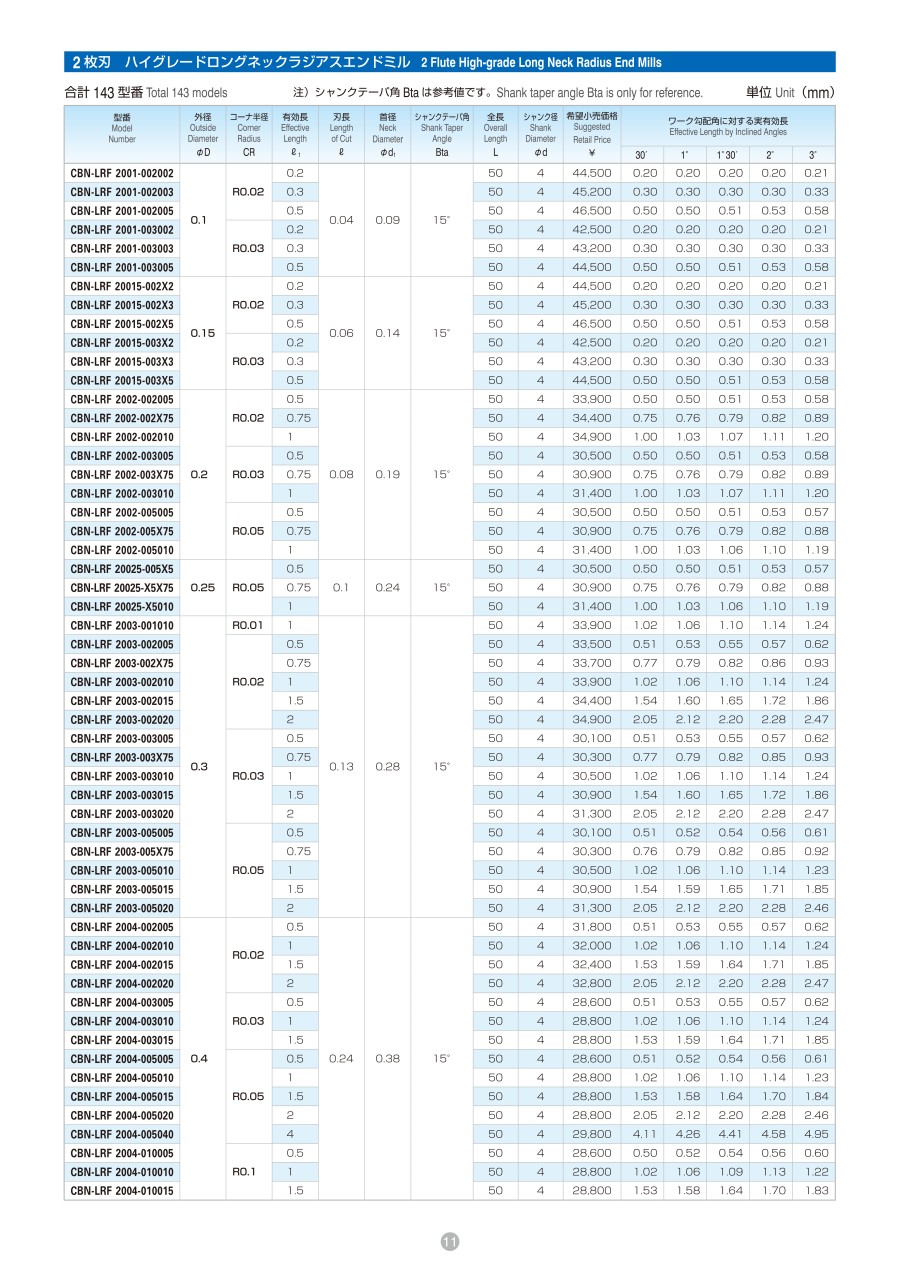

型番リスト
