クイックフロート FQ形

製品特長・仕様

製品の基本仕様・特長

上・下水道処理設備や各種工場排水処理設備などのタンクやピットのポンプコントロールに最適な液体用のレベルセンサです。

■動作原理

下記の原理図で示すように液位の上昇時には、液位に応じてフロートが上昇し、制御幅の上段になるとフロートが反転運動を行い内部の可動ウエイトがマグネットと接触し磁化されてリードスイッチを動作させ上限ONの信号を出します。また、液位の下降時には制御幅の下限になるとフロートが反転運動を行い、内部の可動ウエイトが動き、リードスイッチはOFFとなります。このように内部の可動ウエイトは制御幅の上限または下限でしか動かないため、波立ちによるチャタリングの影響を受けず、自己保持機能を有するため1台でポンプコントロールを行うことができます。

■各部の名称

（1）	端子ボックス
（2）	フランジ
（3）	アイボルト
（4）	支持具
（5）	ケーブル
（6）	フロート
（7）	ロープ
（8）	ウェイト
（9）	ケーブルクリップ

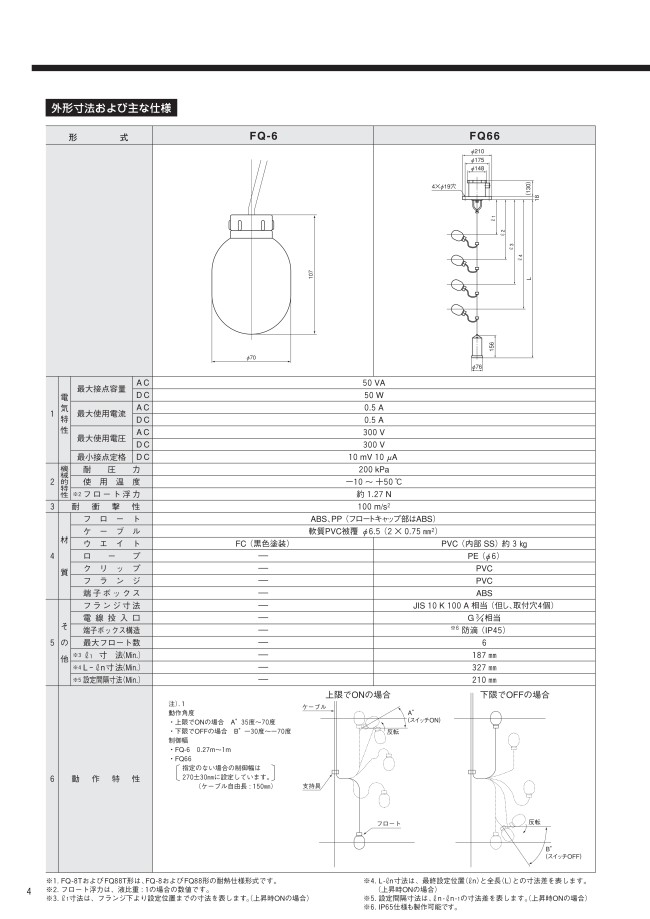

■仕様

※1. FQ-8TはFQ-8の耐熱仕様型番です。
※2. フロート浮力は、液比重：1の場合の数値です。

■動作特性

〈FQ-6〉
動作角度（ケーブル自由長：150mm）の場合

• 上限でONの場合 A°35度～70度
• 下限でOFFの場合 B°-30度～-70度

制御幅：0.27m～1m

〈FQ-8／FQ-8T〉
動作角度（ケーブル自由長：150mmの場合）

• 上限でONの場合 A°11度～33度
• 下限でOFFの場合 B°-13度～-39度

制御幅：0.33m～4m

※ケーブルは、標準で6m付いております。

外形図

FQ-6

FQ-8／FQ-8T

注意・禁止事項

【取扱上の注意事項】

• ウエイトはタンクの底に付くように、また、ロープがたるまないようにロープ長を調整してください。
• 給排水口や撹拌機の付近などの液体の流れや波立ちの激しい所への据付はお避けください。
• 強磁性体（モータ、電磁弁）の付近への据付はお避けください。
• 外部結線を行う場合には配線ミスをしないように注意し、また端子ビスの締付に注意して接触不良、短絡事故などを起こさないようにしてください。
• 電線投入口のシールはしっかりと行い、電線管などから水が浸入しないようにしてください。
• 端子ボックスカバーは確実に取り付けてください。
• 端子ボックス内を濡らしたり、ゴミ、ホコリ、金属物等を入れないでください。
• タンク内にセンサを入れる場合、投げ込んだり、急に手を離してタンク内に落としたりしないでください。ゆっくりとロープを持ってウエイトから順に降ろしてください。
• ケーブルにキズを付けないように注意してください。

【警告】

• 本製品は防爆構造ではありません。可燃性ガスまたは蒸気が発生する場所では絶対に使用しないでください。もし使用すると可燃性ガス又は蒸気に着火した場合、大災害になる危険性があります。そのような場所では、防爆製品を使用してください。
• 製品の改造や分解は行わないでください。製品や接続された機器の動作不良、損傷、発火や、怪我、感電等の可能性があります。
• 結線や点検等の作業を行う前に、電源を切ってください。通電状態で作業を行うと、漏電、短絡による発火や感電等の可能性があります。
• 結線作業を行った後、正しく結線されていることを確認してください。誤った結線で使用すると、製品や接続された機器の動作不良、損傷、発火や、怪我、感電等の可能性があります。
• 万一、煙、異臭や異音が発生した場合は、速やかに電源を切ってください。そして問題が解決されるまで使用しないでください。

【注意】

• 本製品は、衝撃を与えたり、乱暴な取り扱いをしないでください。落とす、倒す、投げる、ぶつける、引きずるなどは、製品に衝撃を与え、破損する可能性があります。
• 使用温度、使用圧力、電気定格等、仕様に従った条件で使用してください。仕様に合わない条件で使用すると、製品や接続された機器の動作不良、損傷、発火や、怪我、感電等の可能性があります。仕様は、取扱説明書又は仕様書でご確認ください。
• 本稼働の前に、動作テストを行って正常に動作することを確認してください。動作不良が原因で重大事故が発生することが予想される場合は、別の動作原理の製品を併用するなどの対策を施してください。
• 製品の材質の耐食性については、十分検討してください。
• 本製品の持ち運び、タンクへの据付及び取り外しを行う場合はフランジ（付近）を持って行ってください。端子箱を持って行うと、端子箱がフランジから外れて製品が落下し、製品が破損したり、怪我をする可能性があります。
• 接点を有する製品に誘導負荷又はランプ負荷を接続する場合、負荷側に保護回路を接続するなどにより、負荷のピーク値が最大使用電圧又は、最大使用電流を越えないようにしてください。もしこれらの最大値を超えると、接点が破損する可能性があります。
