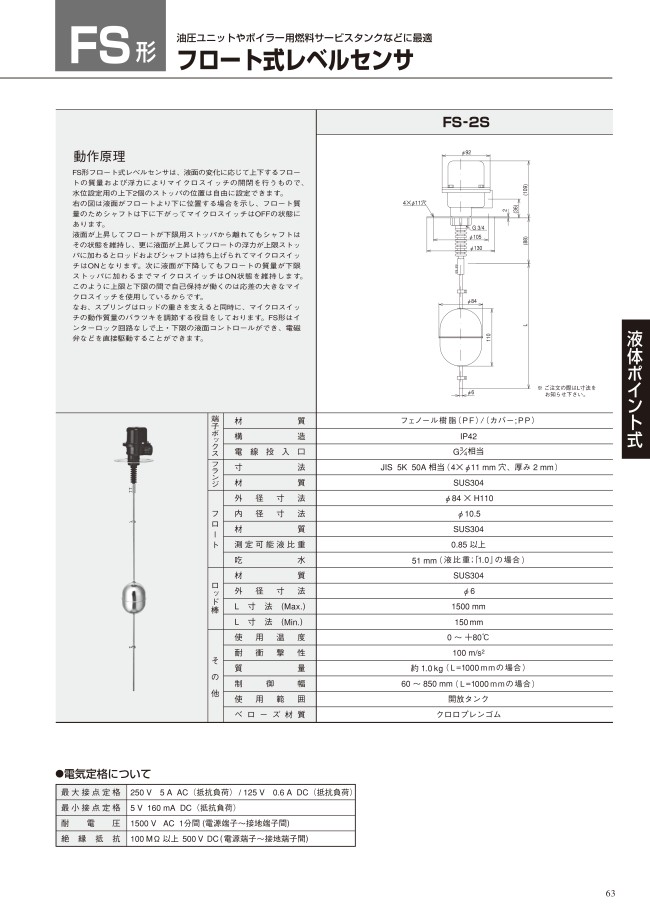

フロート式レベルセンサ FS-2S

FS形フロート式レベルセンサは、液面の変化に応じて上下するフロート質量および浮力によりマイクロスイッチの開閉を行うもので、水位設定用の上下2個のストッパの位置は自由に設定できます。
右の図は液面がフロートにより下に位置する場合を示し、フロート質量のためシャフトは下に下がってマイクロスイッチはOFFの状態にあります。
液面が上昇してフロートが下限用ストッパから離れてもシャフトはその状態を維持し、更に液面が上昇してフロートの浮力が上限ストッパに加わるとロッドおよびシャフトは持ち上げられてマイクロストッパはONとなります。
次に液面が下降してもフロートの質量が下限ストッパに加わるまでマイクロスイッチはON状態を維持します。
このように上限と下限の間で自己保持が働くのは応差の大きなマイクロスイッチを使用しているからです。
なお、スプリングはロッドの重さを支えると同時に、マイクロスイッチの動作質量のバラツキを調節する役目をしております。
FS形はインターロック回路なしで上・下限の液面コントロールができ、電磁弁などを直接駆動することができます。
