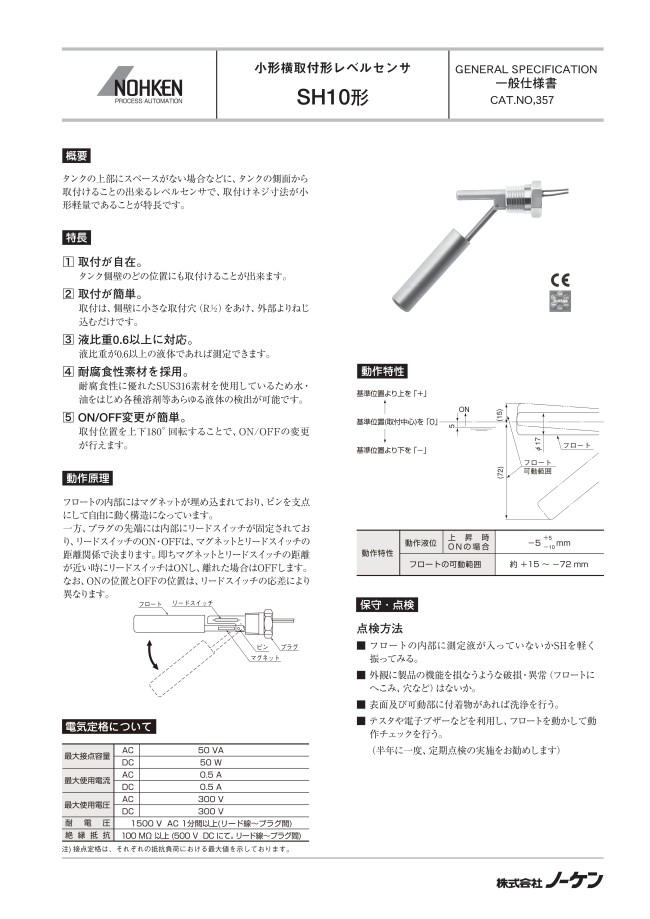

小形横取付形レベルセンサ SH-10

製品特長・仕様

製品の基本仕様・特長

1）どこにでも取り付け可
   タンク側壁のどの位置にも取り付けられます。

2）取り付けが簡単
   取り付けは、側壁に小さな取付穴（R1/2）をあけ、外部よりねじ込むだけです。

3）液比重0.6以上に対応
   液比重が0.6以上の液体であれば測定できます。

4）耐腐食性に優れた材質を採用
   耐腐食性に優れたSUS316を使用しているため水や油をはじめ各種溶剤など、あらゆる液体の検出が可能です。

5）ON／OFF変更が簡単。
   取付位置を上下180°回転することで、ON/OFFの変更が行えます。

【動作原理】

フロートの内部にはマグネットが埋め込まれており、ピンを支点にして自由に動く構造です。
一方、プラグの先端には内部にリードスイッチが固定されており、リードスイッチのON/OFFは、マグネットとリードスイッチの距離関係で決まります。
すなわちマグネットとリードスイッチの距離が近い時にリードスイッチはONになり、離れた場合はOFFになります。
なお、ONの位置とOFFの位置は、リードスイッチの応差により異なります。

【電気定格について】

最大接点容量	AC	50VA
	DC	50W
最大使用電流	AC	0.5A
	DC	0.5A
最大使用電圧	AC	300V
	DC	300V
耐電圧		1,500V AC 1分間以上（リード線～プラグ間）
絶縁抵抗		100MΩ以上（500V DCにて。リード線～プラグ間）

※接点定格は、それぞれの抵抗負荷における最大値を示しております。

【動作特性】

【保守・点検】点検方法

• フロートの内部に測定液が入っていないかSHを軽く振ってみる。
• 外観に製品の機能を損なうような破損や異常（フロートにへこみ、穴など）はないか確認。
• 表面や可動部に付着物があれば洗浄を行う。
• テスタや電子ブザーなどを利用し、フロートを動かして動作チェックを行う。

（半年に1回の定期点検の実施をおすすめします）

【仕様】

※リード線の長さは、300mm付き（SH-10-300MM）と1,000mm付き（SH-10-1000MM）の2タイプをご用意しております。

外形図

注意・禁止事項

• 製品改良のため、予告なく仕様変更することがあります。
