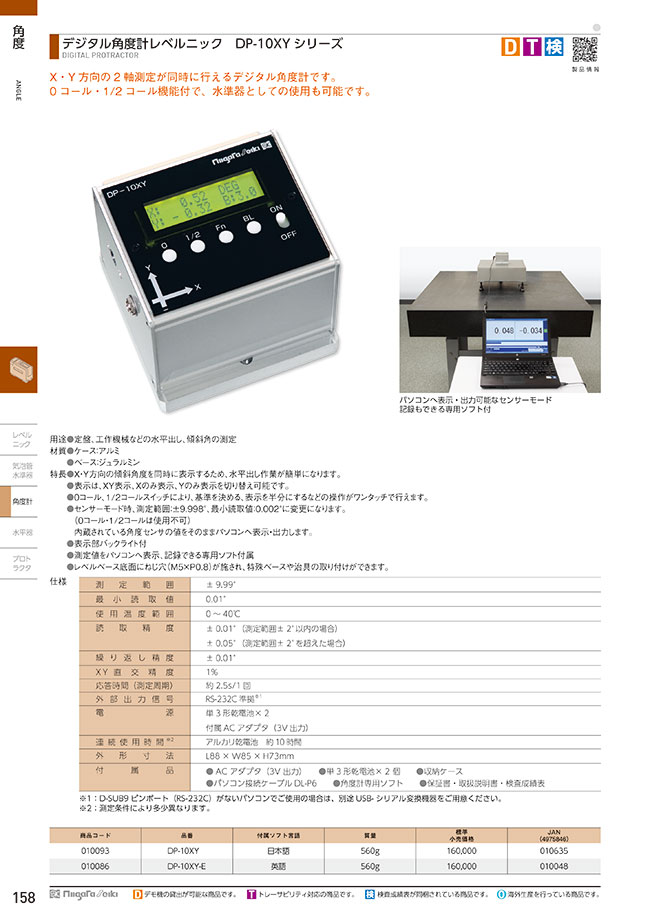

デジタル角度計レベルニック DP-10XY（検査成績書・校正証明書・商品トレーサビリティ体系図付）

製品特長・仕様

製品の基本仕様・特長

本器は1 台でX 方向とY 方向の傾斜を測定できる2 軸デジタル角度計です。
2 軸の傾斜を角度（DEG）としてデジタル表示します。
測定範囲は2 軸ともに±9.99°（DEG）です。



• 材質：ケース／アルミ、ベース／ジュラルミン
• 質量：560g



パソコンへ表示・出力可能なセンサーモード（記録もできる専用ソフト付）

• センサーモード時、測定範囲：±9.998°、最小読取値：0.002°に変更になります。（0コール・1/2コールは使用不可）
• 内蔵されている角度センサの値をそのままパソコンへ表示・出力します。



特長

• X方向、Y方向の傾斜を液晶パネルに2行で表示します。
  1軸測定だけを行いたい場合は、スイッチ操作で一方の表示のみとすることができます。
• 精密な傾斜測定が出来るように、レベルニックシリーズの電子水準器同様に0コール、1/2コールスイッチにより、基準を決める、表示を半分にするなどの作業がワンタッチでできます。
• 暗がりでも測定できるように液晶パネルはバックライト付です。
• 信号出力（RS-232C準拠）を使ってコンピュータへのデータ出力ができます。
  専用ソフトのデータ記録機能を使って測定値の収集ができます。
• 測定器ではなく、傾斜センサーとして使えるセンサーモードに切り換えができます。
  センサーモードの場合は、分解能は0.002°となります。
  （不用意なスイッチ操作で表示値が変わらないように、0コール、1/2コールが無効になります。）
• ベース底面に、治具固定などに使えるネジ穴（M5）があります。

各部の名称・機能

使用方法・使用事例

使用方法

本器は精密な測定器ですので、落下や何かにぶつけるような衝撃を与えないように、取扱いに十分注意してください。
本器は電源をON にした後に表示される数値のゼロ表示と、実際の水平のずれは±0.15°以内に調整されています。（工場出荷時）
より正確な水平からの傾斜測定をする場合には、水平基準の設定を行ってから測定を開始します。

［測定値］

表示は角度（DEG）の単位で表示します。
傾斜が測定範囲を越えた時はエラー表示（Error）になります。
パネルのX,Yの矢印側が上がるとプラス表示、下がるとマイナス表示になります。

［ゼロ点の設定、水平基準の設定］
