型番
外径測定に最適で高精度な測定器
測定例
測定例

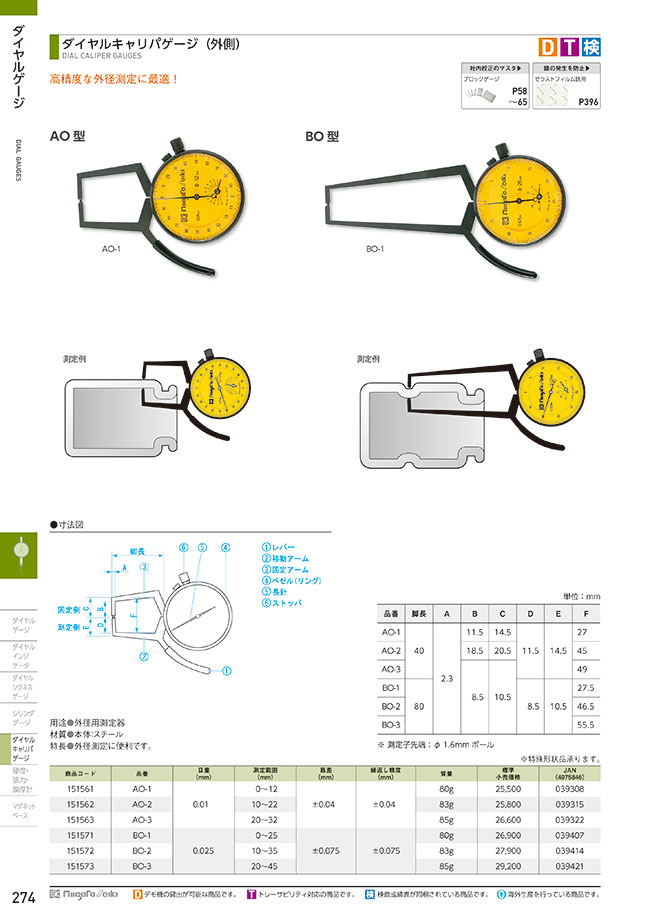

寸法図
ダイヤルキャリパゲージ（外側）の寸法図
単位:mm
| 品番 | 脚長 | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| AO-1 | 40 | 2.3 | 11.5 | 14.5 | 11.5 | 14.5 | 27 |
| AO-2 | 40 | 2.3 | 18.5 | 20.5 | 11.5 | 14.5 | 45 |
| AO-3 | 40 | 2.3 | 8.5 | 10.5 | 11.5 | 14.5 | 49 |
| BO-1 | 80 | 2.3 | 8.5 | 10.5 | 8.5 | 10.5 | 27.5 |
| BO-2 | 80 | 2.3 | 8.5 | 10.5 | 8.5 | 10.5 | 46.5 |
| BO-3 | 80 | 2.3 | 8.5 | 10.5 | 8.5 | 10.5 | 55.5 |
※測定子先端 : φ1.6（直径1.6mm）ボール
1. 押しボタン（A0-1はレバー式）
2. 移動アーム
3. 固定アーム
4. ベゼル（リング）
5. 長針
6. ストッパ
| 商品コード | 品番 | 目量 (mm) |
測定範囲 (mm) |
器差 (mm) |
|---|---|---|---|---|
| 151561 | AO-1 | 0.01 | 0～12 | ±0.04 |
| 151562 | AO-2 | 0.01 | 10～12 | ±0.04 |
| 151563 | AO-3 | 0.01 | 20～32 | ±0.04 |
| 151571 | BO-1 | 0.025 | 0～25 | ±0.075 |
| 151572 | BO-2 | 0.025 | 10～35 | ±0.075 |
| 151573 | BO-3 | 0.025 | 20～45 | ±0.075 |
関連商品
絞り込み条件：2 項目の仕様が未選択です
目量・最小表示(mm)
- 0.01
- 0.025
トラスココード
- 412-1562
- 412-1554
- 412-1546
- 412-1449
- 412-1431
- 412-1422
タイプ
- AO
- BO
出荷日
- すべて
- 10日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
48,667円 ( 53,534円 ) | 10日目 |
50,133円 ( 55,146円 ) | 10日目 |
50,133円 ( 55,146円 ) | 10日目 |
51,600円 ( 56,760円 ) | 10日目 |
56,000円 ( 61,600円 ) | 10日目 |
57,467円 ( 63,214円 ) | 10日目 |
詳細情報
基本情報
高精度な外径測定に最適なダイヤルゲージ。
【特長】
・外径測定に便利です。
【用途】
・外径用測定器。
