引っ掛けスパナヘッド

Name: 引っ掛けスパナヘッド
Brand: 中村製作所
SKU: 223013555860
Rating: 4 (2 reviews)

数量スライド割引

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 6,755円～10,922円

税込単価: 7,431円～12,014円

お得なエコノミーシリーズで消耗品もコストダウン！

お得なミスミエコノミーシリーズ

MISUMI economy

ミスミ

【エコノミーシリーズ】ポリエステル手袋（手のひらPUコーティング）

4.7

通常価格(税別)： 620円 (税込価格：682円)

通常出荷日：在庫品1日目

ヘッド交換式トルクレンチ用引掛けスパナヘッド。【用途】・軸受けナットの締付けに...

詳細情報を確認する

形状
特殊ヘッド

型番

未確定 10 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

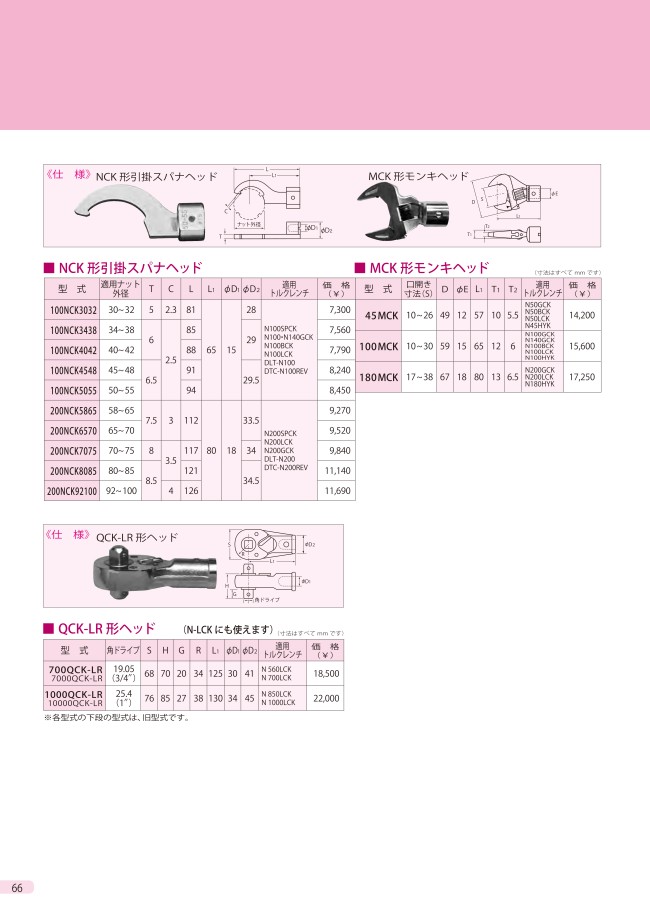

カノン NCK引っ掛けスパナヘッドの仕様

カノン NCK引っ掛けスパナヘッドイメージ

カノン NCK引っ掛けスパナヘッドの寸法

カノン NCK引っ掛けスパナヘッドの寸法図

（単位：mm）

型式	適用ナット外径	T	C	L	L₁	φD₁	φD₂	適用トルクレンチ
100NCK3032	30～32	5	2.3	81	65	15	28	N100SPCK N100・N140GCK N100BCK N100LCK DLT-N100 DTC-N100REV
100NCK3438	34～38	6	2.5	85			29
100NCK4042	40～42	6		88			29
100NCK4548	45～48	6.5		91			29.5
100NCK5055	50～55	6.5		94			29.5
200NCK5865	58～65	7.5	3	112	80	18	33.5	N200SPCK N200LCK N200GCK DLT-N200 DTC-N200REV
200NCK6570	65～70	7.5	3	112			33.5
200NCK7075	70～75	8	3.5	117			34
200NCK8085	80～85	8.5	3.5	121			34.5
200NCK92100	92～100	8.5	4	126			34.5

商品TOP

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

本体取付穴径(mm)
- 15
- 18
JANコード
- 4571126293202
- 4571126293219
- 4571126293226
- 4571126293233
- 4571126293240
- 4571126293271
- 4571126293288
- 4571126293295
- 4571126293301
- 4571126293318
トラスココード
- 834-5400
- 834-5399
- 834-5398
- 834-5397
- 834-5396
- 834-5393
- 834-5392
- 834-5391
- 834-5390
- 834-5389
適合トルクレンチ
- N100SPCK、N100～N140GCK、N100BCK・LCK、DTC-N1000REV
- N200SPCK、N200GCK、N200LCK、DTC-N2000REV
差込径(φ)
- 15
- 18
厚さ(mm)
- 5
- 6
- 6.5
- 7.5
- 8
- 8.5
全長(mm)
- 81
- 85
- 88
- 91
- 94
- 112
- 117
- 121
- 126
タイプ
- 100NCK
- 200NCK
出荷日
すべて
2日以内
3日以内

型番リスト

表示件数

型番

本体取付穴径

(mm)

JANコード

トラスココード

適合トルクレンチ

差込径(φ)

厚さ(mm)

全長(mm)

全長

(mm)

適合トルクレンチ

重量

(ｇ)

先端部厚さ

(mm)

最小発注数量

15	4571126293202	834-5389	N100SPCK、N100～N140GCK、N100BCK・LCK、DTC-N1000REV	15	5	81	81	N100SPCK、N100-N140GCK、N100BCK、N100LCK、DLT-N100、DTC-N100REV	83	5	1個
15	4571126293219	834-5390	N100SPCK、N100～N140GCK、N100BCK・LCK、DTC-N1000REV	15	6	85	85	N100SPCK、N100-N140GCK、N100BCK、N100LCK、DLT-N100、DTC-N100REV	101	6	1個
15	4571126293226	834-5391	N100SPCK、N100～N140GCK、N100BCK・LCK、DTC-N1000REV	15	6	88	88	N100SPCK、N100-N140GCK、N100BCK、N100LCK、DLT-N100、DTC-N100REV	103	6	1個
15	4571126293233	834-5392	N100SPCK、N100～N140GCK、N100BCK・LCK、DTC-N1000REV	15	6.5	91	91	N100SPCK、N100-N140GCK、N100BCK、N100LCK、DLT-N100、DTC-N100REV	123	6.5	1個
15	4571126293240	834-5393	N100SPCK、N100～N140GCK、N100BCK・LCK、DTC-N1000REV	15	6.5	94	94	N100SPCK、N100-N140GCK、N100BCK、N100LCK、DLT-N100、DTC-N100REV	127	6.5	1個
18	4571126293271	834-5396	N200SPCK、N200GCK、N200LCK、DTC-N2000REV	18	7.5	112	112	N200SPCK、N200LCK、N200GCK、DLT-N200、DTC-N200REV	193	7.5	1個
18	4571126293288	834-5397	N200SPCK、N200GCK、N200LCK、DTC-N2000REV	18	7.5	112	112	N200SPCK、N200LCK、N200GCK、DLT-N200、DTC-N200REV	195	7.5	1個
18	4571126293295	834-5398	N200SPCK、N200GCK、N200LCK、DTC-N2000REV	18	8	117	117	N200SPCK、N200LCK、N200GCK、DLT-N200、DTC-N200REV	220	8	1個
18	4571126293301	834-5399	N200SPCK、N200GCK、N200LCK、DTC-N2000REV	18	8.5	121	121	N200SPCK、N200LCK、N200GCK、DLT-N200、DTC-N200REV	280	8.5	1個
18	4571126293318	834-5400	N200SPCK、N200GCK、N200LCK、DTC-N2000REV	18	8.5	126	126	N200SPCK、N200LCK、N200GCK、DLT-N200、DTC-N200REV	283	8.5	1個

通常単価(税別) (税込単価)	通常出荷日

6,755円 ( 7,431円 )	3日目
7,058円 ( 7,764円 )	3日目
7,416円 ( 8,158円 )	2日目
7,664円 ( 8,430円 )	2日目
7,866円 ( 8,653円 )	2日目
8,573円 ( 9,430円 )	2日目
9,101円 ( 10,011円 )	2日目
9,077円 ( 9,985円 )	2日目
9,988円 ( 10,987円 )	2日目
10,922円 ( 12,014円 )	2日目

詳細情報

基本情報

ヘッド交換式トルクレンチ用引掛けスパナヘッド。
【用途】
・軸受けナットの締付けに最適。
・工作機械のコレットチャック等、治工具の適正な締付に最適。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
