グリーンG1チャック BBT30-GGC12-75 BBT30
- 通常単価(税別)
- 40,589円
- 税込単価
- 44,648円
速くキレイに削れるecoなミーリングチャックのホルダ。【特長】・ホルダ内部に振動減衰構造を設け、高速と...
詳細を確認- 刃具調整量は長さ調整ねじを用いた場合の数値です。（別売）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
BBT30-GGC12-75の仕様・寸法情報
商品情報
製品特長・仕様
製品の基本仕様・特長
- 工具の刃持ちが良い：グリーンG1チャックは、振動減衰構造を持ち、かつスーパーG1チャックと同様に総合芯振れ精度5μm保証で、工具の負担が大幅に軽減し、工具寿命が延びる。
- 工具が抜けない：コレットは1／10テーパとダブルテーパ方式を採用することにより高把握力を実現しているため、高速と高送り加工でもエンドミルが抜けない。
加工送り速度を上げられる
他社コレットホルダ。
グリーンG1チャック。
グリーンG1チャックは、ホルダ内部に振動減衰構造を設け、高速／重切削での振動を減衰する。エンドミル加工時、今までのツールホルダーよりも高送りが可能となり、サイクルタイムを短縮し、生産性の向上に貢献。
粗加工と仕上げ加工が1発で出来る
側面切削比較。
従来のツールホルダーに比べ剛性を高めているので、高速／重切削でも面粗度が良好。粗加工用ホルダと仕上げ加工用ホルダがこれ1本で済む。
規格表
単位：mm
| グリーンG1チャック | 特別附属品 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ホルダ | ロックナット | SGコレット | フック スバナ | クーラント シールスクリュ | 長さ調整ねじ | |||||||||
| 型番 | D2 | L1 | L2 | L3 | 質量 （kg） | 型番 | D1 | 型番 | 口径φd | 型番 | 型番 | L4 | 型番 | L4 |
| BBT30-GGC12-75 | 45 | 75 | 53 | 21 | 0.7 | SGN12 | 36 | SG12 | 3～12.5 | FS36 | CSH12 | 40～55 | APM12-2 | 40～55 |
外形図
詳細情報
基本情報
速くキレイに削れるecoなミーリングチャックのホルダ。
【特長】
・ホルダ内部に振動減衰構造を設け、高速と重切削でのエンドミルの高送りができる。
・ホルダの剛性を高め、高速と重研削でも面粗度が良好で粗加工と仕上げ加工が1本で行える。
・1／10テーパとダブルテーパー方式により高把握力を実現、高速と高送り加工でもエンドミルが抜けない。
・振動減衰構造と総合芯振れ精度の保証で工具の負担が大幅に軽減し、工具寿命が延びる。
【用途】
・高能率で加工をする際に最適。
・エンドミルのチャッキングに利用可能。
ご注意
- 刃具調整量は長さ調整ねじを用いた場合の数値です。（別売）

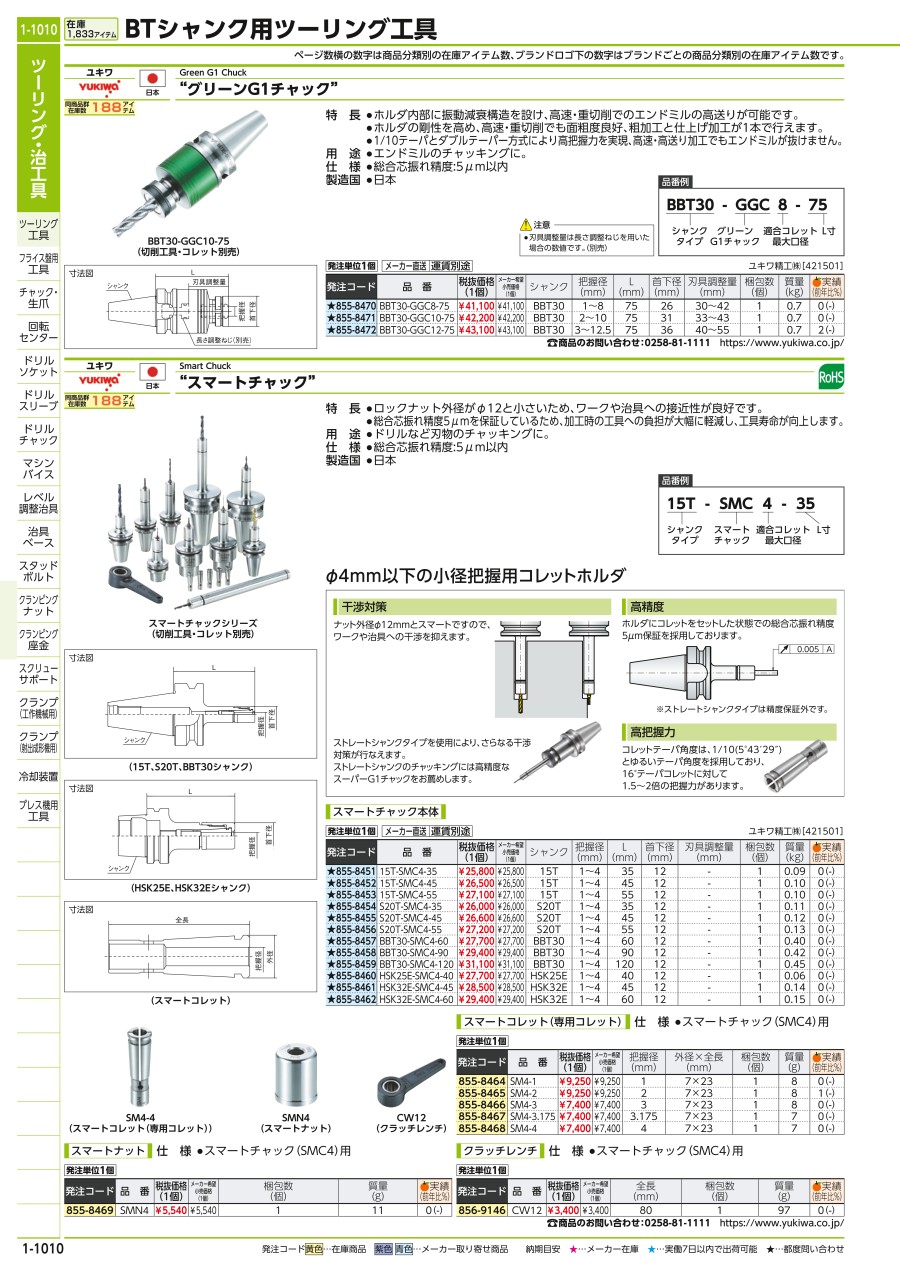

カタログ
