THE CUT

スーパー面取丸零～ZERO～自動盤用 MTMS

通常単価(税別): 14,740円～17,157円

税込単価: 16,214円～18,873円

通常出荷日：3日目

【特長】・自動盤に特化した、柄径Φ7とΦ10を採用・モミツケ加工が可能です・ノーズR0.4の専用インサ...

種類
カッター本体
用途
穴面取り / 面取り・横走り / V溝 / その他
最小穴面取り径 (mm)
2
Rサイズ (mm)
0.4
インサート材種
超硬
刃数 (枚)
1
適合インサート
MT-SD09T204-45AL、MT-SD09T204-45MS
止めネジ
MST-3S
レンチ
MFT-9

ご注意

インサートは別売となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

外形図

※インサートは別売となります。
※寸法についてはデジタルカタログを参照ください。

動画

製品特長紹介動画

推奨切削条件

推奨切削条件表

標準切削条件

加工	切削速度 Vc（m/min）	送り速度 fz（mm/t）
モミツケ	50-150	0.01-0.03
穴面取り	100-300	0.03-0.15
対応被削材	アルミ、快削綱、炭素綱、鋳鉄ダクタイル鋳鉄、ステンレス Al、SS、S□□C、FC、FCD、SUS

※ステンレス鋼でのモミツケの場合は上記条件の40%

切削条件時の注意

※切削条件はあくまでも目安です。使用される機械、チャックの剛性や切削油等の状況によって変動致します。

適用被削材

専用インサート

商品コード	インサート材質		すくい角	刃先仕様	対応被削材
商品コード	インサート材質		すくい角	刃先仕様	S45C	SUS304	FC	Aluminum alloy
MT-SD09T204-45MS	CEM1	サーメット	10°	シャープエッジ	◎
MT-SD09T204-45MS	MA15	CEM1+AlCrN	10°		◎	○	○
MT-SD09T204-45AL	MK10	超硬 K10相当	15°			○	◎	◎
	KG10	MK10+TiN				◎	◎
	KA10	MK10+AlCrN			○	◎	◎

※インサート形状は、デジタルカタログ75ページを参照して下さい。
※インサートは1箱5ヶ入り

商品TOP

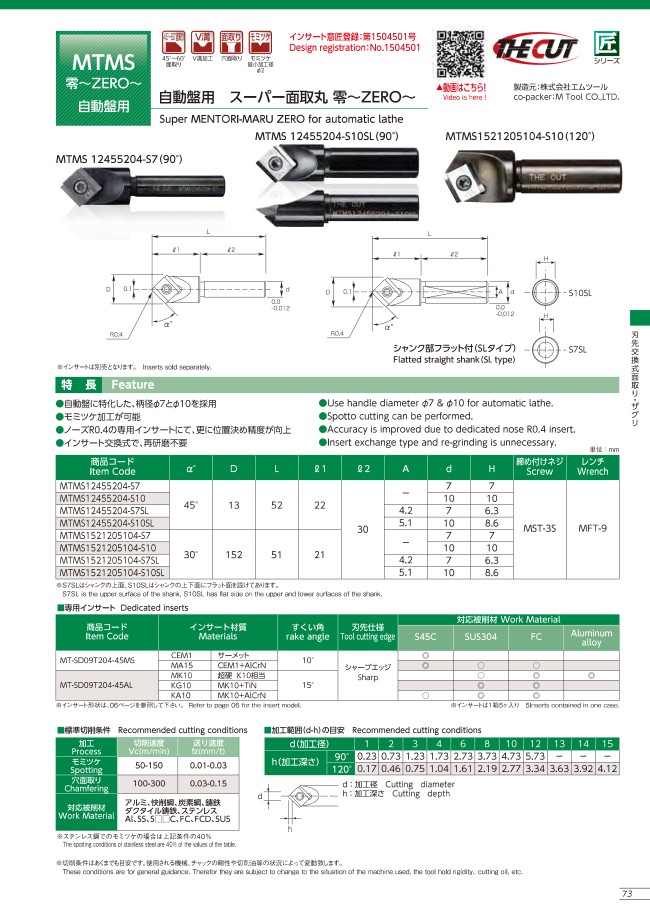

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

面取り刃両角（θ）(°)
- 30
- 45
大径(mm)
- 13
- 15.2
シャンクサイズ
- 7
- 10
全長(mm)
- 51
- 52
寸法 ℓ1(mm)
- 21
- 22
タイプ
- MTMS
出荷日
すべて
3日以内

型番リスト

表示件数

型番

面取り刃両角（θ）

(°)

大径

(mm)

シャンクサイズ

全長

(mm)

寸法 ℓ1

(mm)

最小発注数量

45	13	7	52	22	1個
45	13	7	52	22	1個
45	13	10	52	22	1個
45	13	10	52	22	1個
30	15.2	7	51	21	1個
30	15.2	7	51	21	1個
30	15.2	10	51	21	1個
30	15.2	10	51	21	1個

通常単価(税別) (税込単価)	通常出荷日

17,157円 ( 18,873円 )	3日目
14,740円 ( 16,214円 )	3日目
17,157円 ( 18,873円 )	3日目
14,740円 ( 16,214円 )	3日目
17,100円 ( 18,810円 )	3日目
17,100円 ( 18,810円 )	3日目
17,100円 ( 18,810円 )	3日目
17,100円 ( 18,810円 )	3日目

詳細情報

基本情報

【特長】
・自動盤に特化した、柄径Φ7とΦ10を採用
・モミツケ加工が可能です
・ノーズR0.4の専用インサートにて、さらに位置決め精度が向上
・インサート交換式で、再研磨不要です

ご注意

インサートは別売となります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
