超硬2枚刃 TiSiNコート（ザ・）カットミル IC2BHT

ツール用品技術窓口

カタログ |

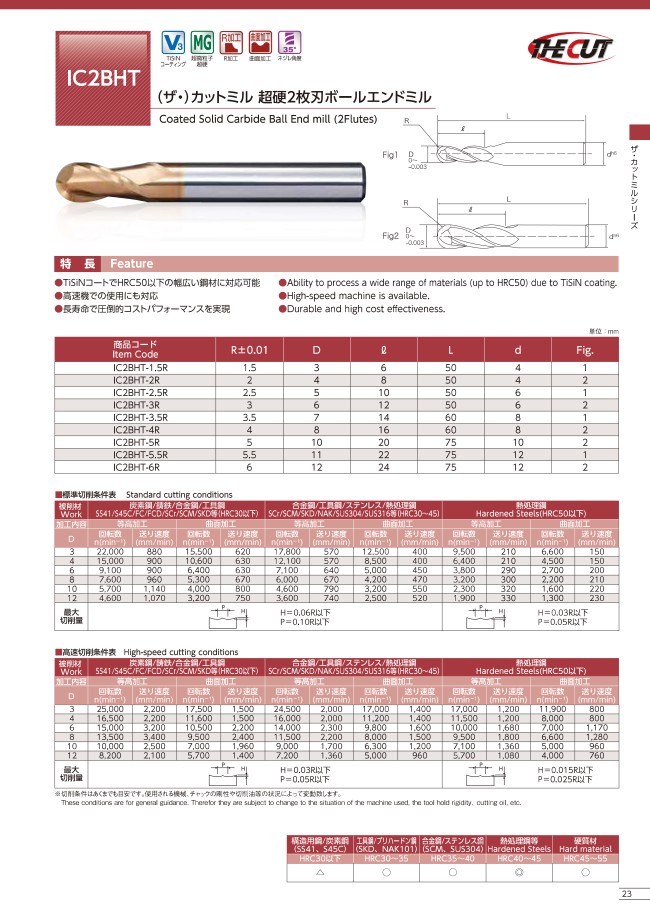

THE CUT

超硬2枚刃 TiSiNコート（ザ・）カットミル IC2BHT

通常単価(税別): 1,680円～7,920円

税込単価: 1,848円～8,712円

【特長】・TiSiNコートでHRC50以下の幅広い鋼材に対応可能です・高速機で...

加工用途（加工形状）
曲面 / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
R精度 (μm)
±10
焼きばめ対応
○
コーティング詳細
TiSiN
ねじれ角詳細
35°
刃径公差
0～-0.003
シャンク径公差
h6

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定 9 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

外形図

Fig1

Fig2

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

標準切削条件表

被削材	炭素鋼/鋳鉄/合金鋼/工具鋼 SS41/S45C/FC/FCD/SCr/SCM/SKD等（HRC30以下）				合金鋼/工具鋼/ステンレス/熱処理鋼 SCr/SCM/SKD/NAK/SUS304/SUS316等（HRC30～45）				熱処理鋼（HRC50以下）
加工内容	等高加工		曲面加工		等高加工		曲面加工		等高加工		曲面加工
D	回転数 n（min^-1）	送り速度（mm/min）	回転数 n（min^-1）	送り速度（mm/min）	回転数 n（min^-1）	送り速度（mm/min）	回転数 n（min^-1）	送り速度（mm/min）	回転数 n（min^-1）	送り速度（mm/min）	回転数 n（min^-1）	送り速度（mm/min）
3	22,000	880	15,500	620	17,800	570	12,500	400	9,500	210	6,600	150
4	15,000	900	10,600	630	12,100	570	8,500	400	6,400	210	4,500	150
6	9,100	900	6,400	630	7,100	640	5,000	450	3,800	290	2,700	200
8	7,600	960	5,300	670	6,000	670	4,200	470	3,200	300	2,200	210
10	5,700	1,140	4,000	800	4,600	790	3,200	550	2,300	320	1,600	220
12	4,600	1,070	3,200	750	3,600	740	2,500	520	1,900	330	1,300	230
最大切削量	H=0.06R以下 P=0.10R以下								H=0.03R以下 P=0.05R以下

高速切削条件表

被削材	炭素鋼/鋳鉄/合金鋼/工具鋼 SS41/S45C/FC/FCD/SCr/SCM/SKD等（HRC30以下）				合金鋼/工具鋼/ステンレス/熱処理鋼 SCr/SCM/SKD/NAK/SUS304/SUS316等（HRC30～45）				熱処理鋼（HRC50以下）
加工内容	等高加工		曲面加工		等高加工		曲面加工		等高加工		曲面加工
D	回転数 n（min^-1）	送り速度（mm/min）	回転数 n（min^-1）	送り速度（mm/min）	回転数 n（min^-1）	送り速度（mm/min）	回転数 n（min^-1）	送り速度（mm/min）	回転数 n（min^-1）	送り速度（mm/min）	回転数 n（min^-1）	送り速度（mm/min）
3	25,000	2,200	17,500	1,500	24,500	2,000	17,000	1,400	17,000	1,200	11,900	800
4	16,500	2,200	11,600	1,500	16,000	2,000	11,200	1,400	11,500	1,200	8,000	800
6	15,000	3,200	10,500	2,200	14,000	2,300	9,800	1,600	10,000	1,680	7,000	1,170
8	13,500	3,400	9,500	2,400	11,500	2,200	8,000	1,500	9,500	1,800	6,600	1,280
10	10,000	2,500	7,000	1,960	9,000	1,700	6,300	1,200	7,100	1,360	5,000	960
12	8,200	2,100	5,700	1,400	7,200	1,360	5,000	960	5,700	1,080	4,000	760
最大切削量	H=0.03R以下 P=0.05R以下								H=0.015R以下 P=0.025R以下

切削条件時の注意

※切削条件はあくまでも目安です。使用される機械、チャックの剛性や切削油等の状況によって変動致します。

適用被削材

構造用鋼/炭素鋼（SS41、S45C）	工具鋼/プリハードン鋼（SKD、NAK101）	合金鋼/ステンレス鋼（SCM、SUS304）	熱処理鋼等	硬質材
HRC30以下	HRC30～35	HRC35～40	HRC40～45	HRC45～55
△	○	○	◎	○

商品TOP

カタログ (見開き版)

絞り込み条件：5 項目の仕様が未選択です

刃径(mm)
- 3
- 4
- 5
- 6
- 7
- 8
- 10
- 11
- 12
刃長(mm)
- 6
- 8
- 10
- 12
- 14
- 16
- 20
- 22
- 24
コーナ・ボール半径(mm)
- 1.5
- 2
- 2.5
- 3
- 3.5
- 4
- 5
- 5.5
- 6
シャンク径(mm)
- 4
- 6
- 8
- 10
- 12
全長(mm)
- 50
- 60
- 75
タイプ
- IC2BHT
出荷日
すべて
当日出荷可能
2日以内
3日以内

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

図

最小発注数量

3	6	1.5	4	50	1	1個
4	8	2	4	50	2	1個
5	10	2.5	6	50	1	1個
6	12	3	6	50	2	1個
7	14	3.5	8	60	1	1個
8	16	4	8	60	2	1個
10	20	5	10	75	2	1個
11	22	5.5	12	75	1	1個
12	24	6	12	75	2	1個

通常単価(税別) (税込単価)	通常出荷日

1,680円 ( 1,848円 )	3日目
1,800円 ( 1,980円 )	3日目
2,640円 ( 2,904円 )	3日目
2,350円 ( 2,585円 )	2日目
4,189円 ( 4,608円 )	3日目
3,740円 ( 4,114円 )	2日目
4,568円 ( 5,025円 )	在庫品1日目当日出荷可能
7,920円 ( 8,712円 )	2日目
5,937円 ( 6,531円 )	3日目

詳細情報

基本情報

【特長】
・TiSiNコートでHRC50以下の幅広い鋼材に対応可能です
・高速機での使用にも対応
・長寿命で圧倒的コストパフォーマンスを実現

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
