カタログ |

THE CUT

両面取りカッター 45°DFC

通常単価(税別): 20,790円～26,531円

税込単価: 22,869円～29,184円

【特長】・表と裏の両面の面取り及び側面のV溝加工が可能・表面取り加工において、...

種類
カッター本体
用途
穴面取り / V溝 / 裏面取り
面取り刃両角（θ） (°)
45
被削材
一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
インサート材種
超硬
適合インサート
MT-SDM050204AM-VM25、MT-SDH050204US-MK10

未確定 4 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

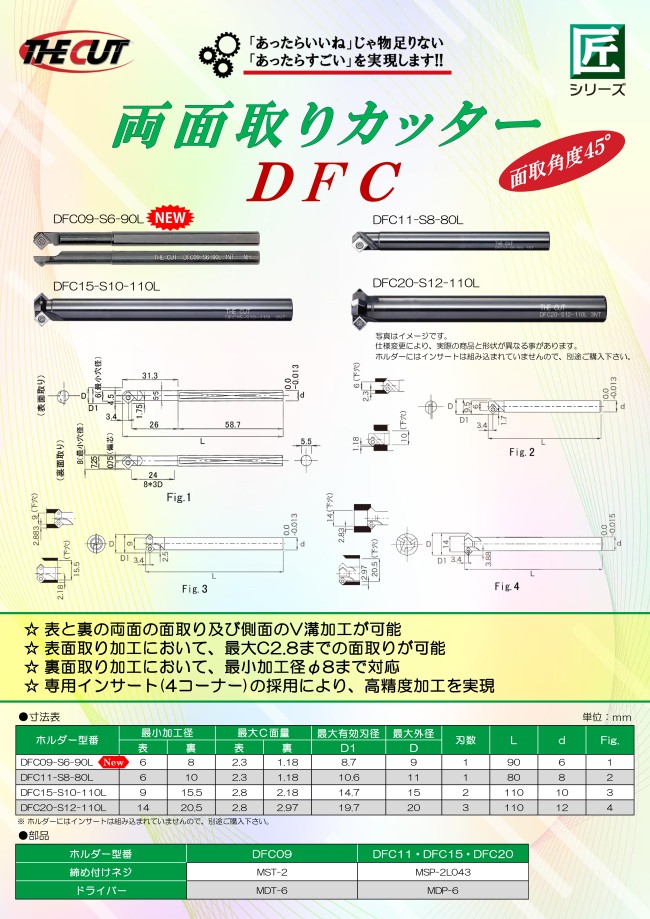

外形図

Fig. 1

Fig. 2

Fig. 3

Fig. 4

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

標準切削条件

対応被削材	切削速度 Vc（m/min）	送り速度 fz（mm/ t）
低炭素鋼（S15C、SS400）	100～200	0.04～0.1
高炭素鋼（S45C,S55C）	60～150	0.04～0.1
工具鋼（SK,SKH）	40～100	0.02～0.08
鋳鉄（FC250,FC300）	100～200	0.04～0.1
ダクタイル鋳鉄（FCD）	80～150	0.04～0.1
アルミ合金（Al-Si＜13%）	120～300	0.04～0.1
アルミ合金（Al-Si≧13%）	60～150	0.04～0.1
ステンレス（SUS304、SUS316）	40～100	0.02～0.06

切削条件時の注意

※切削条件はあくまでも目安です。使用される機械、チャックの剛性や切削油等の状況によって変動致します。

適用被削材

専用インサート

型番	材種名	材種	精度	刃先仕様	対応被削材
型番	材種名	材種	精度	刃先仕様	鋼	SUS	鋳鉄	非鉄金属
MT-SDM050204AM	VM25	微粒超硬+TiAlN	M	ホーニング	◎	◎	◎
MT-SDH050204US	MK10	超硬 K10相当（鏡面仕上げ）	H	シャープエッジ				◎

※インサートは1ケース10個入りです。

商品TOP

カタログ (見開き版)

絞り込み条件：9 項目の仕様が未選択です

最大穴面取り径(mm)
- 8
- 10
- 15.5
- 20.5
最小穴面取り径(mm)
- 6
- 9
- 14
大径(mm)
- 9
- 11
- 15
- 20
シャンクサイズ
- 6
- 8
- 10
- 12
全長(mm)
- 80
- 90
- 110
寸法 d1(mm)
- 8.7
- 10.6
- 14.7
- 19.7
裏側最大C面取り量(mm)
- 1.18
- 2.18
- 2.97
刃数(枚)
- 1
- 2
- 3
表側最大C面取り量(mm)
- 2.3
- 2.8
タイプ
- DFC
出荷日
すべて
3日以内

型番リスト

表示件数

型番

最大穴面取り径

(mm)

最小穴面取り径

(mm)

大径

(mm)

シャンクサイズ

全長

(mm)

寸法 d1

(mm)

裏側最大C面取り量

(mm)

刃数

(枚)

表側最大C面取り量

(mm)

最小発注数量

8	6	9	6	90	8.7	1.18	1	2.3	1個
10	6	11	8	80	10.6	1.18	1	2.3	1個
15.5	9	15	10	110	14.7	2.18	2	2.8	1個
20.5	14	20	12	110	19.7	2.97	3	2.8	1個

通常単価(税別) (税込単価)	通常出荷日

20,790円 ( 22,869円 )	3日目
21,563円 ( 23,719円 )	3日目
24,511円 ( 26,962円 )	3日目
26,531円 ( 29,184円 )	3日目

詳細情報

基本情報

【特長】
・表と裏の両面の面取り及び側面のV溝加工が可能
・表面取り加工において、最大C2.8までの面取りが可能
・裏面取り加工において、最小加工径Φ8まで対応
・専用インサート（4コーナー）の採用により、高精度加工を実現

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
