超硬B&Fドリル CBFD
- 通常単価(税別)
- 5,076円～17,615円
- 税込単価
- 5,584円～19,377円
【特長】・非鉄系の穴加工において、下穴をあけることなく従来のリーマ加工に匹敵する穴径精度・面精度を実現...
詳細を確認- 小径サイズは、切削速度・送り速度を低めに選定してください。深穴加工（5Dを超える場合）は、切屑排出のためステップフィードをしてください。仕上げ面粗さをアップさせる場合は、不水溶性切削油を使用してください。ワーク回転で加工の場合は、ワークをチャッキングしている主軸と同芯加工してください。鋳抜き等の場合は、下穴の芯ずれを0.5mm以下に抑えてください。肉厚の薄いワークの場合、加工後に穴が縮み穴径マイナスとなることがあります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
【仕様】
| 刃径 | 公差 | 材質 | ネジレ角 | |
|---|---|---|---|---|
| φD | φ0.1～φ5.99 | 0～+0.003 | 超硬 | ストレート |
| φ6.0～φ13.0 | 0～+0.005 | |||
規格表
外形図
推奨切削条件
推奨切削条件表
切削条件時の注意
■超硬B&Fドリル・リーマ加工条件選定ポイント及び取扱い注意事項
- 小径サイズは、切削速度・送り速度を低目に選定して下さい。
- 深穴加工（5Dを超える場合）は、切屑排出のためステップフィードをして下さい。
- リーマ穴の一発加工は、送り速度を低目にし、不水溶性切削油を充分に刃先へ掛けて下さい。
- 仕上面粗さをアップさせる場合は、不水溶性切削油を使用して下さい。
- ワーク回転で加工の場合は、ワークをチャッキングしている主軸と同芯加工して下さい。
- 鋳抜き等の場合は、下穴の芯ずれを0.5mm以下に押さえて下さい。
- 肉厚の薄いワークの場合、加工後穴は縮み穴径マイナスとなることがあります。
■超硬B&Fドリル・リーマ加工精度
B&Fドリル：穴精度 H7～H9
B&Fリーマ：穴精度 H5～H7
面粗さ：軽合金 4μ～30μ
鋳鉄 8μ～30μ
詳細情報
基本情報
【特長】
・非鉄系の穴加工において、下穴をあけることなく従来のリーマ加工に匹敵する穴径精度・面精度を実現しました。
・マシニング等で限られたツール本数を有効に活用し、加工時間の短縮に威力を発揮します。
・先端角：120°。
ご注意
- 小径サイズは、切削速度・送り速度を低めに選定してください。深穴加工（5Dを超える場合）は、切屑排出のためステップフィードをしてください。仕上げ面粗さをアップさせる場合は、不水溶性切削油を使用してください。ワーク回転で加工の場合は、ワークをチャッキングしている主軸と同芯加工してください。鋳抜き等の場合は、下穴の芯ずれを0.5mm以下に抑えてください。肉厚の薄いワークの場合、加工後に穴が縮み穴径マイナスとなることがあります。

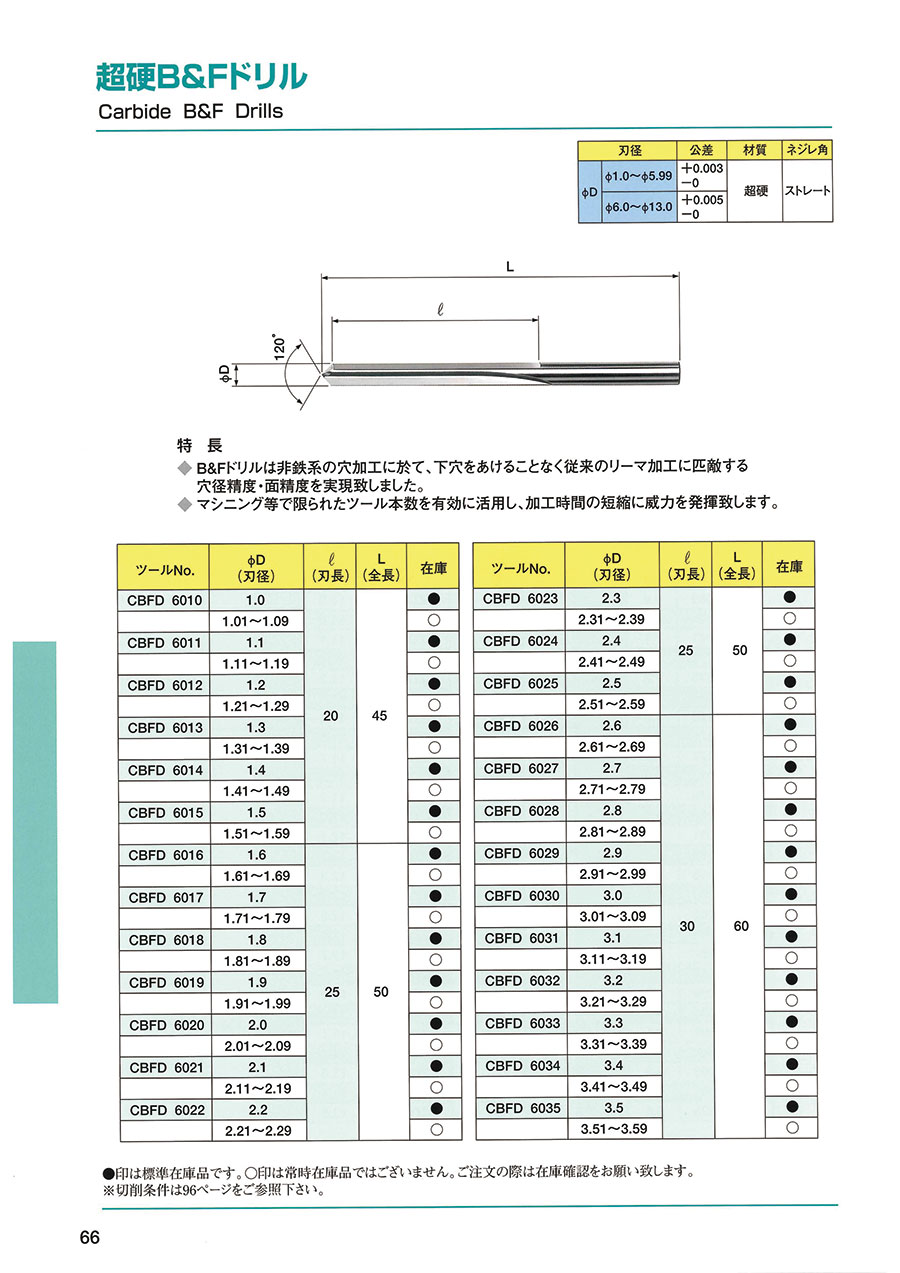

カタログ
