東洋ドリル

超硬Zドリル CZD

カタログ |

通常単価(税別): 3,730円～18,461円

税込単価: 4,103円～20,307円

通常出荷日：3日目

【特長】・独自の溝形状・刃先形状を有し、切屑の排出を極限まで向上させ深穴にもノンステップ加工が可能にな...

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

【仕様】

刃径		公差	材質	ネジレ角
φD	φ0.1～φ5.9	-0.005～0	超硬	50°
φD	φ6.0～φ13.5	-0.008～0	超硬	50°

規格表

外形図

推奨切削条件

推奨切削条件表

■切削速度と回転数

■送り

ドリル径（mm）	φ1～φ2	φ2～φ3	φ3～φ4.5	φ4.5～φ6	φ6～φ9	φ9～φ13
送り（mm/rev）	0.04～0.06	0.04～0.08	0.05～0.13	0.05～0.21	0.08～0.32	0.1～0.35

■深穴加工時の切削条件の低減率

穴の深さ	切削速度の低減率（%）	送り速度の低減率（%）
10D	10	5
15D	15	8
20D	20	12
25D	25	18

切削条件時の注意

上記表の条件は、穴の深さが直径の8倍までに適用下さい。
上記の条件は、十分に切削油を使用し、立軸切削の場合に適用されます。（但し、セラミックはドライ切削）

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

全長

(mm)

直径公差

(mm)

刃長

(mm)

最小発注数量

1	40	-0.005～0	20	1個
1.2	40	-0.005～0	20	1個
2	50	-0.005～0	28	1個
3.4	65	-0.005～0	35	1個
3.8	70	-0.005～0	40	1個
4	70	-0.005～0	40	1個
4.3	80	-0.005～0	45	1個
5.3	90	-0.005～0	55	1個
5.5	90	-0.005～0	55	1個
8	105	-0.008～0	65	1個

通常単価(税別) (税込単価)	通常出荷日

3,730円 ( 4,103円 )	3日目
4,087円 ( 4,496円 )	3日目
4,087円 ( 4,496円 )	3日目
4,999円 ( 5,499円 )	3日目
6,076円 ( 6,684円 )	3日目
5,537円 ( 6,091円 )	3日目
6,846円 ( 7,531円 )	3日目
9,846円 ( 10,831円 )	3日目
8,923円 ( 9,815円 )	3日目
18,461円 ( 20,307円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・独自の溝形状・刃先形状を有し、切屑の排出を極限まで向上させ深穴にもノンステップ加工が可能になりました。
・加工時間の大幅な短縮・穴精度の向上を同時に実現しました。
・先端角：120°。

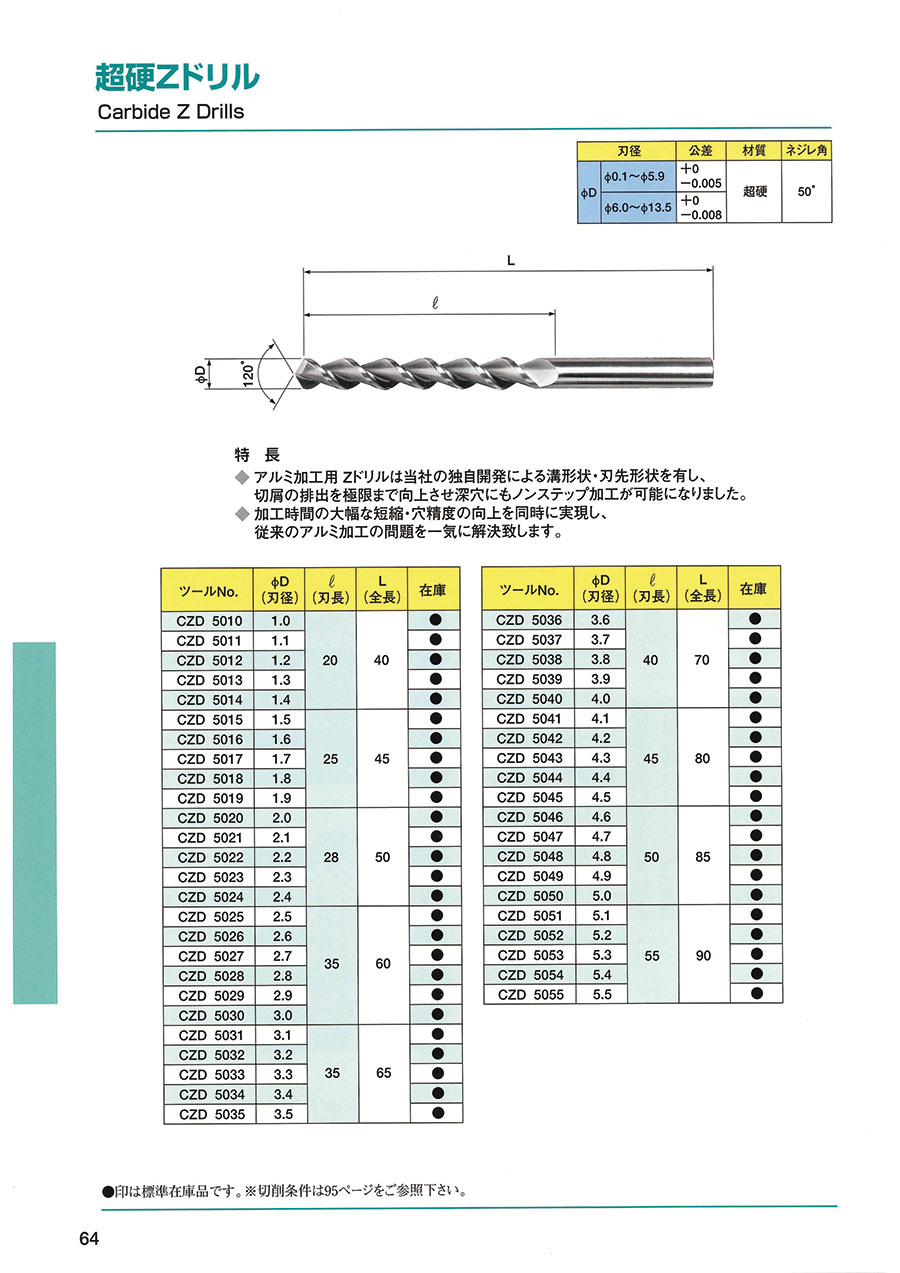

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
