オーエスジー

AE-VMSS 超硬防振型エンドミル スタブ形（ロングネックタイプ）

AE-VMSS 超硬防振型エンドミル スタブ形（ロングネックタイプ）
通常単価(税別)
4,720円～11,524円
税込単価
5,192円～12,676円
通常出荷日：在庫品1日目～10日目一部当日出荷可能

【特長】・DUARISEコーティングにより潤滑性・耐摩耗性・高温耐酸化性に優れ、複合多層構造がサーマル...

詳細を確認
  • 機械、ホルダは剛性のある精度の高いものをご使用ください。ワーク保持力・機械剛性等、使用状況により回転速度、送り速度を調整してください。切削油は被削材に適したもので、発煙性の少ないものをご使用ください。乾式の場合は、切屑詰まりがないようエアブローにて切屑を除去してください。ステンレス鋼の加工には、水溶性切削油の使用を推奨します。加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えてください。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

ポジすくい角
切削抵抗を低減
高剛制
加工精度の向上
新溝フォーム
良好な切りくず排出性

安定加工：低抵抗
・切れ味の良いポジ刃形により切削抵抗を低減します。
・工具剛性と切りくず排出性を両立した新溝フォームにより安定加工が可能となり、バリ発生を抑制します。


他社品に対して切削抵抗を約10%ダウン
超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　製品特長2

高能率：びびり抑制
不等リード、不等分割の採用で安定、高能率加工を実現します。

超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　製品特長3


加工面品位：DUARISE（デュアライズ）コーティング

潤滑性、耐摩耗性、高温耐酸化性に優れ、
複合多層構造がサーマルクラックを抑制します。
超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　製品特長4
コーティング表面の平滑化処理により、加工面精度が向上します。
超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　製品特長5

性能・試験情報

●高能率
高能率溝切削でも安定した切りくず排出

使用工具AE-VMS φ10×R1
被削材SCM440
切削方法溝切削
切削速度90m/min （2,900min-1）
送り速度660mm/min（0.057mm/t）
切込深さap=10mm
切削油剤なし
使用機械立形マシニングセンタ（HSK63）
超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　高能率


●立ち壁仕上げ
びびりが無く、良好な加工面

使用工具AE-VMSS φ6×30
被削材S50C
切削方法側面切削
切削速度105m/min （5,570min-1）
送り速度1,660mm/min（0.074mm/t）
切込深さap=9mm（1.5D） ae=0.12mm（0.02D）
突出し長さ5D
切削油剤水溶性切削油剤
使用機械立形マシニングセンタ（HSK32）
ステップ回数3回（27mm）
超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　立ち壁仕上げ1
倒れ量11μm
ゼロカット後
倒れ量5μm以下
加工段差3μm以下
加工面粗さRa：0.8866μm
超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　立ち壁仕上げ2

製品特長紹介動画

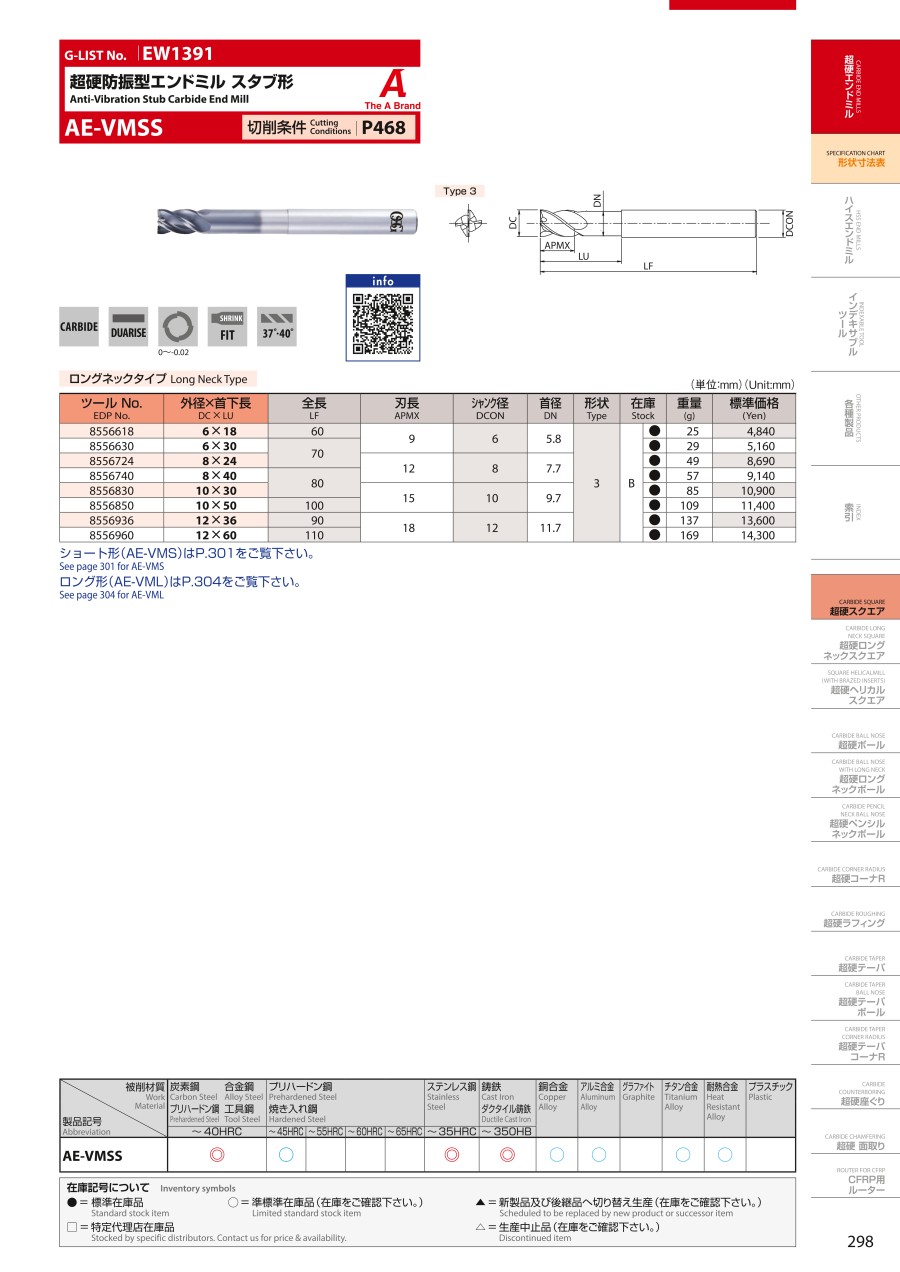

外形図

超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　外形図



推奨切削条件

推奨切削条件表

  • 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
  • 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。


スクエアタイプ 溝切削

超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　推奨切削条件表1


スクエアタイプ  側面切削

超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　推奨切削条件表2


ロングネック タイプ 側面切削

超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　推奨切削条件表3


突出し長さ変化による切削条件調整の目安（DC≧φ6）

超硬防振型エンドミル スタブ形（ロングネックタイプ） AE-VMSS　推奨切削条件表4

切削条件時の注意

1. 上表は、突出し長さが工具径の3倍の場合の目安です。
2. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
3. 回転速度は基準切削速度の中央値より算出したものです。ワーク保持力、機械剛性等、使用状況により回転速度、送り速度を調整下さい。
4. 切削油剤は被削材に適したもので、発煙性の少ないものをご使用下さい。
5. 乾式の場合には、切りくず詰まりが無いようエアブローにて切りくずを除去下さい。
6. ステンレス鋼の加工には、水溶性切削油剤の使用を推奨します。
7. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
8. 突出し長さが長くなる場合は、回転速度、送り速度を「突出し量変化による切削条件調整の目安」を参考に調整下さい。

適用被削材

-一般構造用鋼
炭素鋼		合金鋼
合金工具鋼		プリハードン鋼
焼入れ鋼		ステンレス鋼鋳鉄銅
合金		アルミ
合金		チタン
合金		耐熱
合金
---～40HRC～45HRC～55HRC≦200HB～350HB----
AE-VMSS◎◎◎○-◎◎○○○○

型番リスト

表示件数
  • 1
    • 型番
    AE-VMSS6X18
    AE-VMSS6X30
    AE-VMSS8X24
    AE-VMSS8X40
    AE-VMSS10X30
    AE-VMSS10X50
    AE-VMSS12X36
    AE-VMSS12X60

    刃径

    (mm)

    刃長

    (mm)

    首下長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    商品コード

    		最小発注数量
    6
    9
    18
    6
    60
    8556618
    1個
    6
    9
    30
    6
    70
    8556630
    1個
    8
    12
    24
    8
    70
    8556724
    1個
    8
    12
    40
    8
    80
    8556740
    1個
    10
    15
    30
    10
    80
    8556830
    1個
    10
    15
    50
    10
    100
    8556850
    1個
    12
    18
    36
    12
    90
    8556936
    1個
    12
    18
    60
    12
    110
    8556960
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,720円
    ( 5,192円 )
    1日目
    5,042円
    ( 5,546円 )
    1日目
    8,520円
    ( 9,372円 )
    1日目
    8,625円
    ( 9,488円 )
    1日目
    8,791円
    ( 9,670円 )
    1日目
    9,188円
    ( 10,107円 )
    在庫品1日目当日出荷可能
    10,956円
    ( 12,052円 )
    10日目
    11,524円
    ( 12,676円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・DUARISEコーティングにより潤滑性・耐摩耗性・高温耐酸化性に優れ、複合多層構造がサーマルクラックを抑制します。また、コーティング表面の平滑化処理により加工面精度が向上します。
    ・切れ味の良いポジ刃形により切削抵抗を低減します。
    工具剛性と切屑排出性を両立させた新溝フォームにより安定加工が可能となりバリ発生を抑制します。
    ・不等リード、不等分割の採用で安定、高能率加工を実現します。

    ご注意

    • 機械、ホルダは剛性のある精度の高いものをご使用ください。ワーク保持力・機械剛性等、使用状況により回転速度、送り速度を調整してください。切削油は被削材に適したもので、発煙性の少ないものをご使用ください。乾式の場合は、切屑詰まりがないようエアブローにて切屑を除去してください。ステンレス鋼の加工には、水溶性切削油の使用を推奨します。加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えてください。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
