住友電工ハードメタル

SEC-スミデュアルミル DFC09000R（S）型（標準タイプ）

カタログ |

通常単価(税別): 37,277円～167,778円

税込単価: 41,005円～184,556円

独自のインサート形状で優れた切れ味と刃先強度を両立し、高能率加工から、仕上げ加...

加工用途
平面 / 溝削り
被削材
一般鋼、炭素鋼、合金鋼 / プレハードン鋼、調質鋼 / ステンレス鋼 / 鋳鉄 / Ti合金、耐熱合金
取付け方法
アーバー
仕上げ区分
仕上げ加工
適応チップ材種
超硬コート
最大切り込み深さ (Ad) (mm)
6
詳細タイプ
標準タイプ
勝手
右勝手
インサートサイズ (mm)
9
すくい角（半径方向）
-9°
すくい角（軸方向）
-5°
適応チップ
XNMUシリーズ

ご注意

カッタ本体には、チップは付属しておりません。カッタを選択する際、保持具取り付けサイズ（DCB）をご確認ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

■概要

SEC-スミデュアルミル DFC09000R(S)型 (標準タイプ) DFC型独自チップ

高能率汎用/隅削りカッタSEC-スミデュアルミル DFC型は、独自のチップ形状で優れた切れ味と刃先強度を両立し、高能率加工から、仕上げ加工まで、幅広い領域をカバー。
さらに隅削り用GS型ブレーカを拡充し、幅広い用途で使用可能。

■特長

SEC-スミデュアルミル DFC09000R(S)型 (標準タイプ) 隅削り用GSブレーカ

■切削性能

性能・試験情報

外形図

単位：mm

選定サポート情報

■用途と推奨チップブレーカ

■シリーズ構成

●内の数字は刃数

■チップ取付上の注意

■隅削り工具選択ガイド

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

ボス

(mm)

穴径

(mm)

溝幅

(mm)

ボルトD1

(mm)

ボルトD2

(mm)

取付深さ

(mm)

溝深さ

(mm)

仕様

重量

(kg)

最小発注数量

50	40	4	41	22	10.4	18	11	20	6.3	メトリック仕様	0.3	1個
63	40	4	50	22	10.4	18	11	20	6.3	メトリック仕様	0.5	1個
80	50	5	55	25.4	9.5	20	14	25	6	インチ仕様	1	1個
80	50	5	55	27	12.4	20	14	22	7	メトリック仕様	1	1個
100	63	6	70	31.75	12.7	46	27	32	8	インチ仕様	2	1個
100	50	6	70	32	14.4	46	-	32	8	メトリック仕様	1.4	1個
125	63	7	80	38.1	15.9	55	30	35.5	10	インチ仕様	2.8	1個
125	63	7	80	40	16.4	52	29	29	9	メトリック仕様	2.8	1個
160	63	8	100	50.8	19.1	72	-	38	11	インチ仕様	3.6	1個
160	63	8	130	40	16.4	90	-	29	9	メトリック仕様	4.6	1個
200	63	10	150	47.625	25.4	135	-	35	14	インチ仕様	6	1個
200	63	10	150	60	25.7	135	-	35	14	メトリック仕様	5.7	1個

通常単価(税別) (税込単価)	通常出荷日

37,277円 ( 41,005円 )	1日目
45,771円 ( 50,348円 )	1日目
44,519円 ( 48,971円 )	5日目
53,423円 ( 58,765円 )	1日目
61,004円 ( 67,104円 )	1日目
61,004円 ( 67,104円 )	1日目
82,836円 ( 91,120円 )	1日目
82,836円 ( 91,120円 )	1日目
110,916円 ( 122,008円 )	1日目
110,916円 ( 122,008円 )	1日目
167,778円 ( 184,556円 )	1日目
167,778円 ( 184,556円 )	1日目

詳細情報

基本情報

基本情報

独自のインサート形状で優れた切れ味と刃先強度を両立し、高能率加工から、仕上げ加工まで、幅広い領域をカバー。

ご注意

カッタ本体には、チップは付属しておりません。カッタを選択する際、保持具取り付けサイズ（DCB）をご確認ください。

カタログ

商品TOP

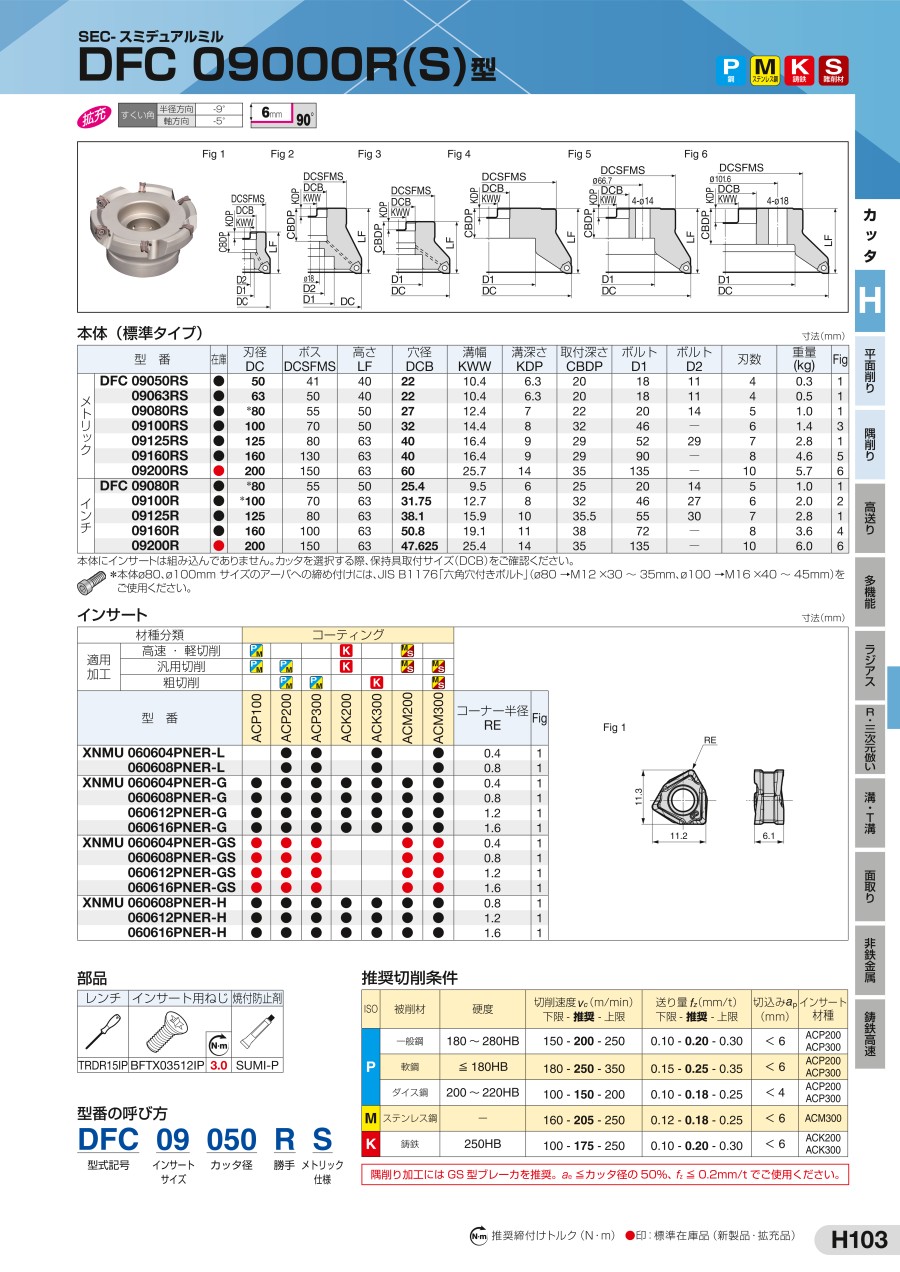

カタログ (見開き版)

商品担当おすすめ

住友電工ハードメタル
SEC-スミデュアルミル DMSL06000M型ヘッド
住友電工ハードメタル
SEC-スミデュアルミル DMSL06000R（S）型本体（シェルタイプ）
住友電工ハードメタル
SEC-スミデュアルミル DMSW 08000E（L）型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
