製品特長・仕様
製品の基本仕様・特長
- 最高使用圧力：20MPa
| - | ねじ（オス×メス） | |||
|---|---|---|---|---|
| G3/8×G3/8 | G3/8×R3/8 | G1/2×G1/2 | G1/2×R1/2 | |
| 耐食材質 SUS316 | ZPS-336 | ZPS-386 | ZPS-446 | ZPS-496 |
規格表
| 型番 | 接続ねじ | H | g | f1 | f2 | L1×M1 | L2×M2 | |
|---|---|---|---|---|---|---|---|---|
| d1 | d2 | |||||||
| ZPS-336 | G3/8 | G3/8B | 247 | 21 | 13 | 18 | 22×25.4 | 19×21.9 |
| ZPS-386 | G3/8 | R3/8 | 247 | 21 | 13 | 18 | 22×25.4 | 19×21.9 |
| ZPS-446 | G1/2 | G1/2B | 249 | 23 | 15 | 20 | 27×31.2 | 24×27.7 |
| ZPS-496 | G1/2 | R1/2 | 249 | 23 | 15 | 20 | 27×31.2 | 24×27.7 |

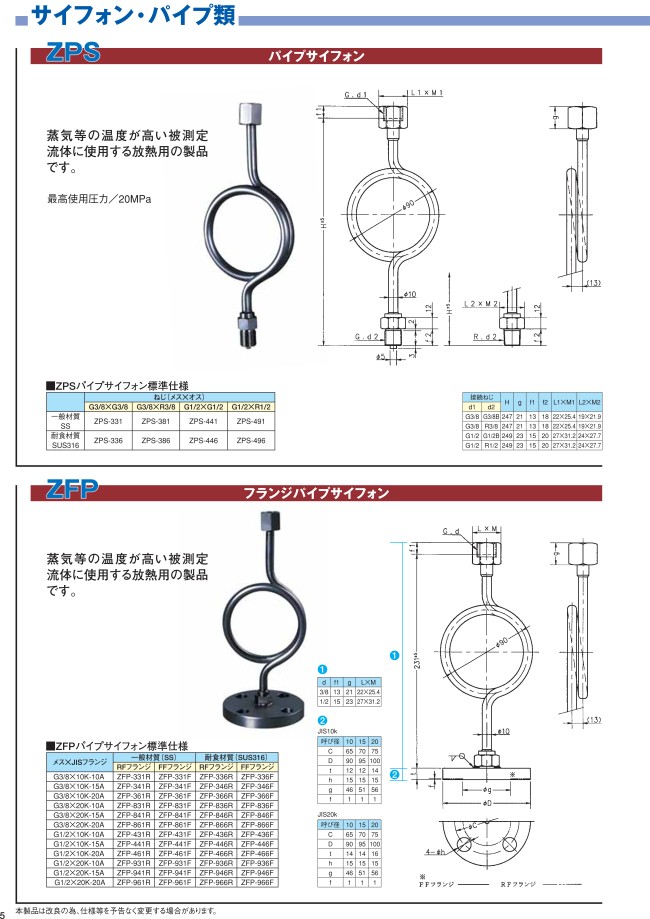

外形図
使用方法・使用事例
使用事例
配管方法例
絞り込み条件：3 項目の仕様が未選択です
取付ねじ（d1×d2）
- G1/2×G1/2
- G1/2×R1/2
- G3/8×G3/8
- G3/8×R3/8
材質
- ステンレス(SUS316)
- 鉄
メーカー型番
- ZPS-496
- ZPS-491
- ZPS-446
- ZPS-441
- ZPS-386
- ZPS-381
- ZPS-336
- ZPS-331
JANコード
- 4589528253908
- 4589528253915
- 4589528253922
- 4589528253939
- 4589528253861
- 4589528253878
- 4589528253885
- 4589528253892
タイプ
- SS
- SUS316
出荷日
- すべて
- 当日出荷可能
- 4日以内
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,487円 ( 14,836円 ) | 4日目 |
13,487円 ( 14,836円 ) | 4日目 |
13,334円 ( 14,667円 ) | 4日目 |
13,334円 ( 14,667円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・蒸気等の温度が高い被測定流体に使用する放熱用の製品です。
・ユニオン式なので圧力計の方向を決めることが出来ます。
【用途】
・ゲージコックと配管の間に取り付ける継手です。
ご注意
- 画像は代表画像です。
