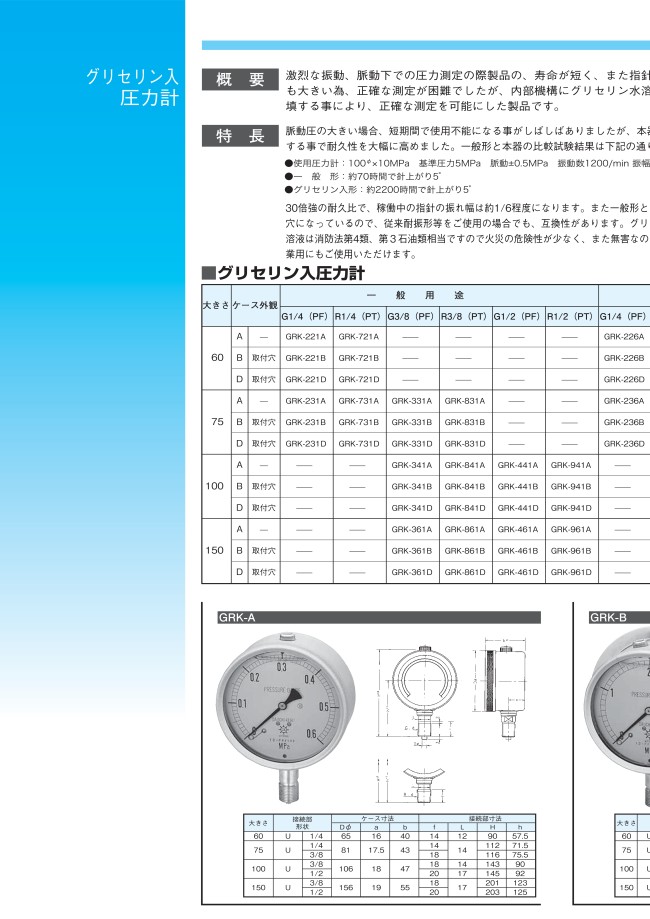

GRKグリセリン入り圧力計 埋込形（D）

製品特長・仕様

製品比較情報

• 使用圧力計：100φ×10MPa 基準圧力5MPa 脈動±0.5MPa 振動数1200/min 振幅±0.7mm
• 一般形：約70時間で針上がり5°
• グリセリン入形：約2200時間で針上がり5°

30倍強の耐久比で、稼働中の指針の揺れ幅は約1/6程度になります。また一般形と同じ取付穴になっているので、従来耐振形等をご使用の場合でも、互換性があります。
グリセリン水溶液は消防法第4類、第3石油類相当ですので火災の危険性が少なく、また無害なので食品工業用にもご使用いただけます。

寸法

注意・禁止事項

注意・禁止事項

1.測定流体とほぼ同一高さに取り付けて下さい。水の場合、高さ1mで約1/10気圧の誤差が出てしまいます。
2.水平、垂直に取り付けて下さい。
3.取り付けはゲージ本体を持って回すようなネジ込みをしないで、必ずスパナ等の所定工具でもって締め付けてください。
4.一般的な取り付け位置を次に示します。
（1）測定流体がガスのときは容器の上部に取り付けます。
（2）蒸気の場合はサイフォンパイプを介して容器側面から取り出しと共に、配管の各部にドレン抜きコックを設けます。ゲージの使用温度範囲は-5～+45℃ですから、これを念頭に入れると共に輻射熱にも注意し、熱を受けないように離すか遮蔽版を立てて設置して下さい。
（3）測定流体が液体の場合は容器の下から取り出し、配管の山部にエア抜きを付けます。
（4）ポンプ起動時の瞬間初動圧は平常の数倍になることがあり、脈動圧は疲労破壊につながるので、ダンプナを忘れずに入れてください。ダンプナは最大圧に上がるまでに1秒程度、脈動圧は1目盛以内に絞るのが最適です。測定流圧もしくは、圧力によって相違しますが、締め込んだネジを緩める目安は凡そ10～45°です。
5.ゲージ上部に付いている防爆栓は、ケースの内圧が0.3～0.4MPa程度に上がるとゴム栓が飛び出します。栓の周囲は10cm以上の空間をとって下さい。
6.できれば配管の適当箇所に安全弁を付けるのがベターです。そのときの取り付け方向は危険のないように特にご注意ください。
