Iシリーズ ポイントタップ IPO ブリスターパック
- 通常単価(税別)
- 2,020円1,959円
- 税込単価
- 2,222円2,155円
ボール盤での低速加工に使用する通り穴用タップ。【特長】・鉄へ加工に最適な表面処理（酸化処理）を施してい...
詳細を確認- 商品形状が写真と異なる場合がございます。形状の記号と外形図をご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
PI76.0MBPの仕様・寸法情報
商品情報
Iシリーズ ポイントタップ IPO ブリスターパックの特長
- 被削材と推奨タッピング速度：低炭素鋼（～5m/min）
- 加工物にドリル等で、ねじの呼びに合った下穴をあけてからタップ加工を行ってください。
- ボール盤での加工は、5m/min以下でお使いください。
- 加工時には切削油をご使用ください。
製品の画像
ブリスターパックの画像
用途
通り穴へのねじ立てに
タップハンドルを用いての手回し加工
ボール盤での機械加工
ねじ下穴径表
| ねじの呼び | めねじ内径 | ドリル径 | ひっかかり率 | ||
|---|---|---|---|---|---|
| 最小許容寸法 | 最大許容寸法 | ||||
| 6H（2級） | 7H（3級） | ||||
| M3×0.5 | 2.459 | 2.599 | 2.639 | 2.6（2.5） | 74%（92%） |
| M4×0.7 | 3.242 | 3.422 | 3.466 | 3.4（3.3） | 79%（92%） |
| M5×0.8 | 4.134 | 4.344 | 4.384 | 4.3（4.2） | 81%（92%） |
| M6×1 | 4.917 | 5.153 | 5.217 | 5.1（5.0） | 83%（92%） |
| M8×1.25 | 6.647 | 6.912 | 6.982 | 6.9（6.8） | 91%（89%） |
| M10×1.5 | 8.376 | 8.676 | 8.751 | 8.6（8.5） | 86%（92%） |
- ※1この表の推奨ドリルサイズは7H（3級）めねじを対象とし、市販の標準ドリルから選定したものである。
- ※2カッコをつけたドリルサイズはドリルの拡大が多い場合もしくは6H（2級）のめねじ加工に対して使用する。
外形図
製品仕様
TYPE：1／TYPE：2の外形図
| 呼び | 商品コード | 食付き | L （mm） | l （mm） | ln （mm） | ls （mm） | Ds （mm） | K （mm） | lk （mm） | 溝数 | 形状 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| メートルねじ用 | |||||||||||
| M3×0.5 | PI73.0GBP | 5P | 46 | 9 | 14 | 26 | 4 | 3.2 | 6 | 3 | 1 |
| M4×0.7 | PI74.0IBP | 5P | 52 | 11 | 17 | 29 | 5 | 4 | 7 | 3 | 1 |
| M5×0.8 | PI75.0KBP | 5P | 60 | 13 | 22 | 33 | 5.5 | 4.5 | 7 | 3 | 1 |
| M6×1 | PI76.0MBP | 5P | 62 | 15 | 26 | 33 | 6 | 4.5 | 7 | 3 | 1 |
| M8×1.25 | PI78.0NBP | 5P | 70 | 19 | - | 36 | 6.2 | 5 | 8 | 3 | 2 |
| M10×1.5 | PI7010OBP | 5P | 75 | 23 | - | 38 | 7 | 5.5 | 8 | 3 | 2 |
詳細情報
基本情報
ボール盤での低速加工に使用する通り穴用タップ。
【特長】
・鉄へ加工に最適な表面処理（酸化処理）を施している。
・試作部品製作等の少量のめねじ加工。
・食付き部にねじれ溝をつけており、切りくずが進行方向に排出される為、通り穴のねじ立てに使用可。
・高速度工具鋼。
・通り穴用ポイントタップ。
・加工長さ2D以下。
【用途】
・身の回りにある鉄製品（SPCやSS400等）への加工に。
ご注意
- 商品形状が写真と異なる場合がございます。形状の記号と外形図をご確認ください。

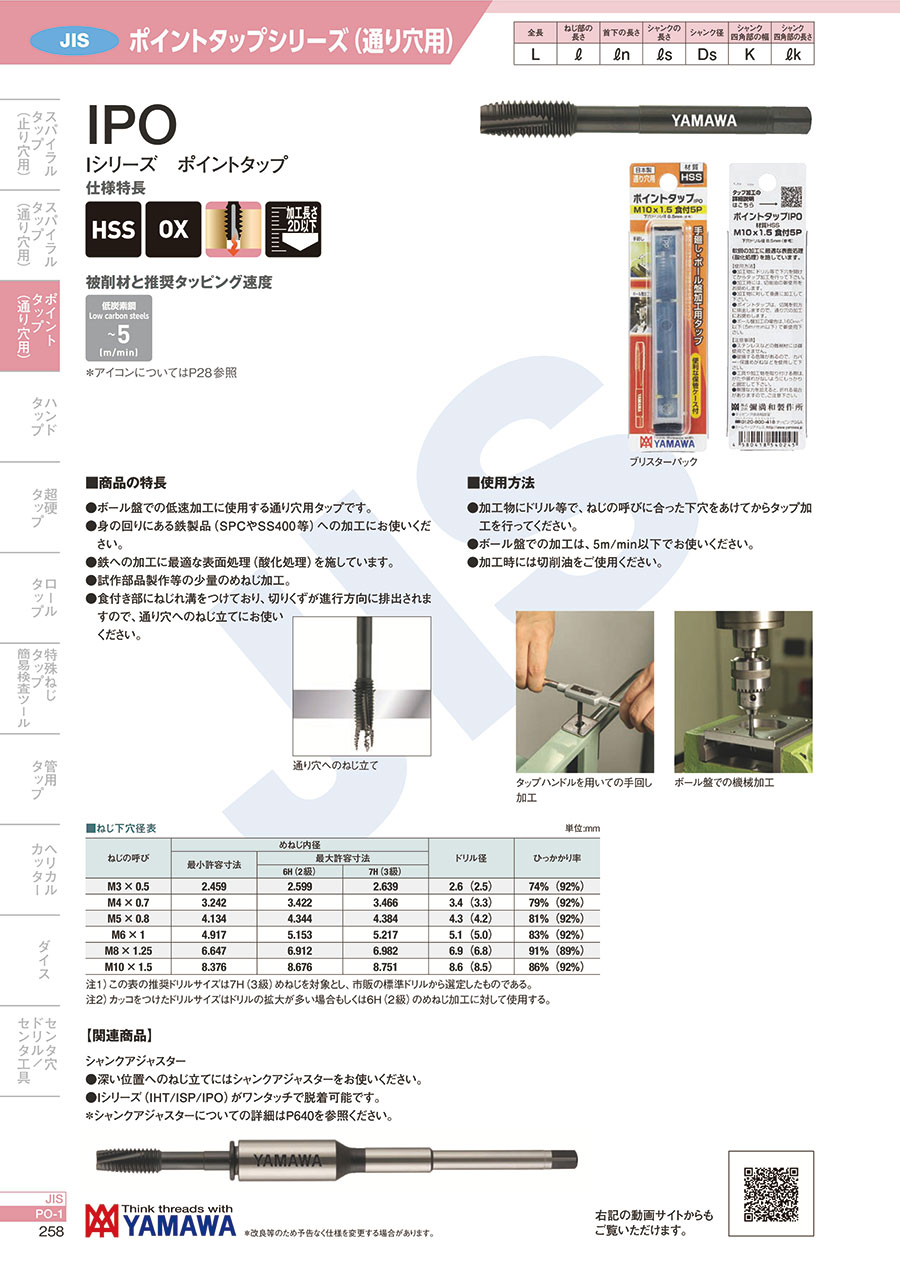

カタログ
