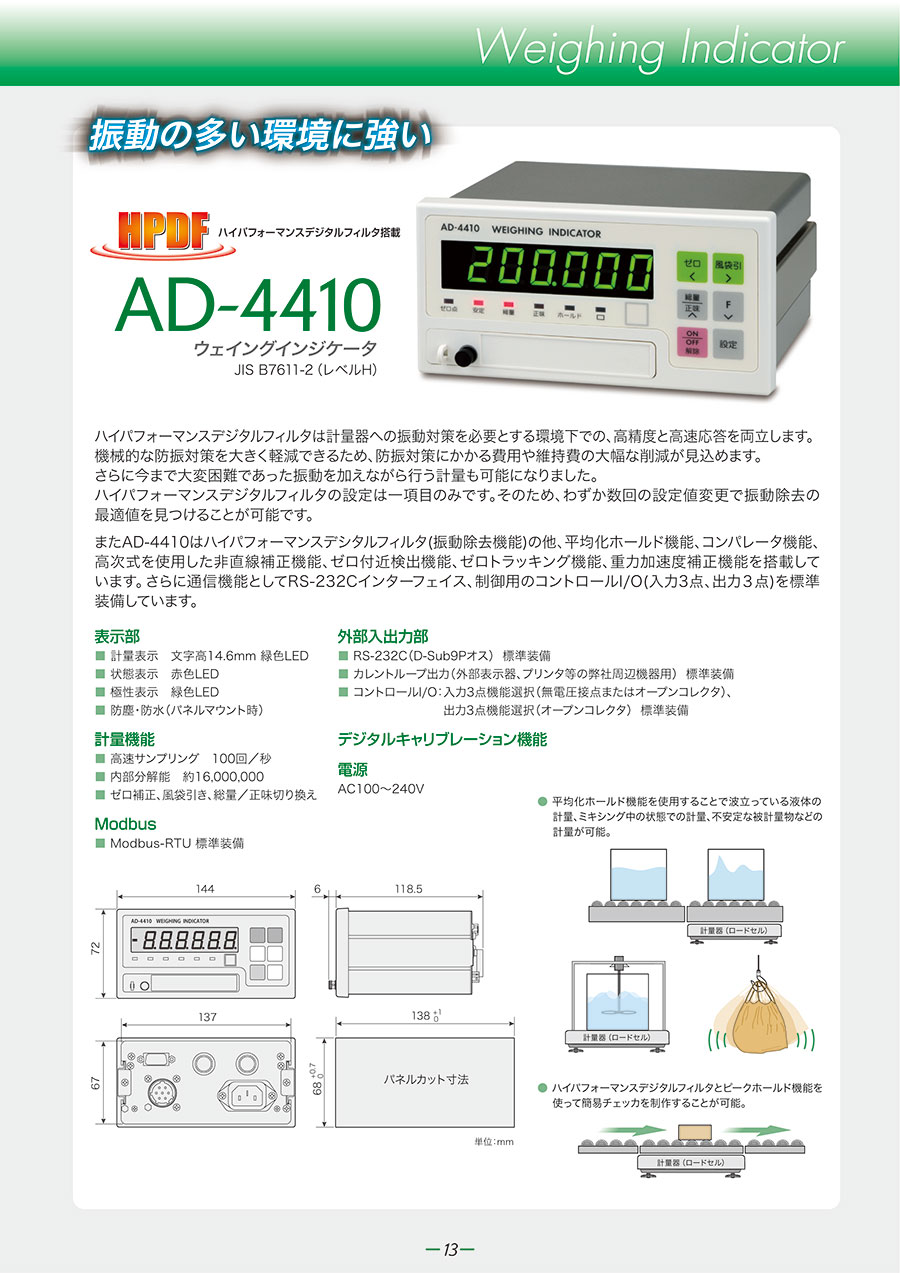

ウェイングインジケータ AD-4410

ウェイングインジケータ AD-4410の特長

平均化ホールド機能

平均化ホールド機能のイメージ画像

ある一定の区間の質量データを平均化してホールドする。
暴れている動物の体重計量など、ハイパフォーマンスデジタルフィルタを用いても安定した質量データを取りにくい時、また質量が変化している状態で平均値を見るときなどに便利。
平均化ホールド以外に通常ホールド、ピークホールドも選択可能。
ホールド開始は外部からの入力、フロントのFキー、ゼロ付近を超えた時点など用途に合わせ選ぶことができる。

高次式を使用した非直線性補正

高次式を使用した非直線性補正のイメージ

ゼロ及びスパンの2点の校正を行なっても計量部の特性上、ひょう量の中程で計量誤差を生じることがある。その計量誤差を最小にする機能が非直線性の補正機能。
従来は直線補正が一般的だったが、AD-4410には従来の直線補正では補正しきれなかった補正点と補正点の間の誤差も高次の曲線で補正することができるので、より正確な計量ができるようになる。

ユーザー入力、ユーザー出力

ユーザー入力、ユーザー出力のイメージ画像

AD-4410にはコントロールI/Oに入力3点出力3点がある。入力、出力のI/Oにファンクションで機能を割り当てることが可能。
機能の中に新規にユーザー入力、ユーザー出力を追加。
ユーザー入出力はユーザーが任意の用途に使用できる入出力。RS-232CまたはRS-485のコマンドで、特定の出力端子をONにしたり、フロントパネルの□表示で特定の入出力端子の状態を確認したりすることができる。例えばフォトセンサーの入力をPCやPLCなどでモニタしたいが、読み込める入力ポートが無いときなどに使用すると便利。

豊富なインターフェイス

コントロールI/O、RS-232C、カレントループを標準装備。RS-485及び2チャンネル目のRS-232Cはオプション。
コントロールI/Oは入力3点、出力3点あり、入力は13種類の機能から、出力は18種類の機能から自由に設定可能。

豊富なインターフェイスのイメージ

コンパレータ機能

上限値、下限値を設定でき、コントロールI/O出力でHI、OK、LO出力を出すことができる。

標準装備のRS-232C、オプションのRS-232C及びRS-485の機能

高速でデータ転送する機能や計量に必要なコマンドの送信が可能。
ホールドの開始や解除等々の制御命令、上下限値などの設定命令及び計量データを取得する機能を装備。

その他の機能

• ゼロ付近検出機能：ゼロ付近を設定することで、総量もしくは正味がその設定範囲であればゼロとみなす機能。
• ゼロトラッキング機能：総量のゼロ点ずれに自動的に追従し、常に総量をゼロにする機能。
• パワーオンゼロ機能：電源投入時に自動で総量をゼロにする機能。
• 重力加速度補正：分銅で校正した場所と使用場所が離れている場合、重力加速度の値を入力することでスパン誤差を補正。
• デュアルレンジ：計量範囲を2つに分割し、目量を変えて表示する機能で、「多目量はかり」を構築。

振動除去機能ハイパフォーマンスデジタルフィルタ（HPDF）の使用例

HPDFを使用

バイブレータで振動をかけながら計量／昇降させて計量

HPDF+平均化ホールドを使用

不安定な被計量物の計量／激しく動きまわる動物の体重計量／不安定な被計量物の計量／撹拌しながら計量

HPDF+ピークホールドを使用

簡易ウエイトチェッカー
ウエイトチェッカー（被計量物を移動しながら止めないで計量）を構築できる。
重量がゼロ付近を超える時にピークホールドがスタート、タイマーでピークホールド解除。

製品仕様

オプション

ご注意）AD4410-03／AD4410-04／AD4410-07はいずれか1点のみ装着可。オプション装着時、20mAカレントループは使用できなくなる。
