エー・アンド・デイ

ウェイングインジケータ AD-4402

カタログ |

通常単価(税別): 14,195円～103,406円特別価格

税込単価: 15,615円～113,747円特別価格

一部SALE 2026.03.31まで

通常出荷日：5日目～6日目

多機能タイプのウェイングインジケータ。【特長】・フィールドバス対応。・計量の自動化、高速化に対応。・大...

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

主要用途

種類

防塵・防水機能

外形寸法（W）

(mm)

外形寸法（D）

(mm)

外形寸法（H）

(mm)

JANコード

品名

防塵・防水機能詳細

電源

使用温度湿度範囲

補足

最小発注数量

周辺機器	オプション	-	-	-	-	4981046618373	AD-4402用パネルカットサイズ変更板金（ステンレス）	-	-	-	AD-4402をAD-4325Aのパネルカットサイズに取り付け可能にします。	1個
周辺機器	オプション	-	-	-	-	4981046618380	AD-4402用CC-Linkインターフェイス	-	-	-	-	1個
はかり	本体	有り	192	177	96	4981046618304	-	IP65	AC100～240V（50／60Hz），約30VA	-5℃～40℃，85％RH以下（ただし結露しないこと）	-	1個
はかり	本体	有り	192	177	96	4981046041409	-	IP65	DC24V	-5℃～40℃，85％RH以下（ただし結露しないこと）	-	1個

通常単価(税別) (税込単価)	通常出荷日

14,195円 ( 15,615円 )	6日目
39,771円 ( 43,748円 )	5日目
103,406円 ( 113,747円 )	5日目
103,406円93,065円 ( 102,372円 )	5日目

基本情報

多機能タイプのウェイングインジケータ。
【特長】
・フィールドバス対応。
・計量の自動化、高速化に対応。
・大型文字、メッセージ表示など操作性
・大型表示部。
・制御盤に最適なコンパクトサイズが向上。
【用途】
・ホッパの簡易配合。
・充填用重量制御。

■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

商品仕様

オプションについてはこちらをご覧ください。

ウェイングインジケータ AD-4402の特長

小型のボディーでありながら、大型の表示部と充実した計量シーケンス機能を備える
プラントの様々な機器に対応するためにフィールドバス（CC-Link、DeviceNet、PROFIBUS）を用意
フィールドバス対応
計量の自動化、高速化に対応
メイン表示部は文字高18mmの大型蛍光表示管を採用
サブ表示部はコード名称やエラーメッセージ等を表示
制御盤に最適DINサイズと奥行き135mmの省スペース化を実現
充填、配合、混合等に対応するシーケンス機能を搭載
制御用入出力を各11点標準装備、端子への任意割当て可能
原料・配合コード別に100種類の登録が可能
標準でシリアル出力（RS-485、カレントループ）を装備、32台までのバス接続が可能（RS-485のみ）
ファンクションやコード等の設定がパソコンからダウンロード可能
あらゆる電源に自動対応
AD-4402はAC85～250Vまで切替なしで対応、AD-4402DはDC24V対応

搭載機能を利用した応用例

充填機能使用例
ノズル降下出力信号を利用して、粉体計量の際に集塵機の制御などを行うことも可能
補投入機能：判定時に不足が生じた場合に定量に達するまで再投入を行う

標準のRS-485を用いたネットワーク
32台までのネットワーク構築
PLC、PCから直接データの送受信が可能（重量値、コード読み出し、コード設定等）
接続の簡略化、大幅コストダウン

フィールドバス接続
ネットワークの拡大化／機器間の配線がシンプル／信号の送受信の簡略化／PLCの負担軽減

製品仕様

入力感度	0.3μV/d以上（d＝最小目盛）
ゼロ調整範囲	0mV～20mV
ロードセル印加電圧	DC10V±5%、230mA、リモートセンシング機能付き、350Ωロードセル8個まで接続可能
温度計数	ゼロ点：±0.2μV/ ℃ Typ. スパン：±8ppm / ℃ Typ.
非直線性	0.01% of F.S.
最大計測電圧	32mV
A/D変換方式	デルタシグマ方式
内部分解能	約1000000
最大表示分解能	16000d
サンプリング速度	100回/sec
表示部	メイン表示部・蛍光表示管（緑色）、7セグメント7桁、文字高：18mm ・正味もしくは総重量（切替）・単位表示（g、kg、t）サブ表示部・蛍光表示管（緑色）、7セグメント5×7ドット、文字高：5mm ・コード名名、設定値、累計値、その他・各種メッセージ、バーグラフ状態表示部・蛍光表示管（緑色）、5×7ドット・▲8個、シンボル10個
外部入出力	コントロールI/O ・入力11点機能選択可能（無電圧接点またはオープンコレクタ駆動）・出力11点機能選択可能（オープンコレクタ出力）・RS-485（Modbus-RTUにも対応）・カレントループ出力（弊社周辺機器接続用）
電源	AC100～240V（50/60Hz）約30VA DC24V（AD-4402D）
使用温湿度範囲	-5℃～40℃ / 85%R.H以下　（ただし結露しないこと）
外形寸法	192（W）×96（H）×177（D）mm
防塵・防水仕様	パネルマウント時、表示部IP65（付属のパッキン使用）

オプション

AD4402-10	パネルカットサイズ変更板金（ステンレス） AD-4402をAD-4325Aのパネルカットサイズに取り付け可能にします。
AD4402-20	CC-Linkインターフェイス
AD4402-21	DeviceNetインターフェイス
AD4402-22	PROFIBUSインターフェイス

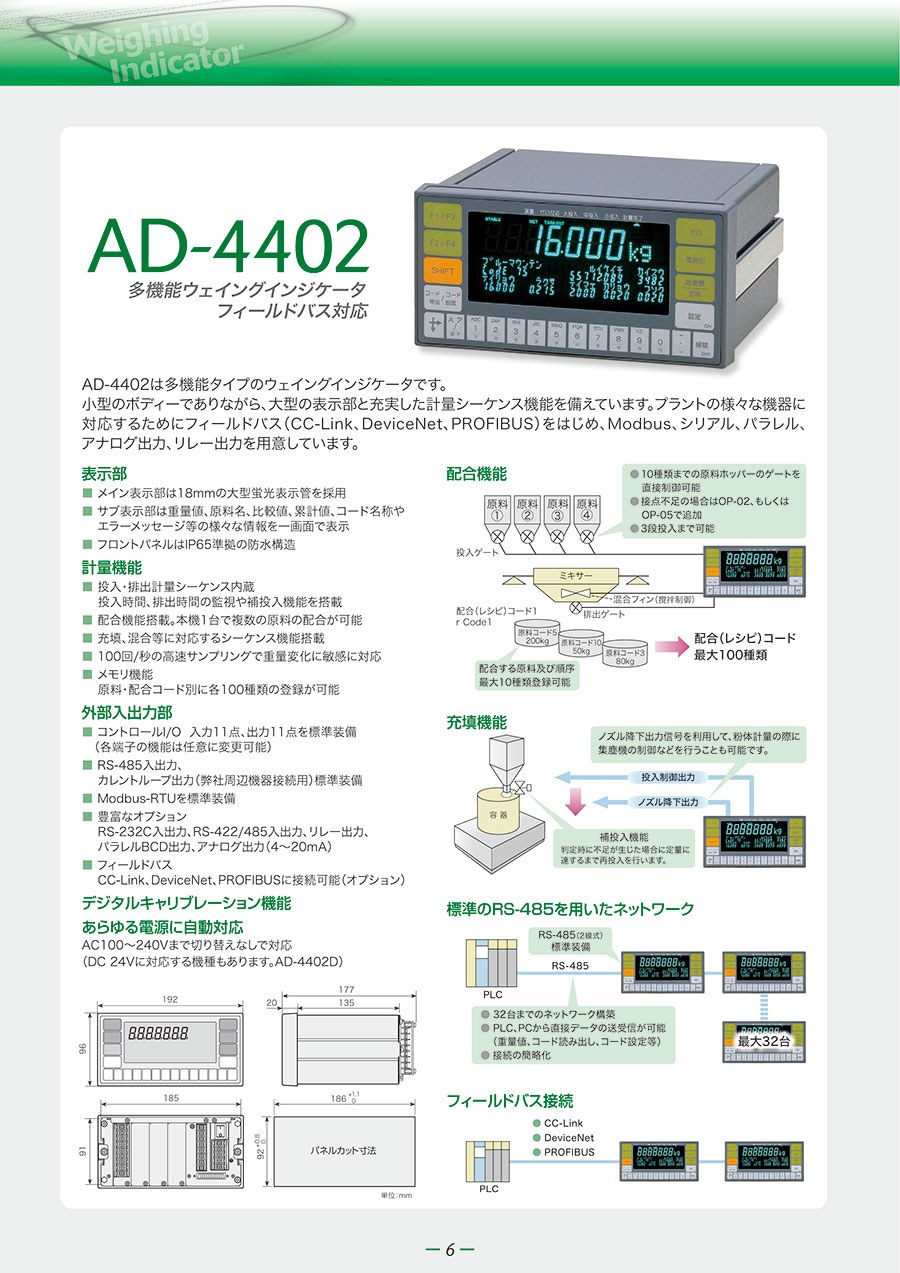

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
