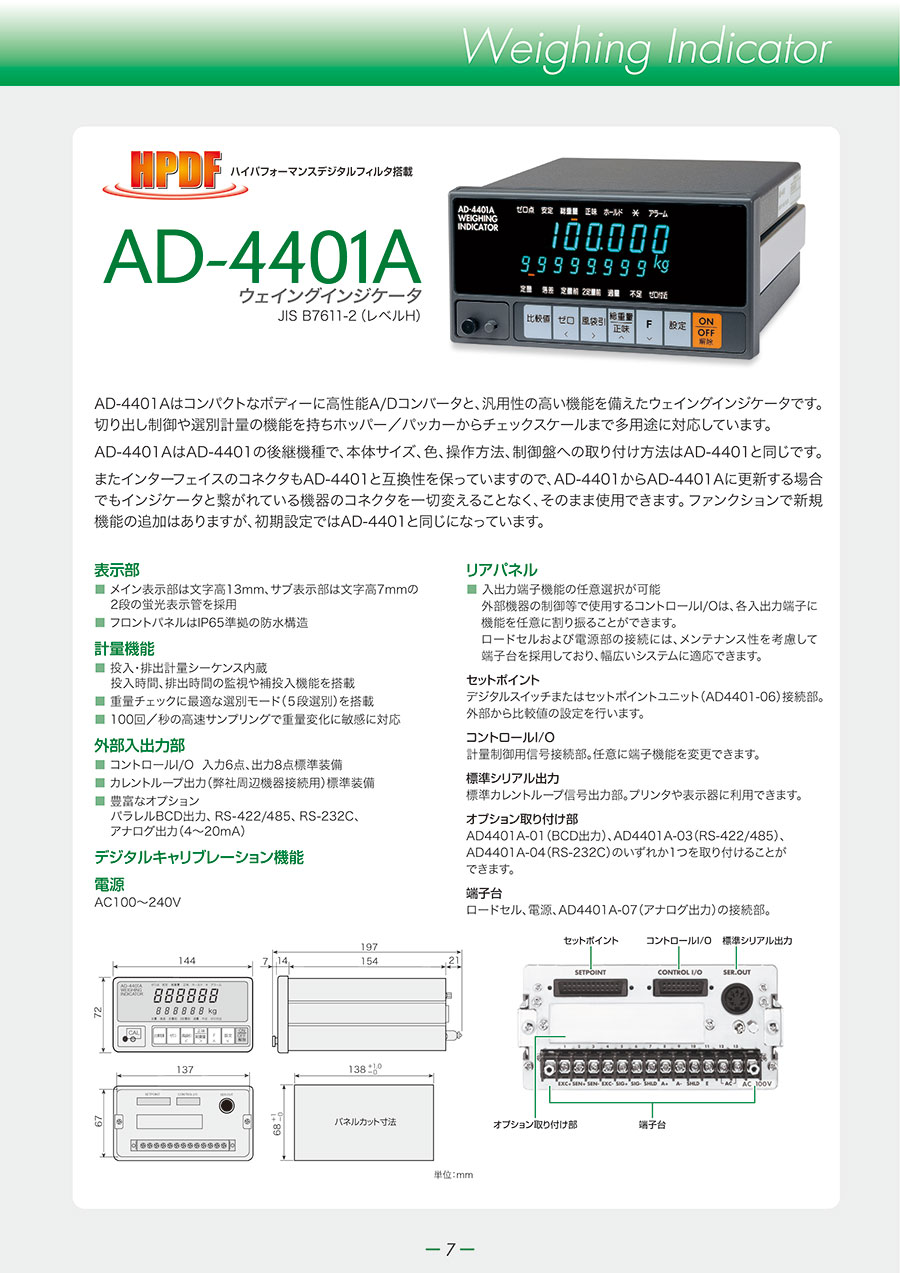

ウェイングインジケータ AD-4401A

製品特長・仕様

製品の基本仕様・特長

• 多彩なアプリケーション対応機能を盛り込み、様々なはかりシステムに適合。
• デジタルスパン機能でロードセル電圧の入力により、キャリブレーションが可能。
• 実負荷の作業が困難な場合に効果的。
• 計量完了時の正味重量を自動的に積算、累計重量と累計回数は不揮発性メモリにバックアップ。
• 投入／排出計量：各種タイマーにより、計量の細かい制御が可能。必要により、投入計量の排出制御、補投入等が設定できる（シーケンシャルモード）。
• 小型DINサイズ：幅144×高さ72×奥行154mm（フロントパネル、突起部を除く）の小型サイズで省スペースの取り付けが可能。

振動の多い環境で力を発揮するハイパフォーマンスデジタルフィルタ〈HPDF〉搭載
計量器への振動対策を必要とする環境下での、高精度と高速応答を両立。
機械的な防振対策を大きく軽減できるため、防振対策にかかる費用や維持費が大幅に削減できる。

リアパネル〈入出力端子機能の任意選択が可能〉
外部機器制御用I/Oは各入出力端子機能を固定していないので、任意に選択できる。
ロードセル及び電源部の接続には、メンテナンス性を考慮し端子台を採用しており、幅広いシステムに適応できる。

型番	AD-4401A
商品名	ウェイングインジケータ AD-4401A
入力感度	0.3μV/d以上（d＝最小目盛）
ゼロ調整範囲	0mV～20mV
ロードセル印加電圧	DC10V±5%、230mA、リモートセンシング機能付き 350Ωロードセルは8個まで接続可能
温度係数	ゼロ点：±0.2μV/ +0.008% of Dead Load/℃ Typ. スパン：±0.0008%/℃ Typ.
非直線性	0.01% of F.S.
最大計測電圧	32mV（3.2mV/V）
A/D変換方式	ΔΣ方式
内部分解能	約1,000,000
最大表示分解能	999,999d
サンプリング速度	100回/sec
メイン表示部	・蛍光表示管（コバルトブルー）、7セグメント7桁、文字高13mm ・正味もしくは総重量（切替） ・単位表示（g、kg、t）
サブ表示部	・蛍光表示管（コバルトブルー）、7セグメント8桁、文字高7mm ・総重量、正味、風袋、定量（基準値）累計重量、累計回数（1点選択）
状態表示部	蛍光表示管（オレンジ）、-マーク表示、14個
コントロールI/O	・入力6点選択（無電圧接点またはオープンコレクタ駆動） ・出力8点選択（オープンコレクタ出力）
標準シリアル出力	カレントループ出力（弊社周辺機器接続用）
セットポイント入力（BCD）	デジタルスイッチ及びAD4401-06（セットポイントユニット）接続用
電源	AC100V～240V （50/60Hz）、約30VA
使用温湿度範囲	-10℃～+40℃／20～85%R.H （ただし結露しないこと）
外形寸法	144（W）×72（H）×197（D）mm
防塵・防水仕様	パネルマウント時、表示部IP65（付属のパッキン使用）
標準付属品	端子台カバー 1枚、端子台カバー用ネジ 2本、コントロール入出力用コネクタ 1個、標準シリアル出力用コネクタ 1個、パネルマウント用パッキン 1個、ゴム足 4個、計量定格銘板 1枚、 ステータスシール 1枚
JAN code	4981046041317
画像

特許・証明書情報

• RoHS10物質：非対応
• 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
• 電池：内蔵・同梱はしてません。

外形図

使用方法・使用事例

【動作モード】

本器は動作状態に合わせてさまざまな「モード」があります。
モードの切り替えはキーの操作により行います。
実線の矢印の示す方向へのモード移行はできますが、それ以外は設定終了後の自動リセットか電源オフによるリセットしかできません。

選定サポート情報

AD-4401AをAD-4323／AD-4323Bのパネルカットサイズに取り付ける場合に使用する。

パネルカットサイズ変更板金（ステンレス）

注意・禁止事項

• 配線作業は、必ずシステムで使用している外部供給電源を全相遮断してからおこなってください。
• 配線作業後、必ず製品に付属の端子カバーを取り付けてください。
• 本製品の接地端子は、必ず接地してください。
• 制御線や通信ケーブルは、動力線と束線したり、近接したりしないでください。
• ロードセルケーブルは、高圧電線やインバータの負荷回路などのように高調波を含む回路とは十分に離してください。
• その他取扱説明書の【注意】をお読みください。

よくあるご質問（FAQ)

フロントパネルのアラーム表示が点灯した：

• 点灯条件は、ゼロ範囲エラー、ひょう量オーバー、ローバッテリー（メモリバックアップ用電池）、累計重量オーバーのときに点灯します。
  どのエラーかは目視確認または外部 I/Oを設定し出力を確認してください。条件を改善してから電源のON／OFFにてエラー消灯となります。

電源オフよりオンにした時に重量表示はオフした時と一緒の表示になるか？：

• バックアップバッテリにより電源オフ時の重量値を記憶しているので戻ります。

単純比較投入計量で投入スタート信号を入力しても大投入等の信号が出ない：

• 単純比較モードは、計量値に対し条件が合えば無条件で出力信号がON／OFFするモードです。
• シーケンシャルモードは、投入スタート信号を受けてから出力信号がON／OFFするモードです。
  また単純比較モードとシーケンシャルモードでは制御信号の出力論理が逆となりますので注意が必要です。
