エー・アンド・デイ

LCM13/LCM19シリーズ用浮上がり防止機構付き振れ止め金具

LCM13/LCM19シリーズ用浮上がり防止機構付き振れ止め金具
  • LCZAP1413
  • LCZAP1414
  • LCZAP1415
通常単価(税別)
28,635円～128,104円
税込単価
31,499円～140,914円
通常出荷日：5日目

振れ止め機能と浮き上り防止機能を備えたビーム型ロードセル用ステンレス製マウント金具です。

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    LCZAP1413LCZAP1413
    LCZAP1414LCZAP1414
    LCZAP1415LCZAP1415

    適用機種・シリーズ

    JANコード

    重量

    (kg)

    		最小発注数量
    LCM13K100，LCM13K200，LCM13K300，LCM13K500，LCM13T001，LCM13T1.5，LCM19K500，LCM19T001，LCM19T1.5
    4981046616263
    3.4
    1個
    LCM13T002，LCM13T003，LCM19T002
    4981046616270
    6
    1個
    LCM13T005
    4981046616287
    12
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    28,635円
    ( 31,499円 )
    5日目
    47,725円
    ( 52,498円 )
    5日目
    128,104円
    ( 140,914円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    振れ止め機能と浮き上り防止機能を備えたビーム型ロードセル用ステンレス製マウント金具です。

    ■ウェイトチェッカ特集ページのご紹介
    生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

    商品仕様

    製品特長・仕様

    製品の基本仕様・特長

    • 別売のLCM13、LCM19シリーズビーム型ロードセルと組み合わせる事により、自動調芯機能を備えたオールステンレス製圧縮型計量モジュールとなります。

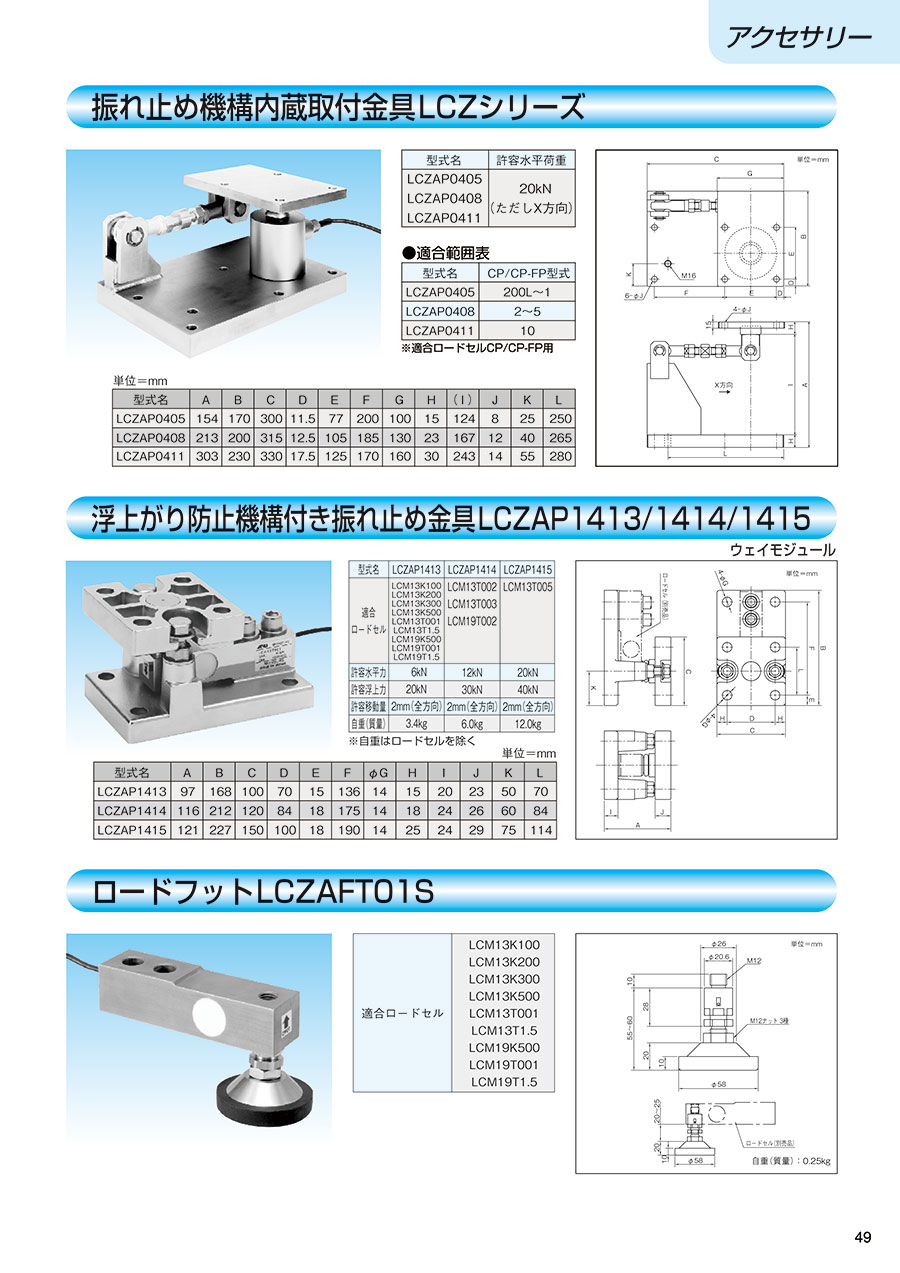

    規格表

    LCM13/LCM19シリーズ用浮上がり防止機構付き振れ止め金具 規格表

    外形図

    LCM13/LCM19シリーズ用浮上がり防止機構付き振れ止め金具 外形図

    使用方法・使用事例

    使用方法

    • 振れ止め機能と浮き上り防止機能を備えたビーム型ロードセル用ステンレス製マウント金具です。

    選定サポート情報

    型式LCZAP1413LCZAP1414LCZAP1415
    許容過負荷ロードセル定格容量の 150%
    許容水平力6kN12kN20kN
    許容浮上力20kN30kN40kN
    許容移動量2mm （全方向）2mm （全方向）2mm （全方向）
    自重 （ロードセルを含む）4.4kg7.5kg14.5kg
    適合ロードセル （定格容量）LCM13K100 （1kN）
    LCM13K200 （2kN）
    LCM13K300 （3kN）
    LCM13K500 （5kN）
    LCM13T001 （10kN）
    LCM13T1.5 （15kN）
    LCM19K500 （5kN）
    LCM19T001 （10kN）
    LCM19T1.5 （15kN）    		LCM13T002 （20kN）
    LCM13T003 （30kN）
    LCM19T002 （20kN）    		LCM13T005 （50kN）

    注意・禁止事項

    • ロードセルは精度や応答性に優れている分、設置する機器の構造や設置方法に配慮が必要となります。
      性能を十分に引き出すために正しく設置してください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
