ステンレス耐圧防爆型ビーム型ロードセル LCM17シリーズ
- 通常単価(税別)
- 78,293円～96,020円特別価格
- 税込単価
- 86,122円～105,622円特別価格
通常出荷日：5日目
引張・圧縮の両用可能なステンレス耐圧防爆型ビーム型ロードセル。【特長】・可燃性危険物を取り扱う環境下に...
詳細を確認- 画像は代表画像になります。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

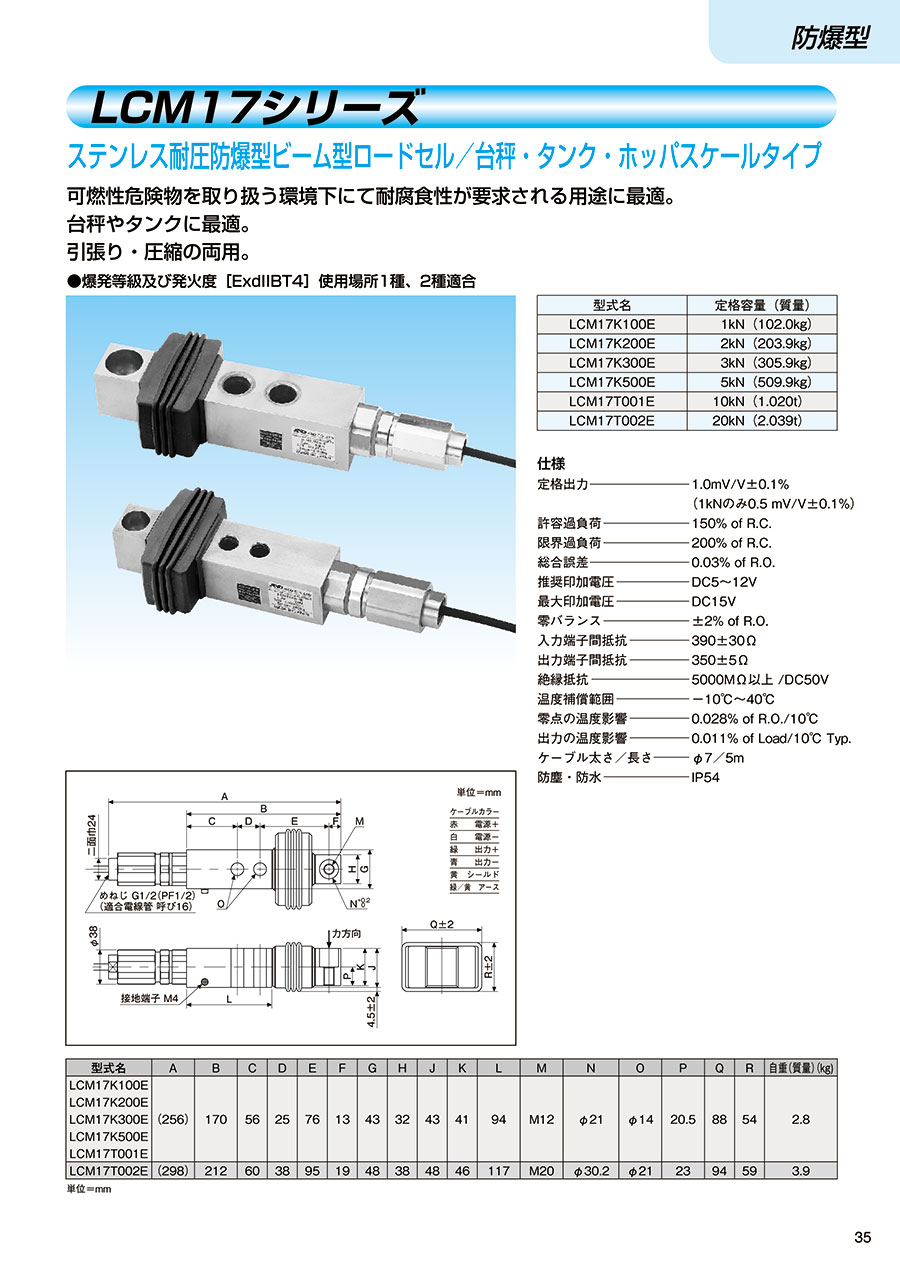

ステンレス耐圧防爆型ビーム型ロードセル LCM17シリーズの仕様
| 型式名 | 定格容量（質量） |
|---|---|
| LCM17K100E | 1kN（102.0kg） |
| LCM17K200E | 2kN（203.9kg） |
| LCM17K300E | 3kN（305.9kg） |
| LCM17K500E | 5kN（519.9kg） |
| LCM17T001E | 10kN（1.020t） |
| LCM17T002E | 20kN（2.039t） |
| 定格出力 | 1.0mV/V±0.1% 0.5 mV/V±0.1%（LCM17K100Eのみ） |
|---|---|
| 許容過負荷 | 150% of R.C. |
| 限界過負荷 | 200% of R.C. |
| 総合誤差 | 0.03% of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | ±2% of R.O. |
| 入力端子間抵抗 | 390±30Ω |
| 出力端子間抵抗 | 350±5Ω |
| 絶縁抵抗 | 5000MΩ/DC50V |
| 温度補償範囲 | -10℃～40℃ |
| 零点の温度影響 | 0.028% of R.O./10℃ |
| 出力の温度影響 | 0.011% of Load/10℃ Typ. |
| ケーブル太さ／長さ | φ7／5m |
| 防塵・防水性 | IP54 |
| ケーブルカラー | 赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド、緑/黄：アース |
| 本体質量 | 2.8kg 3.9kg（LCM17T002Eのみ） |
| ケーブルカラー | |
|---|---|
| 赤 | 電源＋ |
| 白 | 電源ー |
| 緑 | 出力＋ |
| 青 | 出力ー |
| 黄 | シールド |
| 緑/黄 | アース |
外形寸法図（単位：mm）
| 形式名 | A | B | C | D | E | F | G | H | J | K | L | M | N | O | P | Q | R | 自重（質量）（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LCM17K100E | （256） | 170 | 56 | 25 | 76 | 13 | 43 | 32 | 43 | 41 | 94 | M12 | φ21 | φ14 | 20.5 | 88 | 54 | 2.8 |
| LCM17K200E | ||||||||||||||||||
| LCM17K300E | ||||||||||||||||||
| LCM17K500E | ||||||||||||||||||
| LCM17T001E | ||||||||||||||||||
| LCM17T002E | （298） | 212 | 60 | 38 | 95 | 19 | 48 | 38 | 48 | 46 | 117 | M20 | φ30.25 | φ21 | 23 | 94 | 59 | 3.9 |
（単位：mm）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
87,788円76,208円 ( 83,829円 ) | 5日目 |
78,293円76,210円 ( 83,831円 ) | 5日目 |
78,293円76,210円 ( 83,831円 ) | 5日目 |
87,788円76,208円 ( 83,829円 ) | 5日目 |
78,293円76,210円 ( 83,831円 ) | 5日目 |
96,020円92,630円 ( 101,893円 ) | 5日目 |
詳細情報
基本情報
引張・圧縮の両用可能なステンレス耐圧防爆型ビーム型ロードセル。
【特長】
・可燃性危険物を取り扱う環境下にて耐腐食性が要求される用途に最適。
・爆発等級及び発火度（ExdIIBT4）使用場所1種、2種適合。
【用途】
・台秤やタンクに最適。
ご注意
- 画像は代表画像になります。
■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
商品担当おすすめ
エー・アンド・デイ
天びん・台はかり用ACアダプタ
エー・アンド・デイ
デジタル台はかり FGシリーズ
ステンレス耐圧防爆型ビーム型ロードセル LCM17シリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q設置にあたっての注意事項はありますか？
A
本機は「ExdIIBT4」仕様の耐圧防爆電気機器であり、正しく設置が行われない場合、爆発の危険性があります。
設置作業は、防爆電気機器設置作業の十分な知識を有した保守員以外の者の設置作業を禁じます。
設置作業は、防爆電気機器設置作業の十分な知識を有した保守員以外の者の設置作業を禁じます。
