耐圧防爆型密閉ロードセル TP-FPシリーズ
- 通常単価(税別)
- 198,766円～361,924円特別価格
- 税込単価
- 218,643円～398,116円特別価格
通常出荷日：5日目
電気的出力が大で、490N～500kNまでのワイドレンジな耐圧防爆型密閉ロードセル。【特長】・引張りタ...
詳細を確認未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

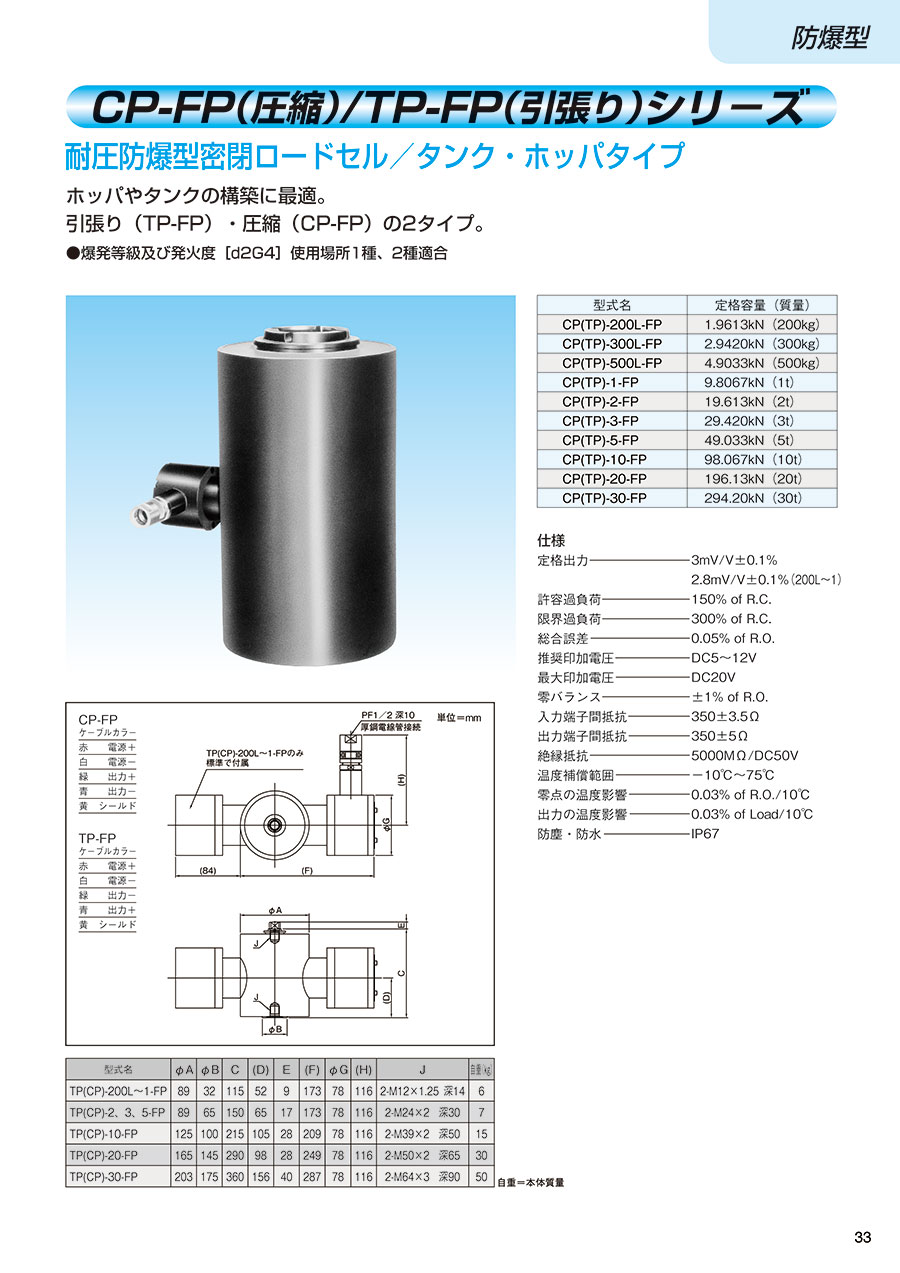

耐圧防爆型密閉ロードセル TP-FPシリーズの仕様
| 定格出力 | 3mV/V±0.1% 2.8mV/V±0.1%（200L～1） |
|---|---|
| 許容過負荷 | 150% of R.C. |
| 限界過負荷 | 300% of R.C. |
| 総合誤差 | 0.05% of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC20V |
| 零バランス | ±1% of R.O. |
| 入力端子間抵抗 | 350±3.5Ω |
| 出力端子間抵抗 | 350±5Ω |
| 絶縁抵抗 | 5000MΩ／DC50V |
| 温度補償範囲 | -10℃～75℃ |
| 零点の温度影響 | 0.03% of R.O.／10℃ |
| 出力の温度影響 | 0.03% of Load／10℃ Typ. |
| 防塵・防水性 | IP67 |
| 本体質量 | 7kg（TP-2-FP／ TP-3-FP／TP-5-FP） 15kg（TP-10-FP） 30kg（TP-20-FP） |
| 型式名 | 定格容量（質量） |
|---|---|
| TP-2-FP | 19.613kN （2t） |
| TP-3-FP | 29.420kN （3t） |
| TP-5-FP | 49.033kN （5t） |
| TP-10-FP | 98.067kN （10t） |
| TP-20-FP | 196.13kN （20t） |
外形寸法図
| 型式名 | φA | φB | C | （D） | E | （F） | φG | （H） | J | 自重（kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| TP-2、3、5-FP | 89 | 65 | 150 | 65 | 17 | 173 | 78 | 116 | 2-M24×2 深30 | 7 |
| TP-10-FP | 125 | 100 | 215 | 105 | 28 | 209 | 78 | 116 | 2-M39×2 深50 | 15 |
| TP-20-FP | 165 | 145 | 290 | 98 | 28 | 249 | 78 | 116 | 2-M50×2 深65 | 30 |
（単位：mm）
自重=本体質量。
詳細情報
基本情報
電気的出力が大で、490N～500kNまでのワイドレンジな耐圧防爆型密閉ロードセル。
【特長】
・引張りタイプ。
・爆発等級及び発火度［d2G4］使用場所1種、2種適合。
・ホッパやタンクの構築に最適。
【用途】
・タンクの計量。
・ホッパの計量。
■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
商品担当おすすめ
エー・アンド・デイ
天びん・台はかり用ACアダプタ
エー・アンド・デイ
デジタル台はかり FGシリーズ
耐圧防爆型密閉ロードセル TP-FPシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q設置にあたっての注意事項はありますか？
A
本機は「ExdIIBT4」仕様の耐圧防爆電気機器であり、正しく設置が行われない場合、爆発の危険性があります。
設置作業は、防爆電気機器設置作業の十分な知識を有した保守員以外の者の設置作業を禁じます。
設置作業は、防爆電気機器設置作業の十分な知識を有した保守員以外の者の設置作業を禁じます。
