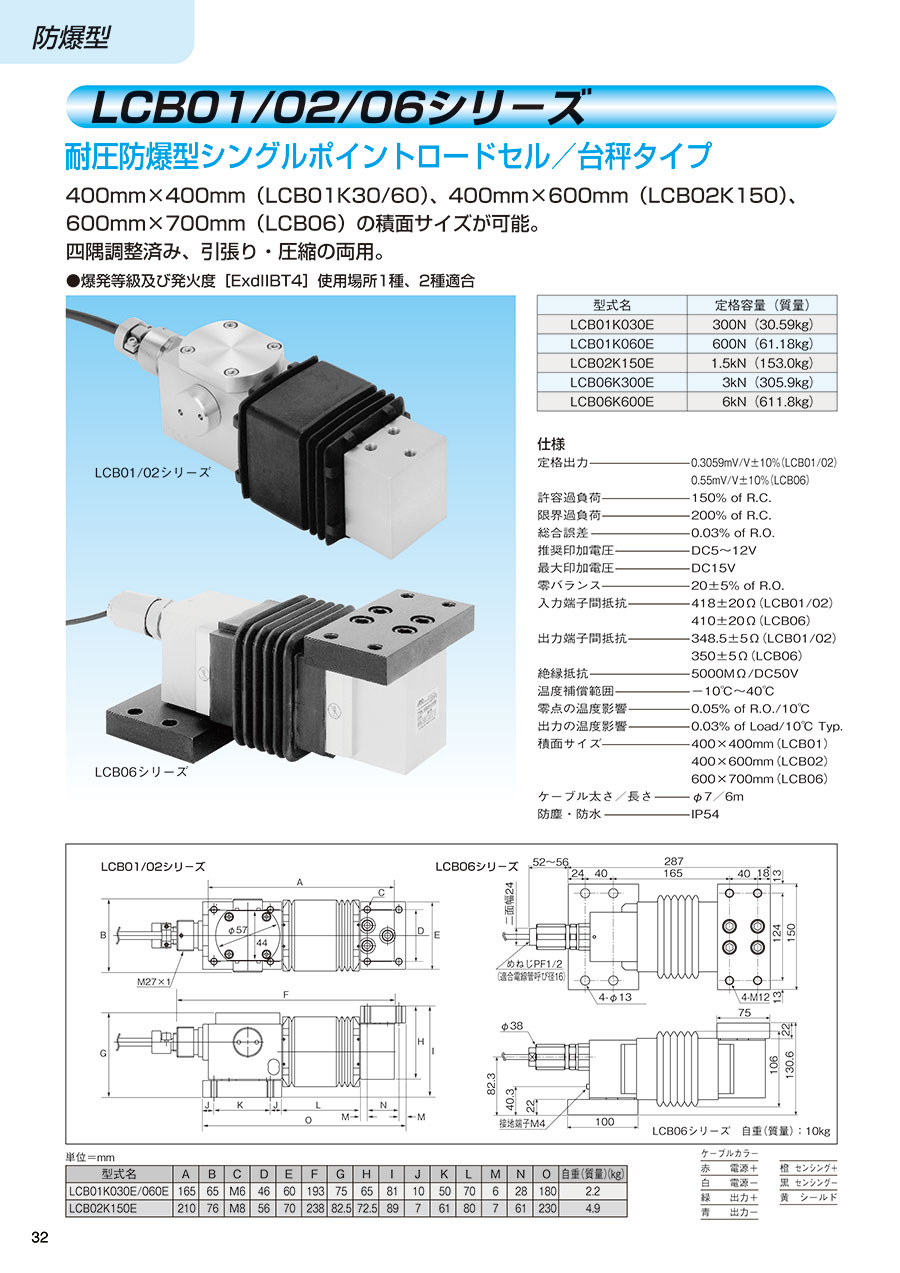

耐圧防爆型シングルポイントロードセル LCB01/02/06シリーズ
- 通常単価(税別)
- 96,020円～132,951円特別価格
- 税込単価
- 105,622円～146,246円特別価格
引張・圧縮の両用可能なシングルポイントロードセル。【特長】・耐圧防爆型。・四隅調整済。・爆発等級及び発...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品特長・仕様
製品の基本仕様・特長
【使用例】
耐圧防爆エリアの計量、配合、充填用の計量台に最適
規格表
| 型式名 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | 自重（質量）（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LCB01K030E／060E | 165 | 65 | M6 | 46 | 60 | 193 | 75 | 65 | 81 | 10 | 50 | 70 | 6 | 28 | 180 | 2.2 |
| LCB02K150E | 210 | 76 | M8 | 56 | 70 | 238 | 82.5 | 72.5 | 89 | 7 | 61 | 80 | 7 | 61 | 230 | 4.9 |
外形図
選定サポート情報
| 型名 | LCB01K030E | LCB01K060E | LCB02K150E | LCB06K300E | LCB06K600E |
|---|---|---|---|---|---|
| 定格容量 （質量） | 300N（30.59kg） | 600N（61.18kg） | 1.5kN（153.0kg） | 3kN（305.9kg） | 6kN（611.8kg） |
| 定格出力 | 0.3059mV/V±10% | 0.55mV/V±10% | |||
| 許容過負荷 | 150%ofR.C. | ||||
| 限界過負荷 | 200%ofR.C. | ||||
| 総合誤差 | 0.03%ofR.O. | ||||
| 推奨印加 電圧 | DC5～12V | ||||
| 最大印加 電圧 | DC15V | ||||
| 零バランス | 20±5%ofR.O. | ||||
| 入力端子間抵抗 | 410±20Ω | ||||
| 出力端子間抵抗 | 350±5Ω | ||||
| 絶縁抵抗 | 5,000MΩ/DC50V | ||||
| 温度補償 範囲 | -10℃～+40℃ | ||||
| 零点の温度影響 | 0.05%ofR.O./10℃ | ||||
| 出力の温度影響 | 0.03%ofLoad/10℃Typ. | ||||
| ケーブル太さ／長さ | φ7／6m | ||||
| 積面サイズ | 400×400mm | 400×600mm | 600×700mm | ||
| 防塵・防水性 | IP54 | ||||
| ケーブル ラー | 赤：電源+、白：電源-、緑：出力+、青：出力-、橙：センシング+、黒：センシング-、黄：シールド | ||||
| 本体質量 | 2.2kg | 4.9kg | 10kg | ||
| 型名 | LCB01K030E | LCB01K060E | LCB02K150E |
|---|---|---|---|
| 画像 |  |  |  |
| JAN code | 4981046614405 | 4981046614412 | 4981046614429 |
| 型名 | LCB06K300E | LCB06K600E |
|---|---|---|
| 画像 |  |  |
| JAN code | 4981046614436 | 4981046614443 |
注意・禁止事項
- （1）本機は「ExdIBT4」仕様の耐圧防爆電気機器であり、正しく設置が行われない場合、爆発の危険性があります。
設置作業は、防爆電気機器設置作業の十分な知識を有した保守員以外の者の設置作業を禁じます
よくあるご質問（FAQ）
保証はどの様になってますか？：
- 部品単体の保証はしておりますが、組み込み等行った際の精度保証等はございません。お客様の機構等に依存する為、ご理解を下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
96,020円92,630円 ( 101,893円 ) | 5日目 |
96,020円92,630円 ( 101,893円 ) | 5日目 |
124,229円106,315円 ( 116,947円 ) | 5日目 |
132,951円126,848円 ( 139,533円 ) | 5日目 |
132,951円126,848円 ( 139,533円 ) | 5日目 |
詳細情報
基本情報
引張・圧縮の両用可能なシングルポイントロードセル。
【特長】
・耐圧防爆型。
・四隅調整済。
・爆発等級及び発火度［ExdIIBT4］使用場所1種、2種適合。
・400×400mm（LCB01）、400×600mm（LCB02）、600×700mm（LCB06）の積面サイズが可能。
・台秤タイプ。
【用途】
・可燃性危険物を取り扱う工場や現場で計量、配合、充填用の計量台をシンプルに製作できる。
