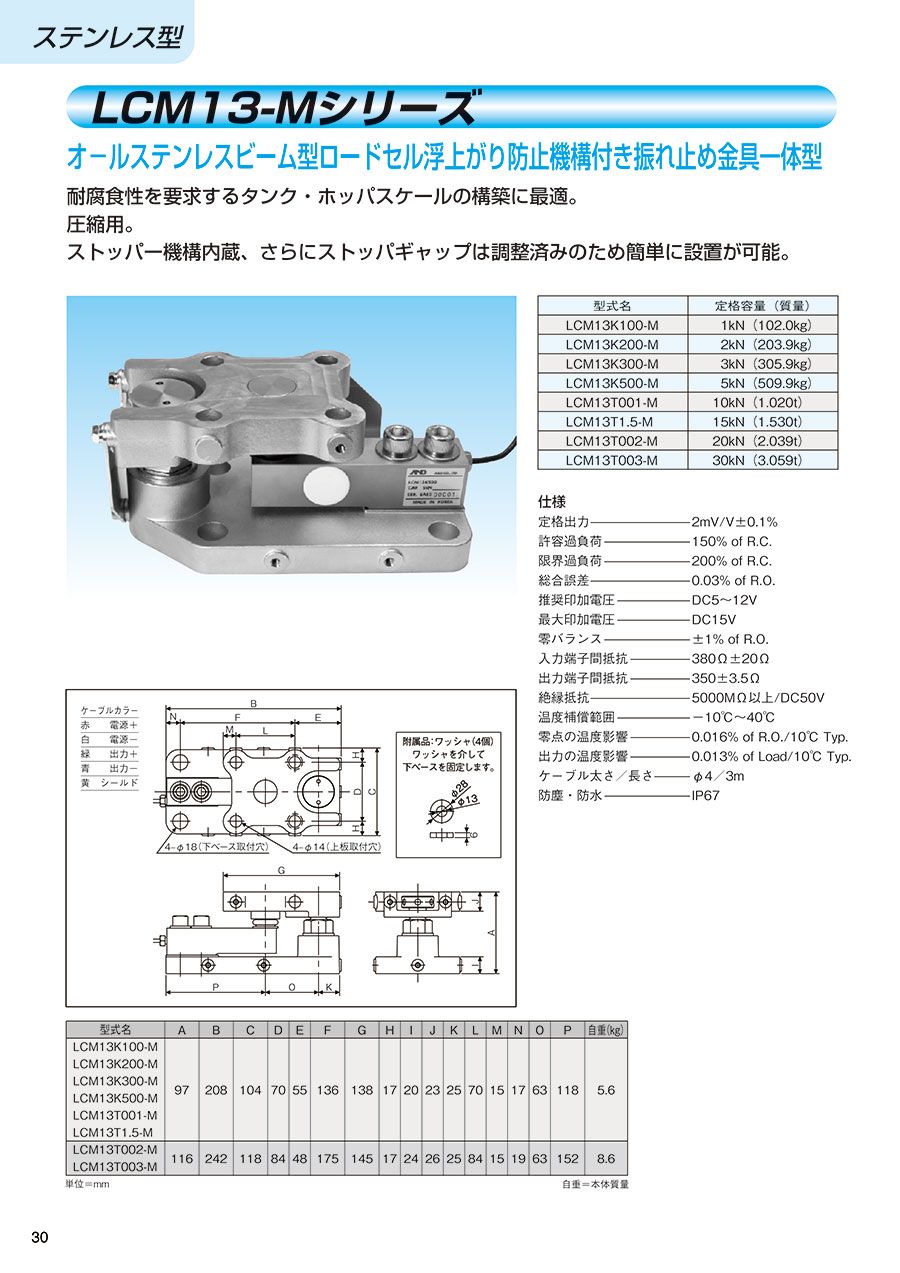

オールステンレスビーム型ロードセル 浮上がり防止機構付き振れ止め金具一体型 LCM13-Mシリーズ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 通常単価(税別)
- 66,475円～88,633円特別価格
- 税込単価
- 73,123円～97,496円特別価格
ストッパー機構内蔵、さらにストッパギャップは調整済みのため簡単に設置が可能なロ...
詳細情報を確認する未確定：候補が8型番あります。
商品仕様
オールステンレスビーム型ロードセル 浮上がり防止機構付き振れ止め金具一体型 LCM13-Mシリーズの仕様
| 定格出力 | 2mV／V±0.1% |
|---|---|
| 許容過負荷 | 150% of R.C. |
| 限界過負荷 | 200% of R.C. |
| 総合誤差 | 0.03% of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | ±1% of R.O. |
| 入力端子間抵抗 | 約380±20Ω |
| 出力端子間抵抗 | 350±3.5Ω |
| 絶縁抵抗 | 5000MΩ／DC50V |
| 温度補償範囲 | -10℃～40℃ |
| 零点の温度影響 | 0.016% of R.O.／10℃ |
| 出力の温度影響 | 0.013% of Load／10℃ Typ. |
| ケーブル太さ／長さ | φ4／3m |
| 防塵・防水性 | IP67 |
| ケーブルカラー | 赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド |
| 本体質量 | 5.6kg（LCM13-K100-M／LCM13-K200-M／LCM13-K300-M／LCM13-K500-M／LCM13-T001-M／LCM13-T1.5-M） 8.6kg（LCM13-T002-M／LCM13-T003-M） |
| 型式名 | 定格容量（質量） |
|---|---|
| LCM13-K100-M | 1kN （102.0kg） |
| LCM13-K200-M | 2kN （203.9kg） |
| LCM13-K300-M | 3kN （305.9kg） |
| LCM13-K500-M | 5kN （509.9kg） |
| LCM13-T001-M | 10kN （1.020t） |
| LCM13-T1.5-M | 15kN （1.530t） |
| LCM13-T002-M | 20kN （2.039t） |
| LCM13-T003-M | 30kN （3.059t） |
附属品：ワッシャ（4個）
ワッシャを介して下ベースを固定する。
外形寸法図
| 型式名 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | 自重（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LCM13K100-M LCM13K200-M LCM13K300-M LCM13K500-M LCM13T001-M LCM13T1.5-M | 97 | 208 | 104 | 70 | 55 | 136 | 138 | 17 | 20 | 23 | 25 | 70 | 15 | 17 | 63 | 118 | 5.6 |
| LCM13T002-M LCM13T003-M | 116 | 242 | 118 | 84 | 48 | 175 | 145 | 17 | 24 | 26 | 25 | 84 | 15 | 19 | 63 | 152 | 8.6 |
（単位：mm）
自重=本体質量。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
66,475円 ( 73,123円 ) | 5日目 |
66,475円 ( 73,123円 ) | 5日目 |
66,475円65,265円 ( 71,792円 ) | 5日目 |
66,475円65,265円 ( 71,792円 ) | 5日目 |
66,475円 ( 73,123円 ) | 5日目 |
88,633円85,787円 ( 94,366円 ) | 5日目 |
88,633円 ( 97,496円 ) | 5日目 |
74,537円 ( 81,991円 ) | 5日目 |
詳細情報
基本情報
ストッパー機構内蔵、さらにストッパギャップは調整済みのため簡単に設置が可能なロードセル。
【特長】
・圧縮タイプ。
・浮上がり防止機構付き振れ止め金具一体型。
・ステンレス製。
【用途】
・耐腐食性を要求するタンク・ホッパスケールの構築に。
ご注意
- 画像は代表画像になります。
■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
商品担当おすすめ
エー・アンド・デイ
天びん・台はかり用ACアダプタ
エー・アンド・デイ
デジタル台はかり FGシリーズ
オールステンレスビーム型ロードセル 浮上がり防止機構付き振れ止め金具一体型 LCM13-Mシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q保持板の取り外すタイミングを教えて下さい。
A
保持板は設置後取り外してください。
取り外した後で設置はしないでください。
取り外した後で設置はしないでください。
