エー・アンド・デイ

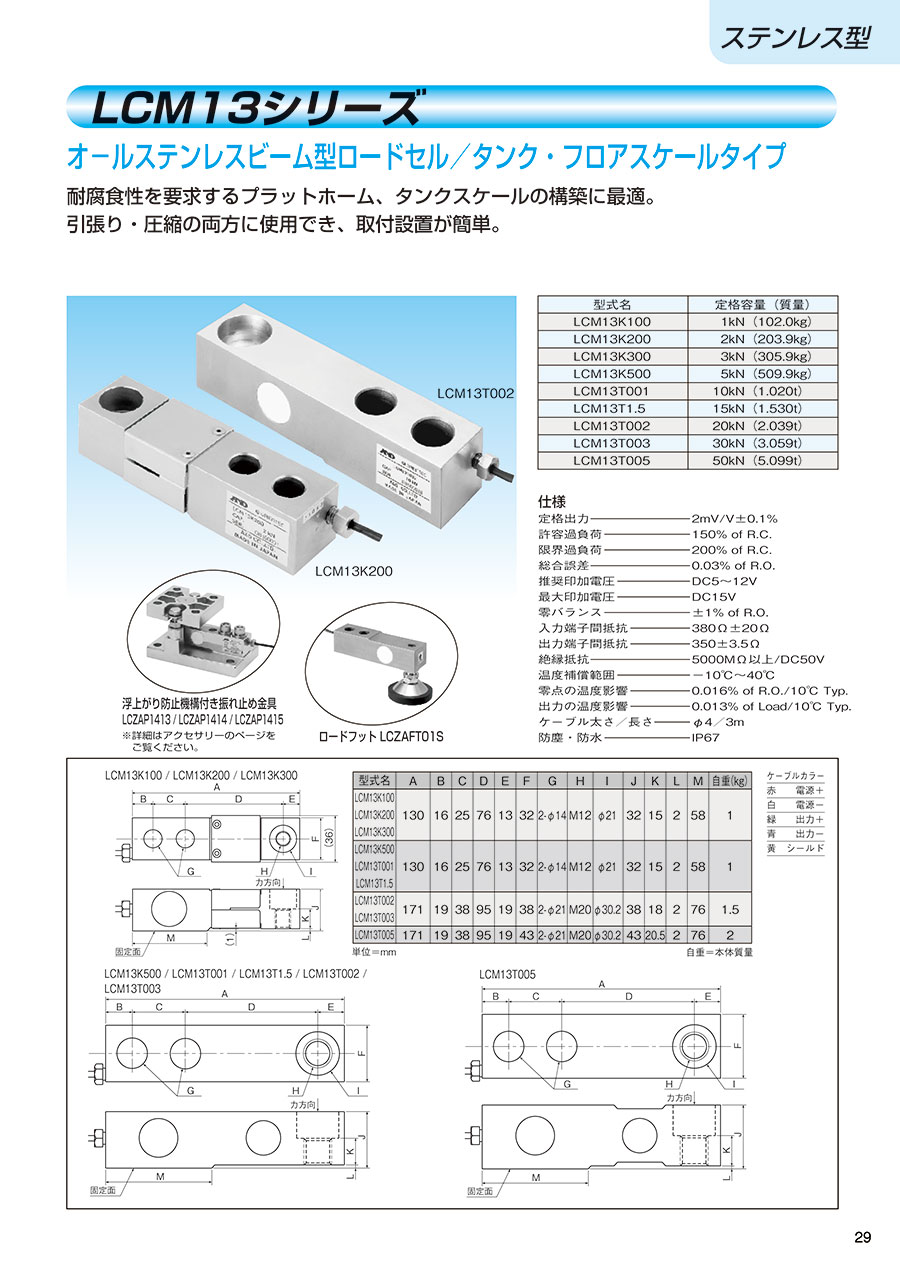

オールステンレスビーム型ロードセル LCM13シリーズ

オールステンレスビーム型ロードセル LCM13シリーズ
  • LCM13T002
  • LCM13K200
  • 一部SALE 2026/03/31まで
  • 数量スライド割引
この商品のFAQをみる（1件）
通常単価(税別)
21,676円～31,021円特別価格
税込単価
23,844円～34,123円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ロードセルケーブル

エー・アンド・デイ

ロードセルケーブル
0
通常価格(税別)： 5,000円 (税込価格：5,500円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

超小型アナログシグナルコンディショナー AD-4541-V/AD-4541-I

エー・アンド・デイ

超小型アナログシグナルコンディショナー AD-4541-V/AD-4541-I
0
通常価格(税別)： 10,990円 (税込価格：12,089円)

通常出荷日：在庫品1日目

取付設置が簡単なビーム型ロードセル。【特長】・引張・圧縮の両用。・タンク・フロ...

詳細情報を確認する

ご注意

  • 画像は代表画像になります。
未確定：候補が9型番あります。
    数量：

    商品仕様

    製品特長・仕様

    規格表

    型式名ABCDEFGHIJKLM自重（kg）
    LCM13K100
    LCM13K200
    LCM13K300    		13016257613322-φ14M12φ2132152581
    LCM13K500
    LCM13T001
    LCM13T1.5    		13016257613322-φ14M12φ2132152581
    LCM13T002
    LCM13T003    		17119389519382-φ21M20φ30.238182761.5
    LCM13T00517119389519432-φ21M20φ30.24320.52762

    自重=本体質量。

    特許・証明書情報

    • RoHS10物質：非対応
    • 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
    • 電池：内蔵・同梱してません。

    外形図

    LCM13K100／LCM13K200／LCM13K300

    LCM13K100／LCM13K200／LCM13K300

    LCM13K500／LCM13T001／LCM13T1.5／LCM13T002／LCM13T003

    LCM13K500／LCM13T001／LCM13T1.5／LCM13T002／LCM13T003

    LCM13T005

    LCM13T005

    選定サポート情報

    型名LCM13K100LCM13K200LCM13K300LCM13K500LCM13T001LCM13T1.5LCM13T002LCM13T003LCM13T005
    定格容量
    （質量）    		1kN（102.0kg）2kN（203.9kg）3kN（305.9kg）5kN（509.9kg）10kN（1.020t）15kN（1.530t）20kN（2.039t）30kN（3.059t）50kN（5.099t）
    定格出力2mV/V±0.1%
    許容過負荷150%ofR.C.
    限界過負荷200%ofR.C.
    総合誤差0.03%ofR.O.
    推奨印加
    電圧    		DC5～12V
    最大印加
    電圧    		DC15V
    零バランス±1%ofR.O.
    入力端子間抵抗約380±20Ω
    出力端子間抵抗350±3.5Ω
    絶縁抵抗5,000MΩ/DC50V
    温度補償
    範囲    		-10℃～+40℃
    零点の温度影響0.016%ofR.O./10℃Typ.
    出力の温度影響0.013%ofLoad/10℃Typ.
    ケーブル太さ／長さφ4／3m
    防塵・防水性IP67
    ケーブル
    カラー    		赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド
    本体質量1.0kg1.5kg2.0kg
    型名LCM13K100LCM13K200LCM13K300
    画像オールステンレスビーム型ロードセル LCM13シリーズ：LCM13K100（4981046613781_ステンレスビームセル）.jpgオールステンレスビーム型ロードセル LCM13シリーズ：LCM13K200（4981046613798_ステンレスビームセル）.jpgオールステンレスビーム型ロードセル LCM13シリーズ：LCM13K300（4981046613804_ステンレスビームセル）.jpg
    JAN code498104661378149810466137984981046613804
    型名LCM13K500LCM13T001LCM13T1.5
    画像オールステンレスビーム型ロードセル LCM13シリーズ：LCM13K500（4981046613811_ロードセル）.jpgオールステンレスビーム型ロードセル LCM13シリーズ：LCM13T001（4981046613828_ロードセル）.jpgオールステンレスビーム型ロードセル LCM13シリーズ：LCM13T1.5（4981046613835_ステンレスビーム型ロードセル）.jpg
    JAN code498104661381149810466138284981046613835
    型名LCM13T002LCM13T003LCM13T005
    画像オールステンレスビーム型ロードセル LCM13シリーズ：LCM13T002（4981046613842_ロードセル）.jpgオールステンレスビーム型ロードセル LCM13シリーズ：LCM13T003（4981046613859_ロードセル）.jpgオールステンレスビーム型ロードセル LCM13シリーズ：LCM13-T005（LCM13T005_4981046613866）.jpg
    JAN code498104661384249810466138594981046613866

    注意・禁止事項

    • （1）ロードセルの性能を引き出す為には、以下の項目について注意して下さい。
      -1）安定したロードセル供給電源
      -2）安定したウェイングインジケータ（精度に準じた桁数が必要です）
      -3）温度変化が出来る限り小さい場所
      -4）ロードセル・プラットフォームが平行に保てる場所
      -5）外部からの振動やノイズの無い場所
    • （2）その他注意点は、エー・アンド・デイ社の取扱説明書・アプリケーションノード等にてご確認下さい。

    よくあるご質問（FAQ）

    保証はどの様になってますか？：

    • 部品単体の保証はしておりますが、組み込み等行った際の精度保証等はございません。お客様の機構等に依存する為、ご理解を下さい。

    型番リスト

    表示件数
  • 1
    • 型番
    LCM13K100
    LCM13K200
    LCM13K300
    LCM13K500
    LCM13T001
    注文停止中
    LCM13T002
    LCM13T003
    LCM13T005
    LCM13T1.5

    定格容量

    JANコード

    		RoHS?最小発注数量
    1kN（102.0kg）
    4981046613781
    10
    1個
    2kN（203.9kg）
    4981046613798
    10
    1個
    3kN（305.9kg）
    4981046613804
    10
    1個
    5kN（509.9kg）
    4981046613811
    10
    1個
    10kN（1.020t）
    4981046613828
    10
    1個
    20kN（2.039t）
    4981046613842
    10
    1個
    30kN（3.059t）
    4981046613859
    10
    1個
    50kN（5.099t）
    4981046613866
    10
    1個
    15kN（1.530t）
    4981046613835
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    26,645円
    ( 29,310円 )
    5日目
    26,645円
    ( 29,310円 )
    5日目
    26,645円
    ( 29,310円 )
    5日目
    21,676円20,104円
    ( 22,114円 )
    8日目
    21,676円
    ( 23,844円 )
    6日目
    29,804円
    ( 32,784円 )
    5日目
    24,656円
    ( 27,122円 )
    5日目
    31,021円
    ( 34,123円 )
    5日目
    27,095円
    ( 29,805円 )
    8日目
  • 1

    • 詳細情報

    基本情報

    取付設置が簡単なビーム型ロードセル。
    【特長】
    ・引張・圧縮の両用。
    ・タンク・フロアスケールタイプ
    ・ステンレス型。
    【用途】
    ・耐腐食性を要求するプラットホーム、タンクスケールの構築に。

    ご注意

    • 画像は代表画像になります。
    ■ウェイトチェッカ特集ページのご紹介
    生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    オールステンレスビーム型ロードセル LCM13シリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q取付方法について教えて下さい。
    A
    本製品の取り扱い説明書に記載させていただいております。下記リンク先を御確認下さい。
    https://www.aandd.co.jp/adhome/pdf/manual/loadcell/lcm13.pdf
