未確定：候補が6型番あります。
エー・アンド・デイ

オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ

オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ
  • 一部SALE 2026/03/31まで
  • 数量スライド割引
この商品のFAQをみる（1件）
通常単価(税別)
40,443円～48,863円特別価格
税込単価
44,487円～53,749円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

S字タイプ汎用型ロードセル LC-1205

エー・アンド・デイ

S字タイプ汎用型ロードセル LC-1205
0
通常価格(税別)： 5,057円 (税込価格：5,563円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ビーム型ロードセル LCM19シリーズ

エー・アンド・デイ

ビーム型ロードセル LCM19シリーズ
0
通常価格(税別)： 14,707円 (税込価格：16,178円)

通常出荷日：在庫品1日目

苛酷な環境下でも高い信頼性を実現したビーム型ロードセル。【特長】・引張・圧縮の...

詳細情報を確認する

ご注意

  • 画像は代表画像になります。
未確定：候補が6型番あります。
    数量：

    商品仕様

    製品特長・仕様

    製品の基本仕様・特長

    【使用例】

    • 台はかり
    • ホッパースケール
    • パッカースケール
    • 配合スケール
    • 力計測
    定格出力2.0394mV/V±0.2%
    許容過負荷200% of R.C.
    限界過負荷200% of R.C.
    総合誤差0.05% of R.O.
    推奨印加電圧DC5～12V
    最大印加電圧DC15V
    零バランス±1% of R.O.
    入力端子間抵抗約400Ω
    出力端子間抵抗350±3.5Ω
    絶縁抵抗5,000MΩ/DC50V
    温度補償範囲-10℃～+60℃
    零点の温度影響0.07% of R.O./10℃
    出力の温度影響0.02% of Load/10℃ Typ.
    ケーブル太さ／長さφ6／5m
    防塵・防水性IP67
    ケーブルカラー赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド
    本体質量0.8kg
    型番LC4221-K010LC4221-K020LC4221-K050
    定格容量（質量）100N （10.20kg）200N （20.39kg）500N （50.99kg）
    JAN code498104661364449810466136514981046613668
    画像オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観1オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観2オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観3
    型番LC4221-K100LC4221-K200LC4221-K300
    定格容量（質量）1kN （102.0kg）2kN （203.9kg）3kN （305.9kg）
    JAN code498104661367549810466136824981046613699
    画像オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観4オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観5オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外観6

    規格表

    型番ABCDE
    LC4221-K010、020、050271865φ6.6φ8.1
    LC4221-K100、200、300252065φ8.4φ10.1

    特許・証明書情報

    • RoHS10物質：非対応
    • 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）

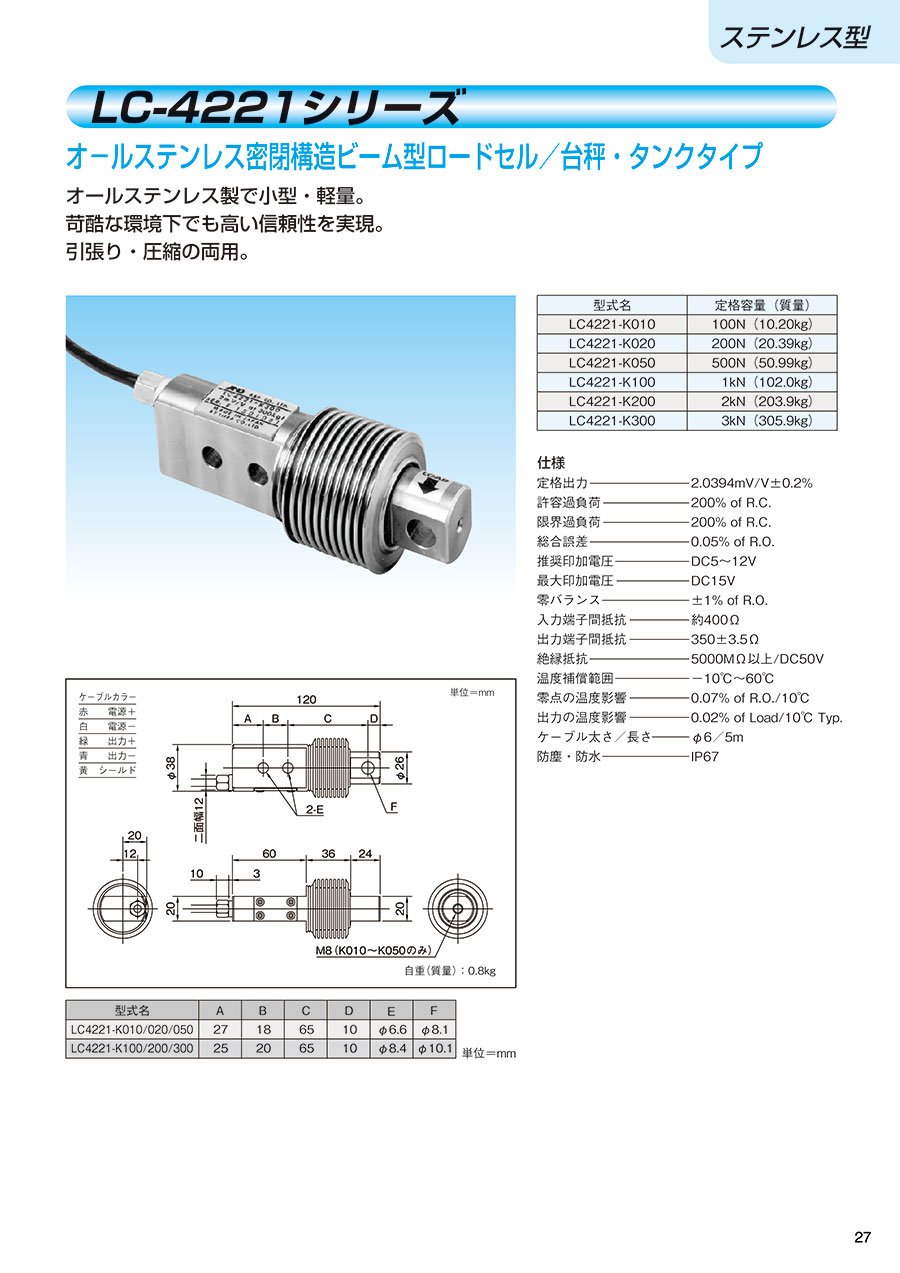

    外形図

    オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズ 外形寸法図

    注意・禁止事項

    • （1）ロードセルの性能を引き出す為には、以下の項目について注意して下さい。
      -1） 安定したロードセル供給電源
      -2） 安定したウェイング インジケータ （精度に準じた桁数が必要です）
      -3） 温度変化が出来る限り小さい場所
      -4） ロードセル・プラットフォームが平行に保てる場所
      -5） 外部からの振動やノイズの無い場所

    （2）その他注意点は、エーアンドディー社の取扱説明書・アプリケーションノード等にてご確認下さい。

    よくあるご質問（FAQ）

    保証はどの様になってますか？：
    • 部品単体の保証はしておりますが、組み込み等行った際の精度保証等はございません。お客様の機構等に依存する為、ご理解を下さい。

    型番リスト

    表示件数
  • 1
    • 型番
    LC4221-K010
    LC4221-K020
    LC4221-K050
    注文停止中
    LC4221-K100
    LC4221-K200
    LC4221-K300

    定格容量

    JANコード

    		RoHS?最小発注数量
    100N（10.20kg）
    4981046613644
    10
    1個
    200N（20.39kg）
    4981046613651
    10
    1個
    500N（50.99kg）
    4981046613668
    10
    1個
    1kN（102.0kg）
    4981046613675
    10
    1個
    2kN（203.9kg）
    4981046613682
    10
    1個
    3kN（305.9kg）
    4981046613699
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    41,362円
    ( 45,498円 )
    5日目
    41,362円
    ( 45,498円 )
    5日目
    40,443円
    ( 44,487円 )
    5日目
    48,863円
    ( 53,749円 )
    5日目
    43,578円
    ( 47,936円 )
    5日目
    48,863円44,054円
    ( 48,459円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    苛酷な環境下でも高い信頼性を実現したビーム型ロードセル。
    【特長】
    ・引張・圧縮の両用。
    ・オールステンレス製で小型・軽量。
    ・台秤・タンクタイプ。
    【用途】
    ・台秤やホッパ等の製作が簡単。

    ご注意

    • 画像は代表画像になります。
    ■ウェイトチェッカ特集ページのご紹介
    生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    オールステンレス密閉構造ビーム型ロードセル LC-4221シリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q本製品のロードセル1台で使用は可能でしょうか？
    A
    本製品は基本マルチポイントで使用する製品になります。
    1台でご使用の場合は、シングルポイントのロードセルをご使用下さい。
