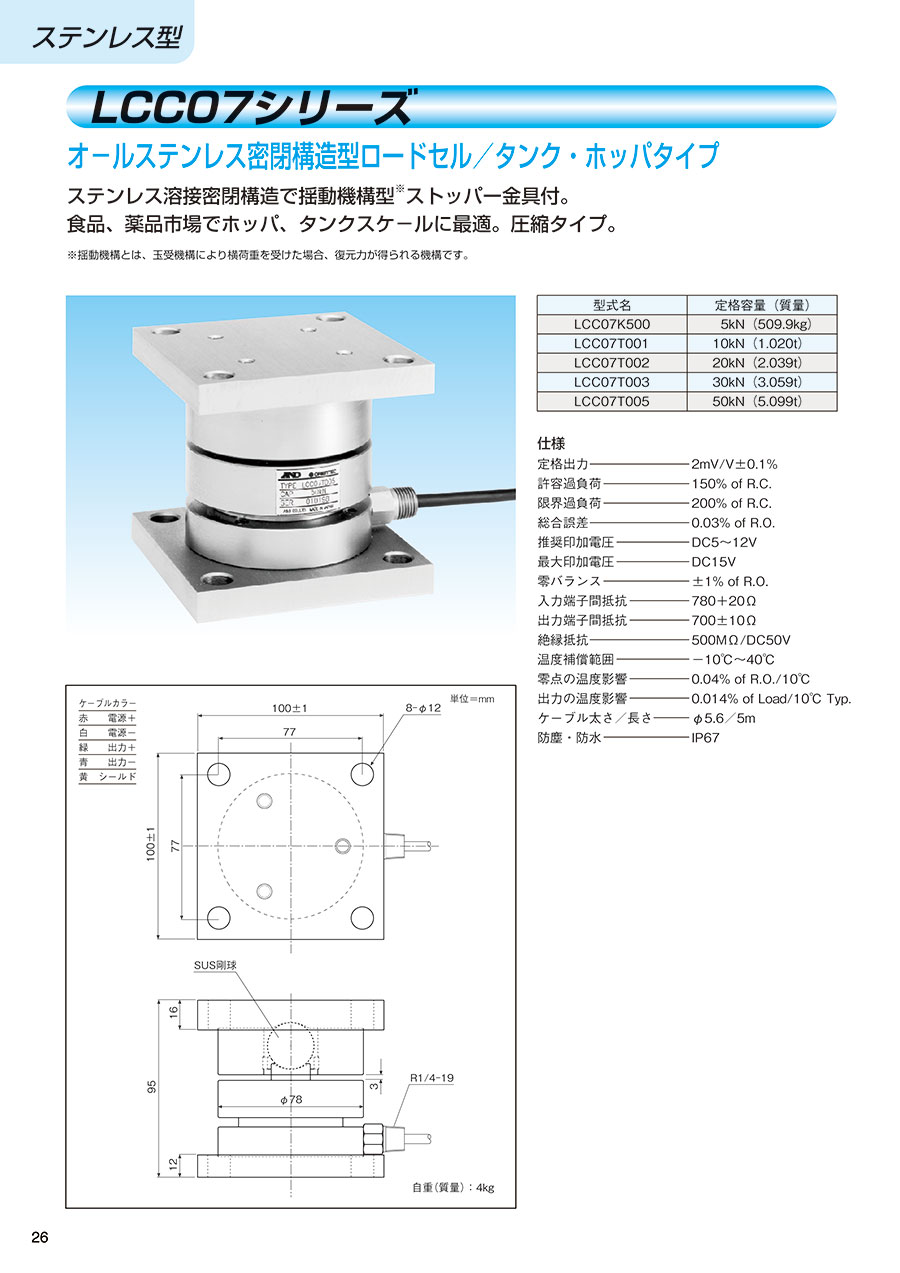

オールステンレス密閉構造型ロードセル LCC07シリーズ
- 通常単価(税別)
- 88,633円～99,383円特別価格
- 税込単価
- 97,496円～109,321円特別価格
通常出荷日：5日目
ステンレス溶接密閉構造で揺動機構型のロードセル。【特長】・圧縮タイプ。・ストッパー金具付き。・揺動機構...
詳細を確認- 画像は代表画像になります。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品特長・仕様
特許・証明書情報
- RoHS10物質：非対応
- 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
- 電池：内蔵・同梱してません。
外形図
選定サポート情報
| 型名 | LCC07K500 | LCC07T001 | LCC07T002 | LCC07T003 | LCC07T005 |
|---|---|---|---|---|---|
| 定格容量 （質量） | 5kN（509.9kg） | 10kN（1.020t） | 20kN（2.039t） | 30kN（3.059t） | 50kN（5.099t） |
| 定格出力 | 2mV/V±0.1% | ||||
| 許容過負荷 | 150%ofR.C. | ||||
| 限界過負荷 | 200%ofR.C. | ||||
| 総合誤差 | 0.03%ofR.O. | ||||
| 推奨印加 電圧 | DC5～12V | ||||
| 最大印加 電圧 | DC15V | ||||
| 零バランス | ±1%ofR.O. | ||||
| 入力端子間抵抗 | 780±20Ω | ||||
| 出力端子間抵抗 | 700±10Ω | ||||
| 絶縁抵抗 | 500MΩ以上/DC50V | ||||
| 温度補償 範囲 | -10℃～+40℃ | ||||
| 零点の温度影響 | 0.04%ofR.O./10℃ | ||||
| 出力の温度影響 | 0.014%ofLoad/10℃Typ. | ||||
| ケーブル太さ／長さ | φ5.6／5m | ||||
| 防塵・防水性 | IP67 | ||||
| ケーブル カラー | 赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド | ||||
| 本体質量 | 4kg | ||||
| 型名 | LCC07K500 | LCC07T001 | LCC07T002 |
|---|---|---|---|
| 画像 |  |  |  |
| JAN code | 4981046613736 | 4981046613743 | 4981046613750 |
| 型名 | LCC07T003 | LCC07T005 |
|---|---|---|
| 画像 |  |  |
| JAN code | 4981046613767 | 4981046613774 |
注意・禁止事項
- （1）許容横荷重以上で横振れストッパを常用しないでください。ロードセルの故障の原因となります。ストッパが動作するような大きな横荷重で常時使用する場合はステー等を併用して設置してください。
- （2）ロードセルのダイヤフラムに傷を付けないように、取り扱いに注意してください。傷が付くとロードセルの故障の原因となります
- （3）ロードセルのゴミ、ホコリ、汚物等の付着を取り除いて、常にクリーンな状態で使用してください。
- （4）ロードセルとガイドリングの隙間にゴミ等が入り込まないように定期的に点検してください。
- （5）その他、取扱説明書・アプリケーションノートをご確認下さい。
よくあるご質問（FAQ）
保証はどの様になってますか？：
- 部品単体の保証はしておりますが、組み込み等行った際の精度保証等はございません。お客様の機構等に依存する為、ご理解を下さい。
詳細情報
基本情報
ステンレス溶接密閉構造で揺動機構型のロードセル。
【特長】
・圧縮タイプ。
・ストッパー金具付き。
・揺動機構型（玉受機構により横荷重を受けた場合、復元力が得られる機構）。
【用途】
・食品、薬品市場でホッパ、タンクスケールに最適。
ご注意
- 画像は代表画像になります。
■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
商品担当おすすめ
エー・アンド・デイ
天びん・台はかり用ACアダプタ
エー・アンド・デイ
デジタル台はかり FGシリーズ
オールステンレス密閉構造型ロードセル LCC07シリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取付方法について教えて下さい。
A
本製品の取り扱い説明書に記載させていただいております。下記リンク先を御確認下さい。
https://www.aandd.co.jp/adhome/pdf/manual/loadcell/lcc07.pdf
https://www.aandd.co.jp/adhome/pdf/manual/loadcell/lcc07.pdf
