エー・アンド・デイ

密閉構造ビーム型ロードセル LBPシリーズ

カタログ |

一部SALE 2026/03/31まで
数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 88,633円～248,458円特別価格

税込単価: 97,496円～273,304円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エー・アンド・デイ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エー・アンド・デイ

通常出荷日：2 日目～

引張・圧縮の両用可能な密閉構造ビーム型ロードセル。【特長】・リン青銅ベローズを...

限界過負荷
200%R.C.
材質
その他
商品分類
本体
材質詳細
鉄

ご注意

画像は代表画像になります。

未確定：候補が12型番あります。

商品仕様
型番リスト
詳細情報

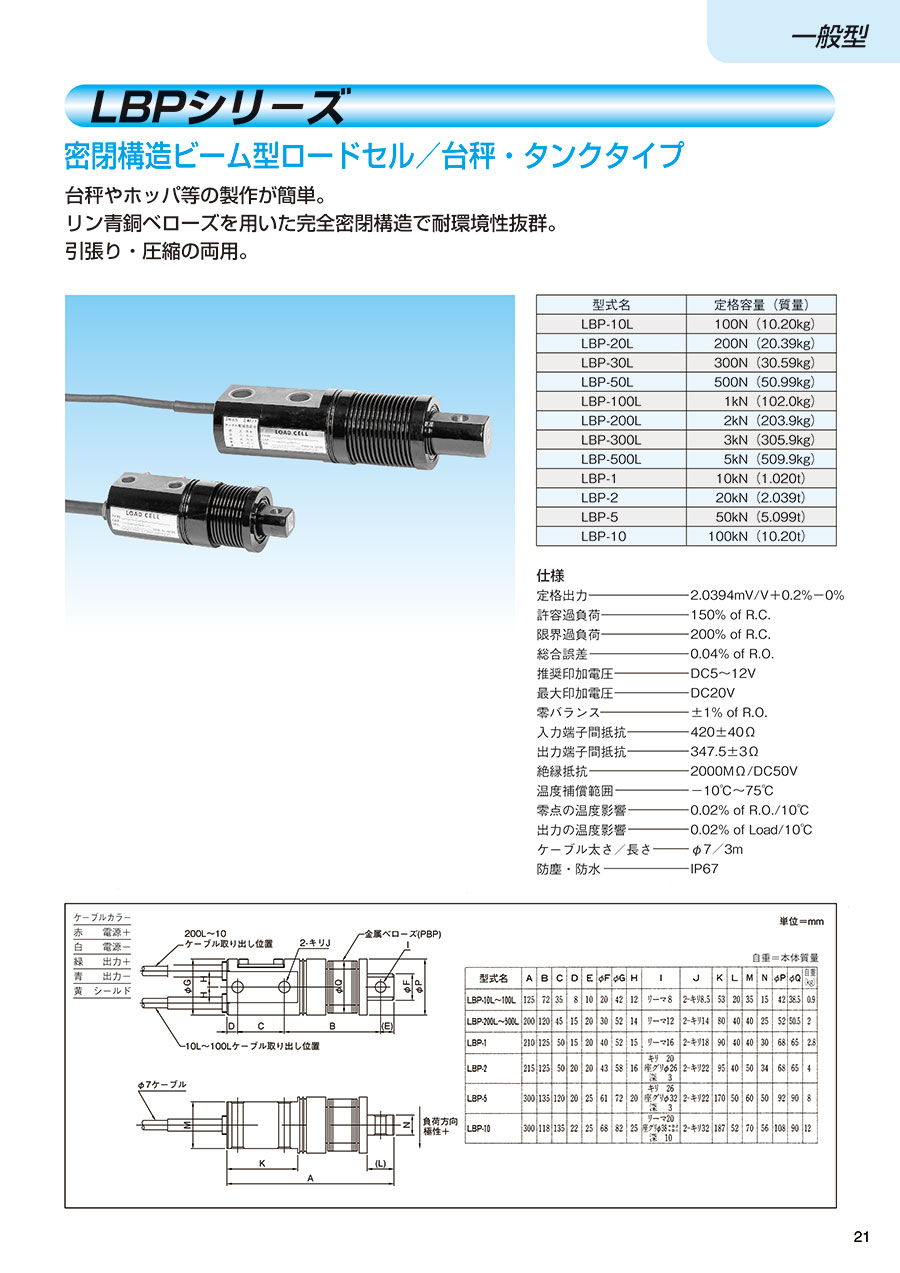

カタログ

商品仕様

密閉構造ビーム型ロードセル LBPシリーズの仕様

定格出力	2.0394mV/V+0.2%-0%
許容過負荷	150% of R.C.
限界過負荷	200% of R.C.
総合誤差	0.04% of R.O.
推奨印加電圧	DC5～12V
最大印加電圧	DC20V
零バランス	±1% of R.O.
入力端子間抵抗	420±40Ω
出力端子間抵抗	347.5±3Ω
絶縁抵抗	2000MΩ／DC50V
温度補償範囲	-10℃～75℃
零点の温度影響	0.02% of R.O.／10℃
出力の温度影響	0.02% of Load／10℃
ケーブル太さ／長さ	φ7／3m
防塵・防水性	IP67
ケーブルカラー	赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド
本体質量	0.9kg（LBP-10L／LBP-20L／LBP-30L／LBP-50L／LBP-100L） 2.0kg（LBP-200L／LBP-300L／LBP-500L） 2.8kg（LBP-1） 4.0kg（LBP-2） 8.0kg（LBP-5） 12kg（LBP-10）

型式名	定格容量（質量）
LBP-10L	100N （10.20kg）
LBP-20L	200N （20.39kg）
LBP-30L	300N （30.59kg）
LBP-50L	500N （50.99kg）
LBP-100L	1kN （102.0kg）
LBP-200L	2kN （203.9kg）
LBP-300L	3kN （305.9kg）
LBP-500L	5kN （509.9kg）
LBP-1	10kN （1.020t）
LBP-2	20kN （2.039t）
LBP-5	50kN （5.099t）
LBP-10	100kN （10.20t）

外形寸法図

型式名	A	B	C	D	E	φF	φG	H	I	J	K	L	M	N	φP	φQ	自重（kg）
LBP-10L～100L	125	72	35	8	10	20	42	12	リーマ8	2-キリ8.5	53	20	35	15	42	38.5	0.9
LBP-200L～500L	200	120	45	15	20	30	52	14	リーマ12	2-キリ14	80	40	40	25	52	50.5	2
LBP-1	210	125	50	15	20	40	52	15	リーマ16	2-キリ18	90	40	40	30	68	65	2.8
LBP-2	215	125	50	20	20	43	58	16	キリ 20 座グリ φ26 深 3	2-キリ22	95	40	50	34	68	65	4
LBP-5	300	135	120	20	25	61	72	20	キリ 26 座グリ φ32 深 3	2-キリ22	170	50	60	50	92	90	8
LBP-10	300	118	135	22	25	68	82	25	リーマ 20 座グリ φ38（+0.1～+0.2）深 10	2-キリ32	187	52	70	56	108	90	12

（単位：mm）

自重=本体質量。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

定格容量	JANコード	最小発注数量

10kN（1.020t）	4981046615938	1個
20kN（2.039t）	4981046615945	1個
50kN（5.099t）	4981046615952	1個
100kN（10.20t）	4981046615969	1個
100N（10.20kg）	4981046615853	1個
200N（20.39kg）	4981046615860	1個
300N（30.59kg）	4981046615877	1個
500N（50.99kg）	4981046615884	1個
1kN（102.0kg）	4981046615891	1個
2kN（203.9kg）	4981046615907	1個
3kN（305.9kg）	4981046615914	1個
5kN（509.9kg）	4981046615921	1個

通常単価(税別) (税込単価)	通常出荷日

107,099円102,890円 ( 113,179円 )	5日目
124,229円 ( 136,652円 )	5日目
153,215円130,263円 ( 143,289円 )	5日目
248,458円 ( 273,304円 )	5日目
88,633円85,787円 ( 94,366円 )	5日目
88,633円85,787円 ( 94,366円 )	5日目
88,633円85,787円 ( 94,366円 )	5日目
92,327円 ( 101,560円 )	5日目
92,327円89,215円 ( 98,137円 )	5日目
96,020円 ( 105,622円 )	5日目
96,020円92,630円 ( 101,893円 )	5日目
107,665円 ( 118,432円 )	5日目

詳細情報

基本情報

基本情報

引張・圧縮の両用可能な密閉構造ビーム型ロードセル。
【特長】
・リン青銅ベローズを用いた完全密閉構造で耐環境性抜群。
【用途】
・台秤・タンクタイプ台秤やホッパ等の製作が簡単。

ご注意

画像は代表画像になります。

■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介

カタログ

カタログ (見開き版)

商品担当おすすめ

エー・アンド・デイ
パーソナル電子天びん EK-iシリーズ
様々な用途に使用可能な、コンパクトで高分解能なデジタルはかり。
エー・アンド・デイ
デジタル台はかり FGシリーズ
村上衡器
高感度上皿天びん HS型本体のみ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

密閉構造ビーム型ロードセル LBPシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q本製品のロードセル1台で使用は可能でしょうか？

本製品は基本マルチポイントで使用する製品になります。
1台でご使用の場合は、シングルポイントのロードセルをご使用下さい。
