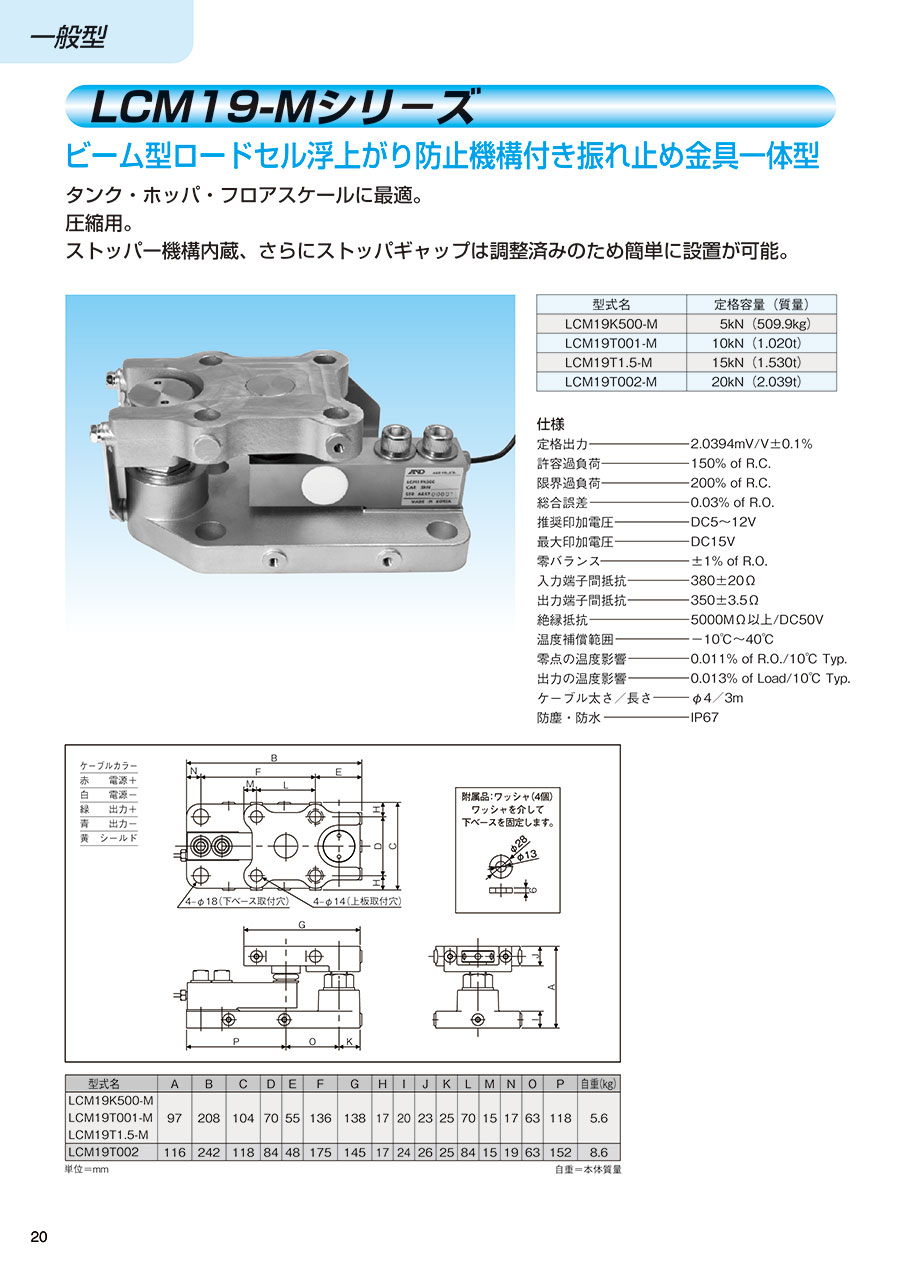

ビーム型ロードセル 浮上がり防止機構付き振れ止め金具一体型 LCM19-Mシリーズ
- 通常単価(税別)
- 62,782円～81,247円特別価格
- 税込単価
- 69,060円～89,372円特別価格
通常出荷日：5日目
ストッパギャップが調整済みのため簡単に設置が可能なビーム型ロードセル。【特長】・圧縮タイプ。・ストッパ...
詳細を確認- 画像は代表画像になります。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
ビーム型ロードセル 浮上がり防止機構付き振れ止め金具一体型 LCM19-Mシリーズの仕様
| 定格出力 | 2.0394mV/V±0.1% |
|---|---|
| 許容過負荷 | 150% of R.C. |
| 限界過負荷 | 200% of R.C. |
| 総合誤差 | 0.03% of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | ±1% of R.O. |
| 入力端子間抵抗 | 380±20Ω |
| 出力端子間抵抗 | 350±3.5Ω |
| 絶縁抵抗 | 5000MΩ以上／DC50V |
| 温度補償範囲 | -10℃～40℃ |
| 零点の温度影響 | 0.011% of R.O.／10℃ Typ. |
| 出力の温度影響 | 0.013% of Load／10℃ Typ. |
| ケーブル太さ／長さ | φ4／3m |
| 防塵・防水性 | IP67 |
| ケーブルカラー | 赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド |
| 本体質量 | 5.6kg（LCM19K500-M／LCM19T001-M／LCM19T1.5-M） 8.6kg（LCM19T002-M） |
| 型式名 | 定格容量（質量） |
|---|---|
| LCM19K500-M | 5kN （509.9kg） |
| LCM19T001-M | 10kN （1.020t） |
| LCM19T1.5-M | 15kN （1.530t） |
| LCM19T002-M | 20kN （2.039t） |
各部名称
外形寸法図
| 型式名 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | 自重（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LCM19K500-M LCM19T001-M LCM19K1.5-M | 97 | 208 | 104 | 70 | 55 | 136 | 138 | 17 | 20 | 23 | 25 | 70 | 15 | 17 | 63 | 118 | 5.6 |
（単位：mm）
自重=本体質量。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
70,396円61,392円 ( 67,531円 ) | 5日目 |
62,782円61,840円 ( 68,024円 ) | 5日目 |
81,247円78,947円 ( 86,842円 ) | 5日目 |
詳細情報
基本情報
ストッパギャップが調整済みのため簡単に設置が可能なビーム型ロードセル。
【特長】
・圧縮タイプ。
・ストッパー機構内蔵。
【用途】
・タンク・ホッパ・フロアスケールに最適。
ご注意
- 画像は代表画像になります。
■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
商品担当おすすめ
エー・アンド・デイ
天びん・台はかり用ACアダプタ
エー・アンド・デイ
デジタル台はかり FGシリーズ
ビーム型ロードセル 浮上がり防止機構付き振れ止め金具一体型 LCM19-Mシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q保持板の取り外すタイミングを教えて下さい。
A
保持板は設置後取り外してください。
取り外した後で設置はしないでください。
取り外した後で設置はしないでください。
