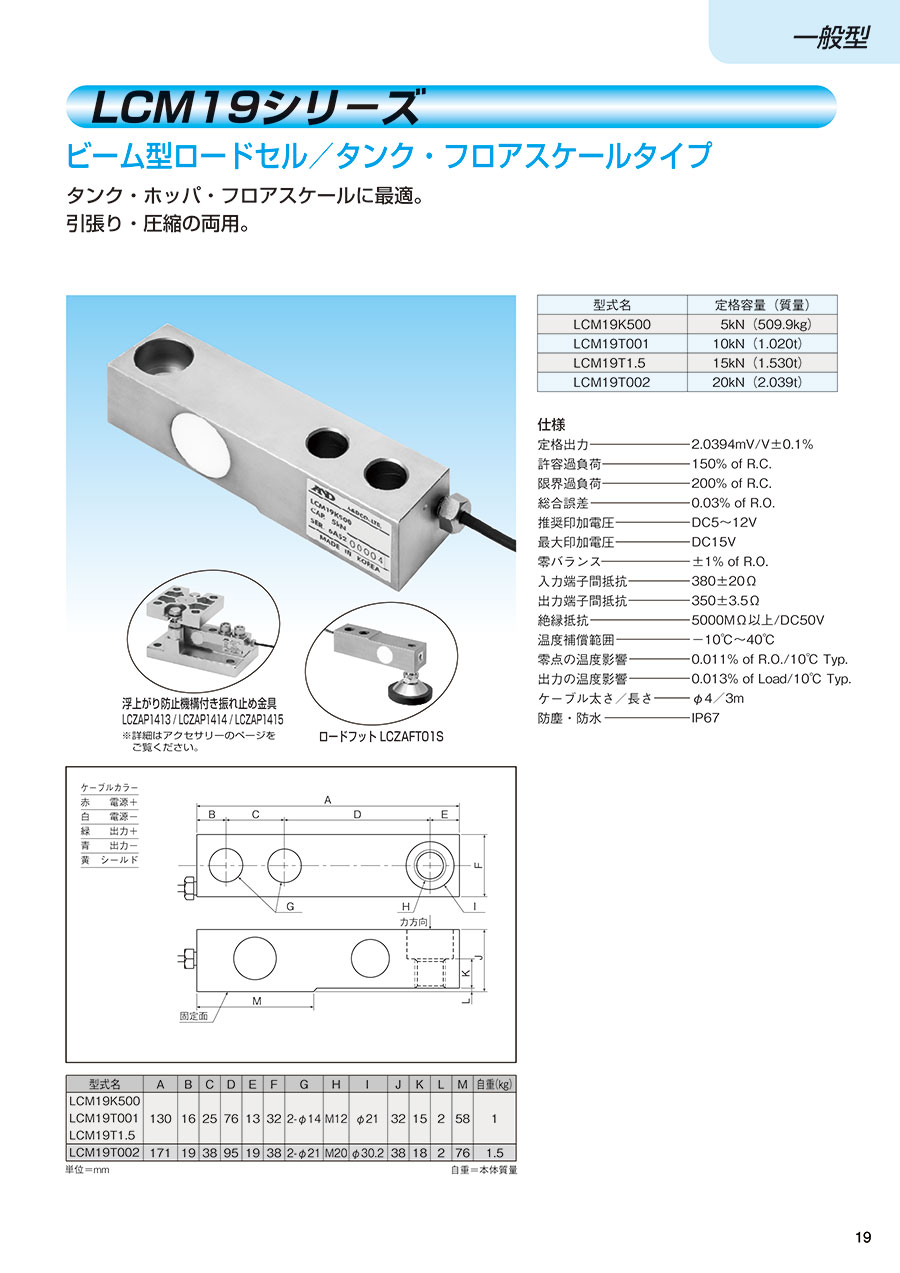

ビーム型ロードセル LCM19シリーズ
- 通常単価(税別)
- 14,707円～18,966円特別価格
- 税込単価
- 16,178円～20,863円特別価格
通常出荷日：在庫品1日目～3日目一部当日出荷可能
球面受けと鋼球構造で高精度の計量が可能なビーム型ロードセル。【特長】・引張り・圧縮の両用可能。【用途】...
詳細を確認- 画像は代表画像になります。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品特長・仕様
製品の基本仕様・特長
【特徴】
- 豊富な治具をご用意：浮上がり防止機構付き振れ止め金具・ロードフット・ロッカーピン型荷重負荷治具
規格表
| 型式名 | A | B | C | D | E | F | G | H | I | J | K | L | M | 自重（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LCM19K500 LCM19T001 LCM19T1.5 | 130 | 16 | 25 | 76 | 13 | 32 | 2-φ14 | M12 | φ21 | 32 | 15 | 2 | 58 | 1 |
| LCM19T002 | 171 | 19 | 38 | 95 | 19 | 38 | 2-φ21 | M20 | φ30.2 | 38 | 18 | 2 | 76 | 1.5 |
自重=本体質量。
特許・証明書情報
- RoHS10物質：非対応
- 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）
- 電池：内蔵・同梱してません。
外形図
選定サポート情報
| 型名 | LCM19K500 | LCM19T001 | LCM19T1.5 | LCM19T002 |
|---|---|---|---|---|
| 定格容量（質量） | 5kN（509.9kg） | 10kN（1.020t） | 15kN（1.530t） | 20kN（2.039t） |
| 定格出力 | 2.0394mV/V±0.1% | |||
| 許容過負荷 | 150%ofR.C. | |||
| 限界過負荷 | 200%ofR.C. | |||
| 総合誤差 | 0.03%ofR.O. | |||
| 推奨印加電圧 | DC5～12V | |||
| 最大印加電圧 | DC15V | |||
| 零バランス | ±1%ofR.O. | |||
| 入力端子間抵抗 | 380±20Ω | |||
| 出力端子間抵抗 | 350±3.5Ω | |||
| 絶縁抵抗 | 5000MΩ以上/DC50V | |||
| 温度補償範囲 | -10℃～+40℃ | |||
| 零点の温度影響 | 0.011%ofR.O./10℃Typ. | |||
| 出力の温度影響 | 0.013%ofLoad/10℃Typ. | |||
| ケーブル太さ／長さ | φ4／3m | |||
| 防塵・防水性 | IP67 | |||
| ケーブルカラー | 赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド | |||
| 本体質量 | 1.0kg | 1.5kg | ||
| 型名 | LCM19K500 | LCM19T001 | LCM19T1.5 | LCM19T002 |
|---|---|---|---|---|
| 画像 |  |  |  |  |
| JAN code | 4981046614184 | 4981046614191 | 4981046614207 | 4981046614214 |
注意・禁止事項
- （1）ロードセルを固定する部分の強度は十分強固なものにしてください。
この部分が簡単に傾いたり、曲がったりすると精度に悪影響を及ぼします｡ - （2）ロードセル取付面は算術平均粗さ25a（三角記号で）以上に仕上げてください。
- （3）ロードセルの取付けには、強度区分10.9相当以上の六角穴付ボルト又は、ハイテンション六角ボルトを使用してください｡
一般的な市販ボルト（低引張強度）は強度が不足しますので、使用しないでください｡ - （4）その他注意点は、エー・アンド・デイ社の取扱説明書・アプリケーションノード等にてご確認下さい。
よくあるご質問（FAQ）
接続するロードセルの本数を増やすと印加電圧が下がってしまう：
- 抵抗値が減るので印加電圧は低下します。安定していれば問題ありません。
詳細情報
基本情報
球面受けと鋼球構造で高精度の計量が可能なビーム型ロードセル。
【特長】
・引張り・圧縮の両用可能。
【用途】
・タンク・ホッパの他、台秤としても最適。
ご注意
- 画像は代表画像になります。
■ウェイトチェッカ特集ページのご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
生産性と品質の向上が実現可能！A&D ウェイトチェッカ（重量選別機）の商品特長や導入事例などを幅広くご紹介
商品担当おすすめ
エー・アンド・デイ
超小型・圧縮型アンプ付ボタンロードセル LCCA21シリーズ
エー・アンド・デイ
デジタル台はかり FGシリーズ
ビーム型ロードセル LCM19シリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q本製品で使用可能な治具はありますか？
A
振れ止め金具及びロードフットの治具のご用意がございます。下記リンク先をご確認下さい。
振れ止め金具：https://www.aandd.co.jp/adhome/pdf/catalog/loadcell/lczap.pdf
ロードフット：https://www.aandd.co.jp/adhome/pdf/catalog/loadcell/lczaft01s.pdf
