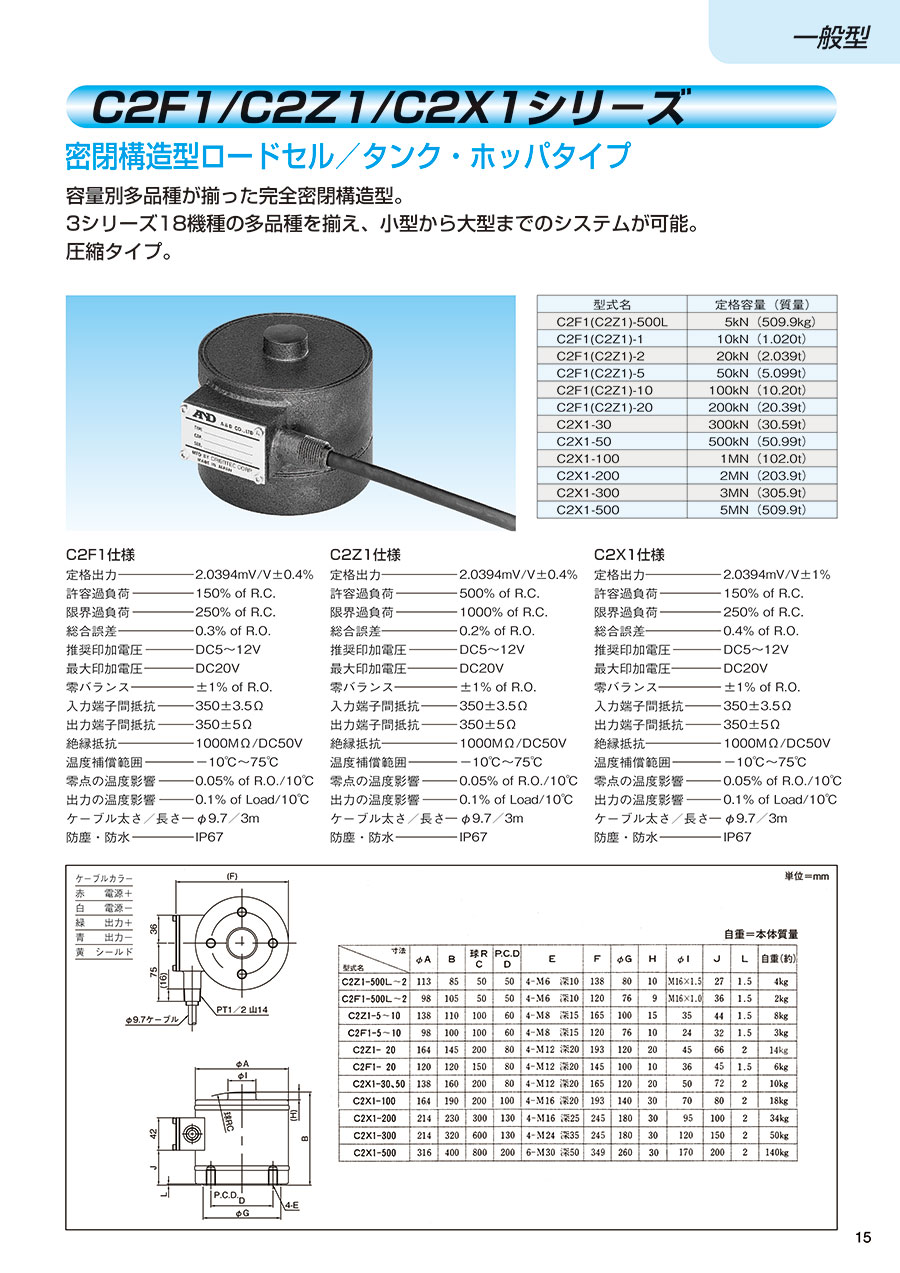

密閉構造型ロードセル C2F1/C2Z1シリーズ
- 通常単価(税別)
- 81,247円～221,590円特別価格
- 税込単価
- 89,372円～243,749円特別価格
通常出荷日：5日目
密閉構造型圧縮用ロードセル。【特長】・小型から大型までのシステム構築が可能。・完全密閉構造型。【用途】...
詳細を確認
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
密閉構造型ロードセル C2F1／C2Z1シリーズの特長
ラインナップ
| 型式名 | 定格容量（質量） |
|---|---|
| C2F1-500L | 5kN （509.9kg） |
| C2F1-1／C2Z1-1 | 10kN （1.020t） |
| C2F1-2／C2Z1-2 | 20kN （2.039t） |
| C2F1-5／C2Z1-5 | 50kN （5.099t） |
| C2F1-10／C2Z1-10 | 100kN （10.20t） |
| C2F1-20／C2Z1-20 | 200kN （20.39t） |
| - | C2F1 | C2Z1 |
|---|---|---|
| 定格出力 | 2.0394mV/V±0.4% | 2.0394mV/V±0.4% |
| 許容過負荷 | 150% of R.C. | 500% of R.C. |
| 限界過負荷 | 250% of R.C. | 1000% of R.C. |
| 総合誤差 | 0.3% of R.O. | 0.2% of R.O. |
| 推奨印加電圧 | DC5～12V | DC5～12V |
| 最大印加電圧 | DC20V | DC20V |
| 零バランス | ±1% of R.O. | ±1% of R.O. |
| 入力端子間抵抗 | 350±3.5Ω | 350±3.5Ω |
| 出力端子間抵抗 | 350±5Ω | 350±5Ω |
| 絶縁抵抗 | 1000MΩ以上／DC50V | 1000MΩ以上／DC50V |
| 温度補償範囲 | -10℃～75℃ | -10℃～75℃ |
| 零点の温度影響 | 0.05% of R.O.／10℃ | 0.05% of R.O.／10℃ |
| 出力の温度影響 | 0.1% of Load／10℃ Typ. | 0.1% of Load／10℃ Typ. |
| ケーブル太さ／長さ | φ9.7／3m | φ9.7／3m |
| 防塵・防水性 | IP67 | IP67 |
| ケーブルカラー | 赤：電源＋、白：電源－、緑：出力＋、青：出力－ 、黄：シールド | |
| 本体質量 | 2kg （C2F1-500L ／ C2F1-1 ／ C2F1-2） 3kg（C2F1-5 ／ C2F1-10） 6kg（C2F1-20） | 4kg （C2Z1-1 ／ C2Z1-2） 8kg（C2Z1-5 ／ C2Z1-10） 14kg（C2Z1-20） |
| ケーブルカラー | |
|---|---|
| 赤 | 電源+ |
| 白 | 電源－ |
| 緑 | 出力+ |
| 青 | 出力－ |
| 黄 | シールド |
外形図（単位：mm）
| 型式名 | 寸法 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φA | B | 球R C | P.C.D D | E | F | φG | H | φI | J | L | 自重（約） | |
| C2Z1-2 | 113 | 85 | 50 | 50 | 4-M6 深10 | 138 | 80 | 10 | M16×1.5 | 27 | 1.5 | 4kg |
| C2F1-500L～2 | 98 | 105 | 50 | 50 | 4-M6 深10 | 120 | 76 | 9 | M16×1.0 | 36 | 1.5 | 2kg |
| C2Z1-5～10 | 138 | 110 | 100 | 60 | 4-M8 深15 | 165 | 100 | 15 | 35 | 44 | 1.5 | 8kg |
| C2F1-5～10 | 98 | 100 | 100 | 60 | 4-M8 深15 | 120 | 76 | 10 | 24 | 32 | 1.5 | 3kg |
| C2Z1- 20 | 164 | 145 | 145 | 80 | 4-M12 深20 | 193 | 120 | 20 | 45 | 66 | 2 | 14kg |
| C2F1- 20 | 120 | 120 | 120 | 80 | 4-M12 深20 | 145 | 100 | 10 | 36 | 45 | 1.5 | 6kg |
単位：mm
自重：本体質量
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
91,101円 ( 100,211円 ) | 5日目 |
81,247円78,947円 ( 86,842円 ) | 5日目 |
221,590円205,192円 ( 225,711円 ) | 5日目 |
96,020円 ( 105,622円 ) | 5日目 |
110,793円106,316円 ( 116,948円 ) | 5日目 |
91,101円 ( 100,211円 ) | 5日目 |
99,713円96,053円 ( 105,658円 ) | 5日目 |
99,713円96,053円 ( 105,658円 ) | 5日目 |
114,486円109,734円 ( 120,707円 ) | 5日目 |
128,370円 ( 141,207円 ) | 5日目 |
182,187円163,968円 ( 180,365円 ) | 5日目 |
詳細情報
基本情報
密閉構造型圧縮用ロードセル。
【特長】
・小型から大型までのシステム構築が可能。
・完全密閉構造型。
【用途】
・タンクの計量。
・ホッパの計量。
