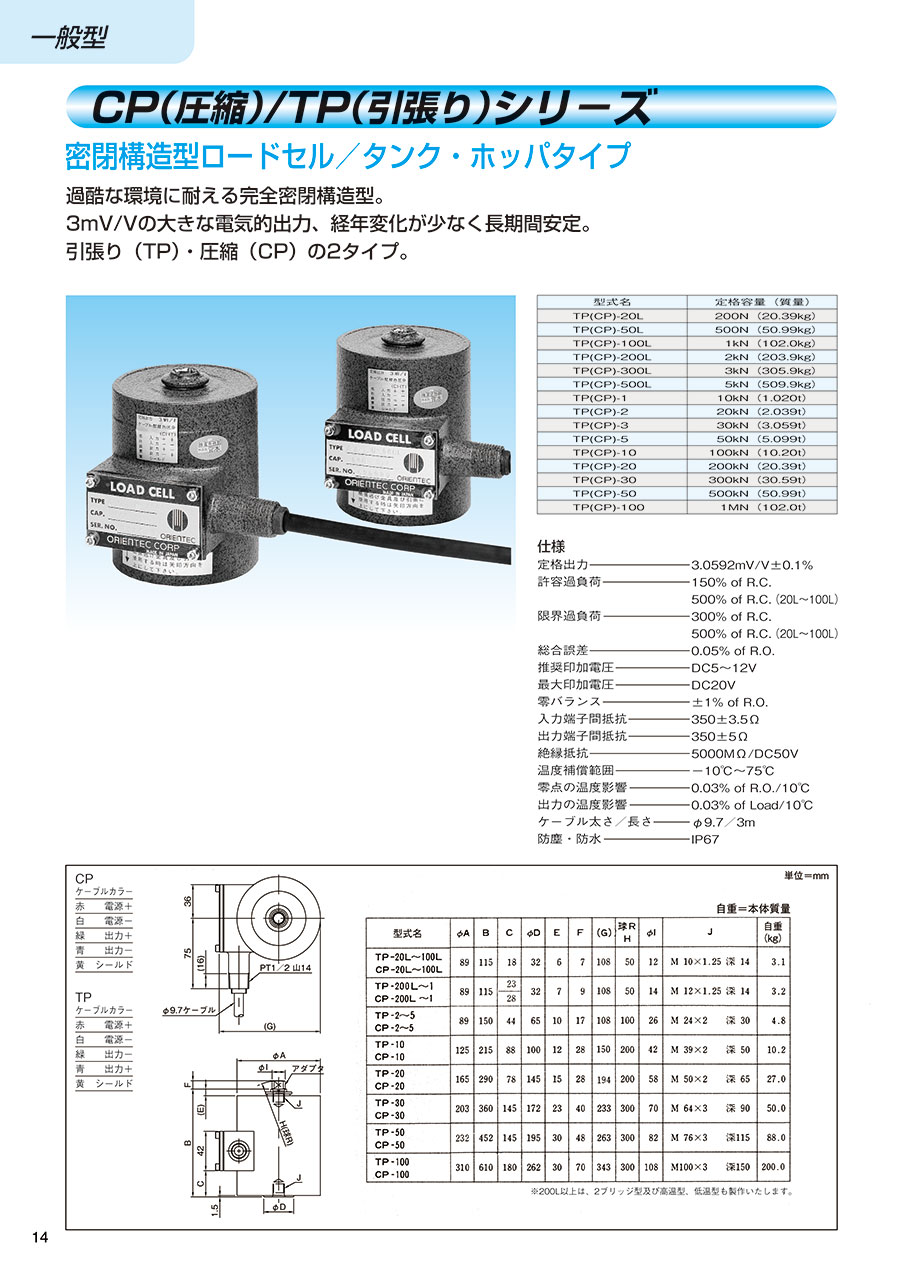

密閉構造型ロードセル TP（引張り）シリーズ
- 通常単価(税別)
- 4,376円～372,687円特別価格
- 税込単価
- 4,814円～409,956円特別価格
通常出荷日：5日目～6日目
密閉構造型引張用ロードセル。【特長】・過酷な環境に耐える完全密閉構造型。・3mV/Vの大きな電気的出力...
詳細を確認- 画像は代表画像になります。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
密閉構造型ロードセル TPシリーズの特長
ラインナップ
| 型式名 | 定格容量（質量） |
|---|---|
| TP-20L | 200N （20.39kg） |
| TP-50L | 500N （50.99kg） |
| TP-100L | 1kN （102.0kg） |
| TP-200L | 2kN （203.9kg） |
| TP-300L | 3kN （305.9kg） |
| TP-500L | 5kN （509.9kg） |
| TP-1 | 10kN （1.020t） |
| TP-2 | 20kN （2.039t） |
| TP-3 | 30kN （3.059t） |
| TP-5 | 50kN （5.099t） |
| TP-10 | 100kN （10.20t） |
| TP-20 | 200kN （20.39t） |
製品仕様
| 定格出力 | 3.0592mV/V±0.1% |
|---|---|
| 許容過負荷 | 150% of R.C. 500% of R.C. （20L～100L） |
| 限界過負荷 | 300% of R.C.500% of R.C. （20L～100L） |
| 総合誤差 | 0.05% of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC20V |
| 零バランス | ±1% of R.O. |
| 入力端子間抵抗 | 350±3.5Ω |
| 出力端子間抵抗 | 350±5Ω |
| 絶縁抵抗 | 5000MΩ／DC50V |
| 温度補償範囲 | -10℃～75℃ |
| 零点の温度影響 | 0.03% of R.O.／10℃ |
| 出力の温度影響 | 0.03% of Load／10℃ Typ. |
| ケーブル太さ／長さ | φ9.7／3m |
| 防塵・防水性 | IP67 |
| ケーブルカラー | <TP>赤：電源＋、白：電源－、緑：出力－、青：出力＋、黄：シールド |
| 本体質量 | 3.1kg（TP-20L／TP-50L／TP-100L） 3.2kg（TP-200L／TP-300L／TP-500L／TP-1） 4.8kg（TP-2／TP-3／TP-5） 10.2kg（TP-10） 27.0kg（TP-20） |
ユニバーサルシャックル TP用
外形図（単位：mm）
| 適合ロードセル | 型式 | φA | B | C | D 六角ナット | E | F | G | φHH7 | 自重（kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| TP 20L～100L | S-1 | 89 | 183 | 209 | M10×1.25 | 26 | 14 | 10.5 | 10 | 0.2 |
| TP-2～5 | S-3A | 89 | 280 | 342 | M24×2 | 62 | 28 | 19.3 | 22 | 1.4 |
| TP-10 | S-4 | 125 | 461 | 561 | M39×2 | 100 | 43 | 39 | 40 | 9 |
| TP-20 | S-5 | 165 | 622 | 742 | M50×2 | 120 | 53 | 49 | 50 | 17 |
単位：mm
自重：本体質量
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,376円 ( 4,814円 ) | 6日目 |
15,054円 ( 16,559円 ) | 6日目 |
77,156円75,157円 ( 82,673円 ) | 5日目 |
107,383円103,162円 ( 113,478円 ) | 5日目 |
132,951円126,848円 ( 139,533円 ) | 5日目 |
159,013円135,049円 ( 148,554円 ) | 5日目 |
159,013円 ( 174,914円 ) | 5日目 |
159,013円 ( 174,914円 ) | 5日目 |
221,586円 ( 243,745円 ) | 5日目 |
372,687円 ( 409,956円 ) | 5日目 |
165,638円 ( 182,202円 ) | 5日目 |
165,638円 ( 182,202円 ) | 5日目 |
149,074円 ( 163,981円 ) | 5日目 |
132,951円 ( 146,246円 ) | 5日目 |
149,074円134,166円 ( 147,583円 ) | 5日目 |
詳細情報
基本情報
密閉構造型引張用ロードセル。
【特長】
・過酷な環境に耐える完全密閉構造型。
・3mV/Vの大きな電気的出力、経年変化が少なく長期安定。
【用途】
・タンクの計量。
・ホッパの計量。
