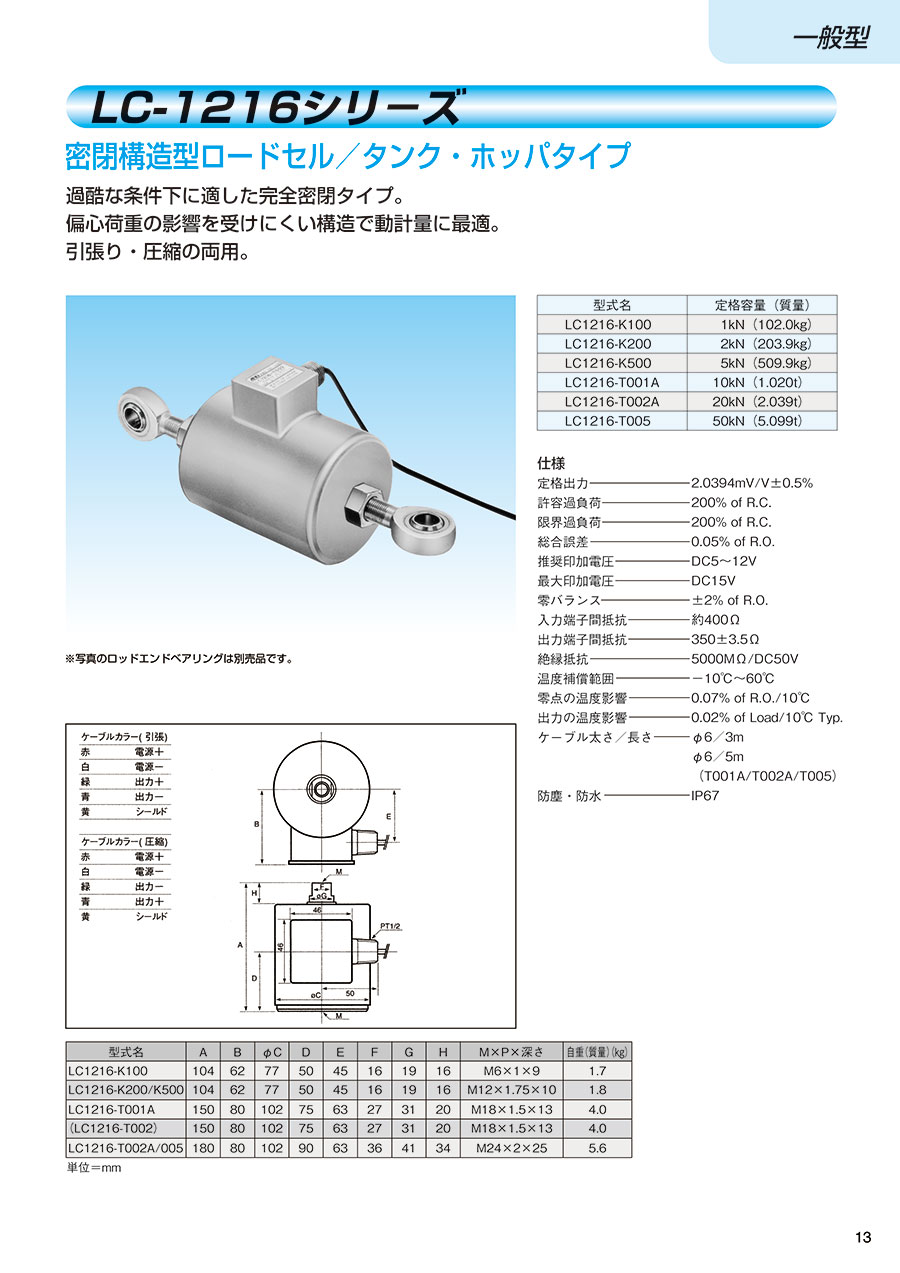

密閉構造型ロードセル LC-1216シリーズ
- 通常単価(税別)
- 59,089円～82,819円特別価格
- 税込単価
- 64,998円～91,101円特別価格
通常出荷日：5日目
引張り・圧縮の両用可能な密閉構造型ロードセル。【特長】・過酷な条件下に適した完全密閉タイプ。・偏心荷重...
詳細を確認- 画像は代表画像になります。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
密閉構造型ロードセル LC-1216シリーズの特長
ラインナップ
| 型式名 | 定格容量（質量） |
|---|---|
| LC1216-K100 | 1kN （102.0kg） |
| LC1216-K200 | 2kN （203.9kg） |
| LC1216-K500 | 5kN （509.9kg） |
| LC1216-T001A | 10kN （1.020t） |
| LC1216-T002A | 20kN （2.039t） |
| LC1216-T005 | 50kN （5.099t） |
製品仕様
| 定格出力 | 2.0394mV/V±0.5% |
|---|---|
| 許容過負荷 | 200% of R.C. |
| 限界過負荷 | 200% of R.C. |
| 総合誤差 | 0.05% of R.O. |
| 推奨印加電圧 | DC5～12V |
| 最大印加電圧 | DC15V |
| 零バランス | ±2% of R.O. |
| 入力端子間抵抗 | 約400Ω |
| 出力端子間抵抗 | 350±3.5Ω |
| 絶縁抵抗 | 5000MΩ以上/DC50V |
| 温度補償範囲 | -10℃～60℃ |
| 零点の温度影響 | 0.07% of R.O./10℃ |
| 出力の温度影響 | 0.02% of Load/10℃ Typ. |
| ケーブル太さ／長さ | φ6／3m（LC1216-K100／LC1216-K200／LC1216-K500） φ6／5m（LC1216-T001A／LC1216-T002A／LC1216-T005） |
| 防塵・防水性 | IP67 |
| ケーブルカラー | ＜引張＞赤：電源＋、白：電源－、緑：出力＋、青：出力－、黄：シールド ＜圧縮＞赤：電源＋、白：電源－、緑：出力－、青：出力＋、黄：シールド |
| 本体質量 | 1.7kg（LC1216-K100） 1.8kg（LC1216-K200／LC1216- K500） 4.0kg（LC1216-T001A） 5.6kg（LC1205-T002A／LC1216-T005） |
| ケーブルカラー（引張） | |
|---|---|
| 赤 | 電源＋ |
| 白 | 電源－ |
| 緑 | 出力＋ |
| 青 | 出力－ |
| 黄 | シールド |
| ケーブルカラー（圧縮） | |
| 赤 | 電源＋ |
| 白 | 電源－ |
| 緑 | 出力－ |
| 青 | 出力＋ |
| 黄 | シールド |
寸法図（単位：mm）
| 型式名 | A | B | φC | D | E | F | G | H | M×P×深さ | 自重（質量）（kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| LC1216-K100 | 104 | 62 | 77 | 50 | 45 | 16 | 19 | 16 | M6×1×9 | 1.7 |
| LC1216-K200／K500 | 104 | 62 | 77 | 50 | 45 | 16 | 19 | 16 | M12×1.75×10 | 1.8 |
| LC1216-T001A | 150 | 80 | 102 | 75 | 63 | 27 | 31 | 20 | M18×1.5×13 | 4.0 |
| LC1216-T002A／005 | 180 | 80 | 102 | 90 | 63 | 36 | 41 | 34 | M24×2×25 | 5.6 |
（単位：mm）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
59,089円58,421円 ( 64,263円 ) | 5日目 |
59,089円58,421円 ( 64,263円 ) | 5日目 |
59,089円57,322円 ( 63,054円 ) | 5日目 |
62,044円61,156円 ( 67,272円 ) | 5日目 |
66,475円65,265円 ( 71,792円 ) | 5日目 |
82,819円 ( 91,101円 ) | 5日目 |
詳細情報
基本情報
引張り・圧縮の両用可能な密閉構造型ロードセル。
【特長】
・過酷な条件下に適した完全密閉タイプ。
・偏心荷重の影響を受けにくい構造で動計量に最適。
【用途】
・タンクの計量。
・ホッパの計量。
ご注意
- 画像は代表画像になります。
