超小型・圧縮型ボタンロードセル LCC21シリーズ

製品特長・仕様

製品の基本仕様・特長

型番	LCC21N100	LCC21N200	LCC21N500	LCC21KN001
定格容量 （質量）	100N （10.20kg）	200N（20.39kg）	500N （50.99kg）	1kN （102.0kg）
定格出力	1mV/V以上
許容過負荷	150% of R.C.
総合誤差	0.5% of R.O.
推奨印加電圧	DC5V
最大印加電圧	DC5V
零バランス	±100% of R.O.
入力 端子間抵抗	1kΩ±0.1kΩ
出力 端子間抵抗	1kΩ±0.01kΩ
絶縁抵抗	500MΩ以上/DC50V
温度補償範囲	0℃～+70℃
許容温度範囲	-10℃～+80℃
零点の 温度影響	0.5% of R.O./10℃ Typ.
出力の 温度影響	0.5% of Load/10℃ Typ.
ケーブル太さ ／長さ	φ2／2m
防塵・防水性	IP64
ケーブルカラー	赤：電源+、白：電源-、緑：出力+、青：出力-、黄：シールド
固有振動数	45kHz	55kHz	30kHz	35kHz
本体質量	約15g		約20g
JAN code	4981046612166	4981046612173	4981046612180	4981046612197
画像

取付ホルダ使用イメージ

LCC21N100／LCC21N200とLCC21N500／LCC21KN001の大きさ比較イメージ

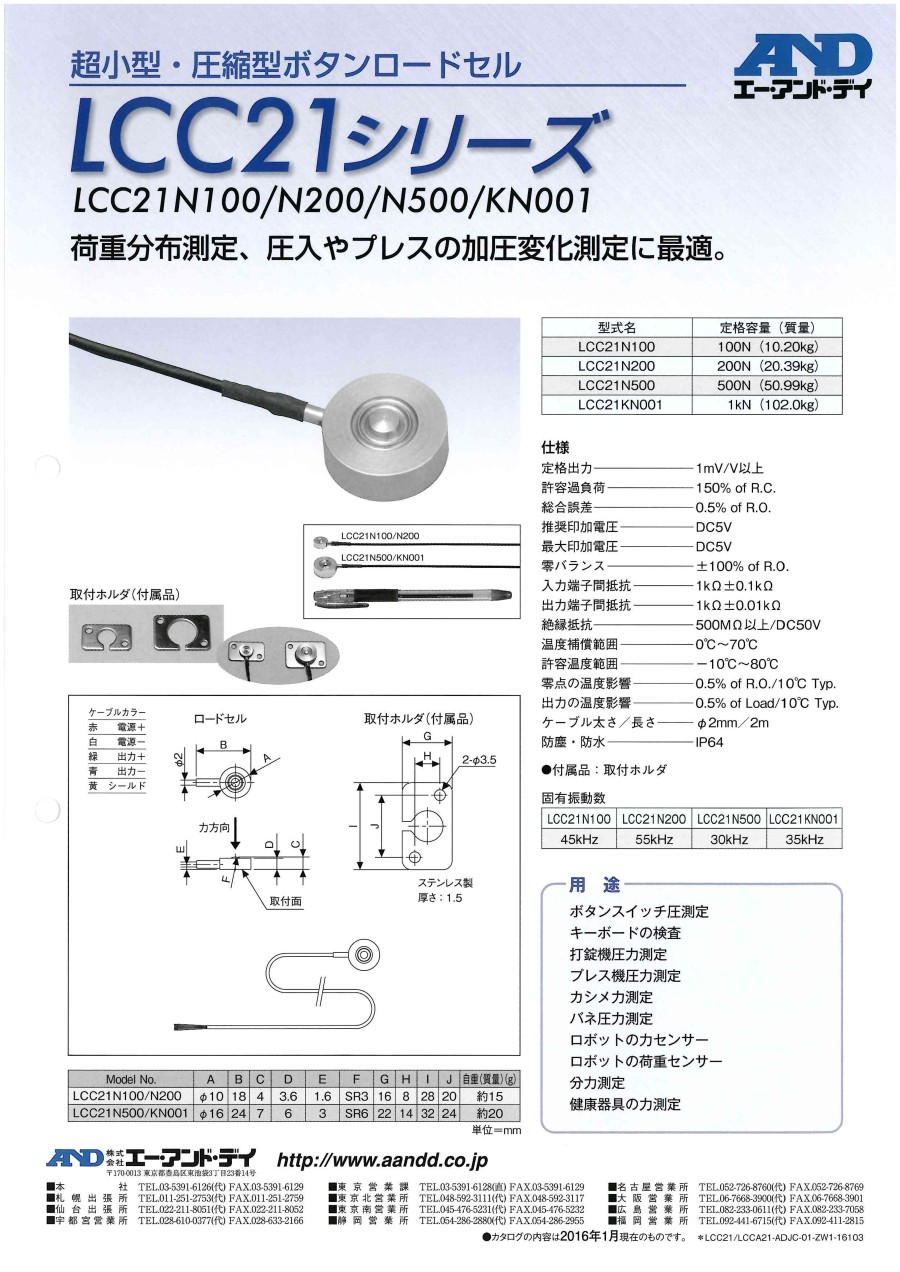

規格表

特許・証明書情報

• RoHS10物質：非対応
• 該非判定：非該当（我が国の輸出管理法令に従って、輸出者自身が再度確認して頂く必要があります）

外形図

ロードセル

取付ホルダ（付属品）

使用方法・使用事例

接着剤は、固定面とロードセルの外周が接する所に塗布

接着剤の場合



取付ホルダの場合

注意・禁止事項

• ロードセルを固定する部分（固定面）の強度は十分強固なものにしてください。
• 取付面は図の灰色部分です。中央部のくぼみ（網線部分）に負荷がかかったり、接着剤が付着しないようにしてください。
• ロードセルを取り付ける前に、取付面に付着しているゴミ等を必ず取り除いてください。
• ロードセルは接着剤または､付属の取付ホルダを用いて固定してください。

よくあるご質問（FAQ）

• 部品単体の保証はしておりますが、組み込み等行った際の精度保証等はございません。お客様の機構等に依存する為、ご理解を下さい。
