億川鉄工所

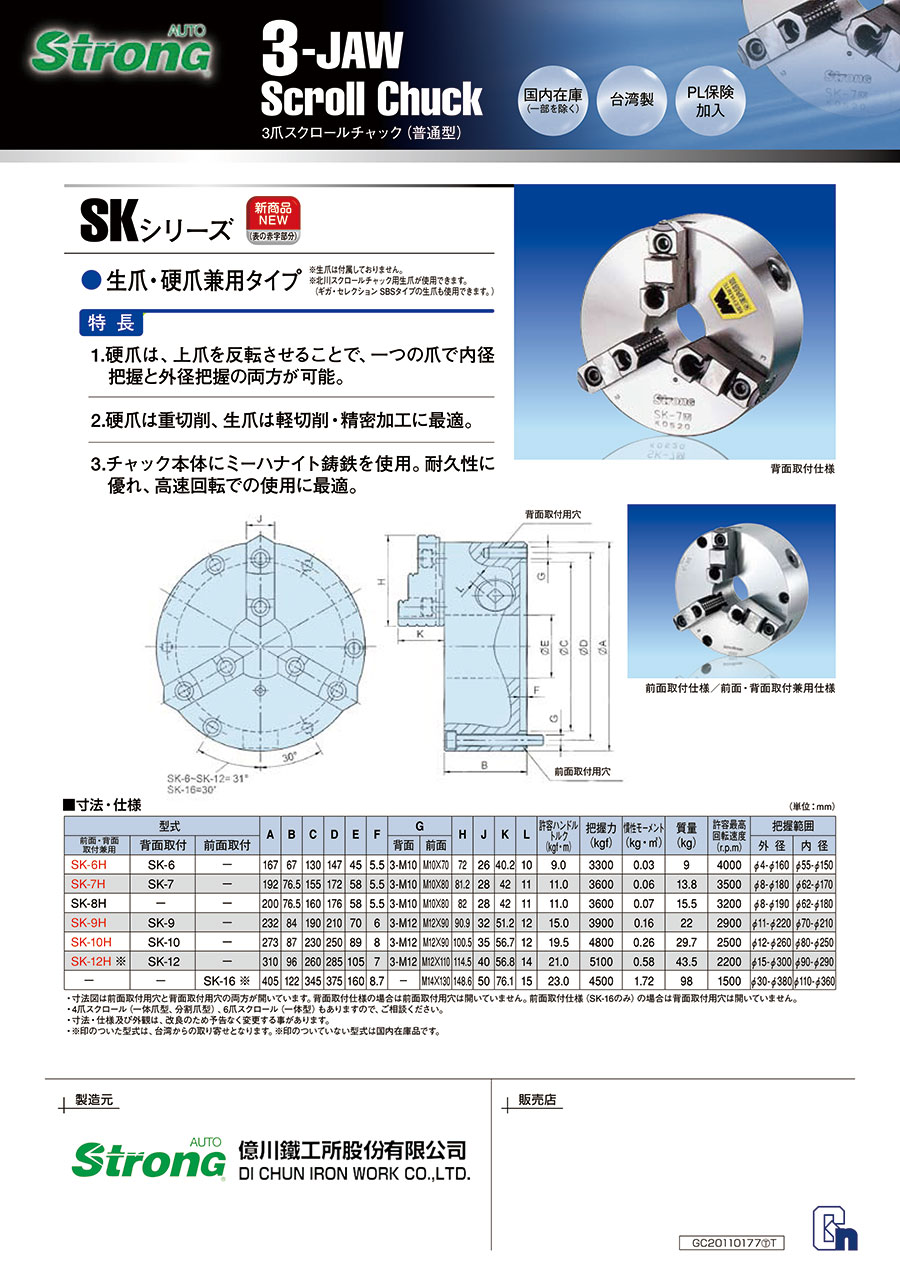

3爪スクロールチャック SKシリーズ（生爪・硬爪兼用タイプ）

カタログ |

通常単価(税別): 78,236円～226,471円

税込単価: 86,060円～249,118円

【特長】・硬爪は、上爪を反転させることで、一つの爪で内径把握と外径把握の両方が...

種類
旋盤チャック
爪数
3

ご注意

生爪は付属しておりません。
北側スクロールチャック用生爪が使用できます。（ギガ・セレクションSBSタイプの生爪も使用できます。）
寸法図は前面取付用穴と背面取付用穴の両方が開いています。背面取付仕様の場合は前面取付用穴は開いていません。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

３爪スクロールチャック　SKシリーズ（生爪・硬爪兼用タイプ）:関連画像

型番リスト

表示件数

型番

チャック外径

(mm)

寸法 B

(mm)

寸法 C

(mm)

寸法 D

(mm)

寸法 E

(mm)

寸法 F

(mm)

寸法 G背面

寸法 G前面

寸法 H

(mm)

寸法 J

(mm)

寸法 K

(mm)

寸法 L

(mm)

外径把握範囲

(φ)

内径把握範囲

(φ)

取付

許容ハンドルトルク

(kgf・m)

把握力

(kgf)

慣性モーメント

(kgf・m²)

質量

(kg)

許容最高回転速度

(r.p,m)

最小発注数量

167	67	130	147	45	5.5	3-M10	M10×70	72	26	40.2	10	4-160	55-150	前面・背面取付兼用	9.0	3300	0.03	9	4000	1個
192	76.5	155	172	58	5.5	3-M10	M10×80	81.2	28	42	11	8-180	62-170	前面・背面取付兼用	11.0	3600	0.06	13.8	3500	1個
200	76.5	160	176	58	5.5	3-M10	M10×80	82	28	42	11	8-190	62-180	前面・背面取付兼用	11.0	3600	0.07	15.5	3200	1個
232	84	190	210	70	6	3-M12	M12×90	90.9	32	51.2	12	11-220	70-210	前面・背面取付兼用	15.0	3900	0.16	22	2900	1個
273	87	230	250	89	8	3-M12	M12×90	100.5	35	56.7	12	12-260	80-250	前面・背面取付兼用	19.5	4800	0.26	29.7	2500	1個
310	96	260	285	105	7	3-M12	M12×110	114.5	40	56.8	14	15-300	90-290	前面・背面取付兼用	21.0	5100	0.58	43.5	2200	1個

通常単価(税別) (税込単価)	通常出荷日

78,236円 ( 86,060円 )	3日目
92,236円 ( 101,460円 )	3日目
113,648円 ( 125,013円 )	3日目
117,765円 ( 129,542円 )	3日目
161,412円 ( 177,553円 )	3日目
226,471円 ( 249,118円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・硬爪は、上爪を反転させることで、一つの爪で内径把握と外径把握の両方が可能。
・硬爪は重切削、生爪は軽切削・精密加工に最適。
・チャック本体にミーハナイト鋳鉄を使用。耐久性に優れ、高速回転での使用に最適。

ご注意

生爪は付属しておりません。
北側スクロールチャック用生爪が使用できます。（ギガ・セレクションSBSタイプの生爪も使用できます。）
寸法図は前面取付用穴と背面取付用穴の両方が開いています。背面取付仕様の場合は前面取付用穴は開いていません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
