マコトロイ工業

超硬Vスポットドリルスタンダードタイプ TiNコート 90°

カタログ |

通常単価(税別): 11,715円～73,436円

税込単価: 12,887円～80,780円

【特長】・通常のツイストドリルよりもチゼルエッジが小さいため、位置決め精度が高...

種別
スポットドリル
先端角 (°)
90
被削材
一般鋼 / 鋳鉄 / アルミ
工具材質
超硬
コーティング・表面処理
鋼用
片刃・両刃
片刃
コーティング詳細
TiN
刃数 (枚)
2

ご注意

φ16以上は先むくタイプです。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

従来品に比べ10倍以上の長寿命

NC機械等によるセンタリング加工・面取り加工には、位置決め精度が高い高剛性の工具が必要で、特にNC加工の場合長寿命でなければなりません。マコトロイでは高精度、高剛性、長寿命を満足させるため超硬Vスポットドリルを開発いたしました。

【用途】

超硬Vスポットドリルスタンダードタイプ TiNコート 90° 製品の基本仕様・特長

規格表

型番	Dc	L	l	Ds	先端角
MDVS030S-90	3	50	8	3	90°
MDVS040S-90	4	50	10	4
MDVS050S-90	5	60	13	5
MDVS060S-90	6	70	15	6
MDVS080S-90	8	80	20	8
MDVS100S-90	10	90	25	10
MDVS120S-90	12	100	27	12
MDVS160S-90	16	145	40	16
MDVS200S-90	20	165	50	20
MDVS250S-90	25	180	60	25

※φ16以上は先むくタイプです。

外形図

推奨切削条件

推奨切削条件表

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MTNo

最小発注数量

3	8	50	3	1個
4	10	50	4	1個
5	13	60	5	1個
6	15	70	6	1個
8	20	80	8	1個
10	25	90	10	1個
12	27	100	12	1個
16	40	145	16	1個
20	50	165	20	1個
25	60	180	25	1個

通常単価(税別) (税込単価)	通常出荷日

11,715円 ( 12,887円 )	3日目
12,359円 ( 13,595円 )	3日目
13,580円 ( 14,938円 )	3日目
14,357円 ( 15,793円 )	3日目
18,652円 ( 20,517円 )	3日目
22,696円 ( 24,966円 )	3日目
27,182円 ( 29,900円 )	3日目
36,690円 ( 40,359円 )	3日目
51,962円 ( 57,158円 )	3日目
73,436円 ( 80,780円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・通常のツイストドリルよりもチゼルエッジが小さいため、位置決め精度が高い。
・厳選された超硬にTiNコーティングを施してあり長寿命です。
・長さはスタンダードタイプ（スタッブタイプ）とロングタイプの2種類があります。
・先端角は90°の場合、センタリングと面取りが同時に行えます。

ご注意

φ16以上は先むくタイプです。

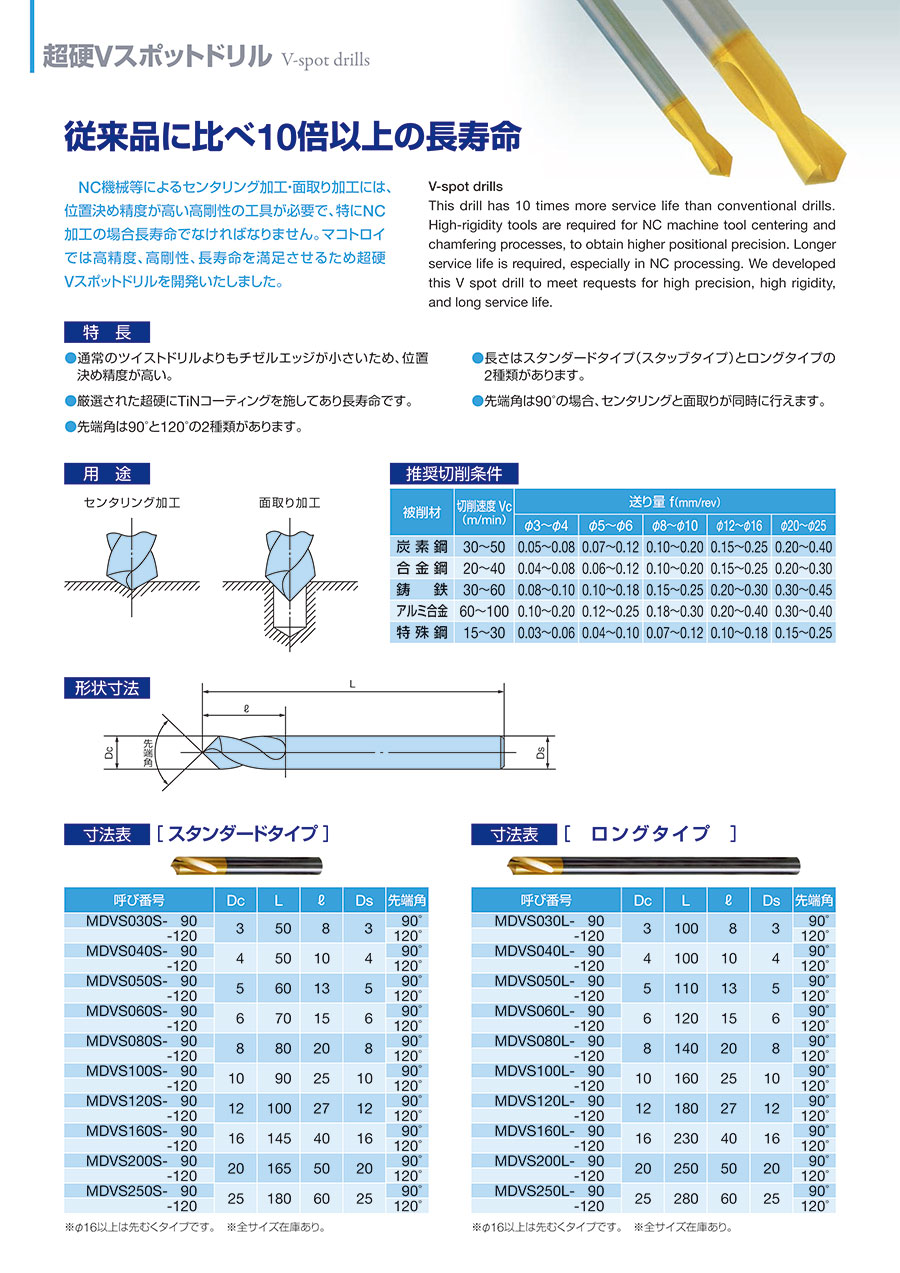

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
