型番	使用荷重（t）	ボルト径 D	A	B	C	E	G	L	N	重量（kg）
035MAB24	0.95	M24	89	57	52	51	13	95	38	0.85
035MAB30	1.5	M30	89	57	52	51	13	97	45	1.00
035MAB36	2.3	M36	126	82	72	80	19	135	55	2.70
035MAB42	3.4	M42	126	82	72	80	19	137	65	2.90
035MAB48	4.3	M48	126	82	72	80	19	137	70	3.40
035MAB64	9.0	M64	179	117	93	111	27	184	90	9.30

外形図

使用方法・使用事例

使用事例

●全方向型・究極のアイボルト
従来のアイボルトと違い、ボルトを締め付けた状態で自由に回転しますので、縦引き、斜め引き及び横引き時においても、使用荷重どおりの使用が可能です。

商品TOP

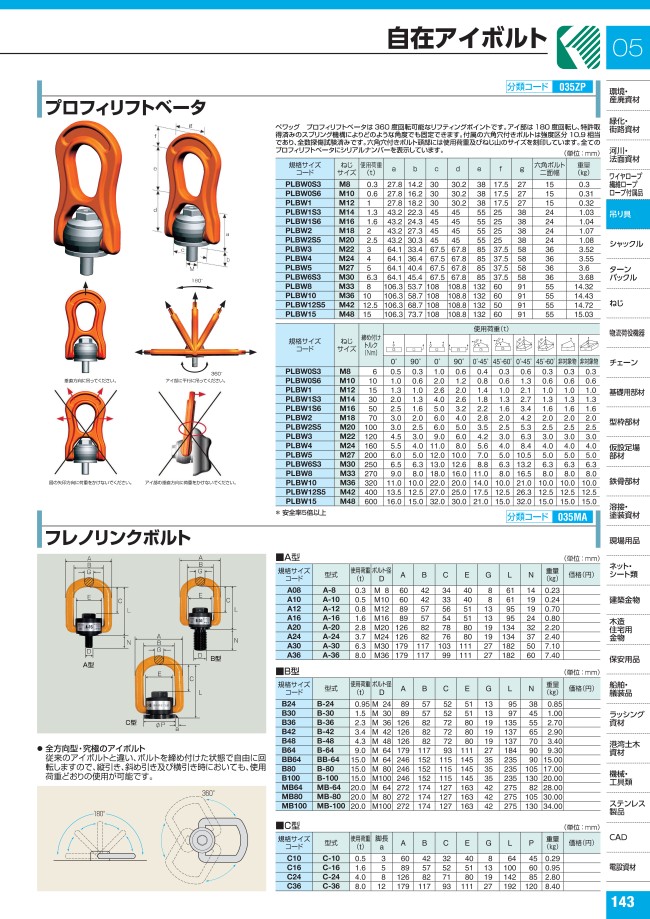

カタログ (見開き版)

絞り込み条件：8 項目の仕様が未選択です

基本使用荷重(t)
- 0.95
- 1.5
- 2.3
- 3.4
- 4.3
- 9
寸法A(mm)
- 89
- 126
- 179
寸法B(mm)
- 57
- 82
- 117
寸法C(mm)
- 52
- 72
- 93
寸法D(mm)
- M24
- M30
- M36
- M42
- M48
- M64
寸法E(mm)
- 51
- 80
- 111
寸法G(mm)
- 13
- 19
- 27
寸法L(mm)
- 95
- 97
- 135
- 137
- 184
内容量
- 1個
タイプ
- 035MAB24
- 035MAB30
- 035MAB36
- 035MAB42
- 035MAB48
- 035MAB64
出荷日
すべて
10日以内
11日以内

型番リスト

表示件数

型番

基本使用荷重

(t)

寸法A

(mm)

寸法B

(mm)

寸法C

(mm)

寸法D

(mm)

寸法E

(mm)

寸法G

(mm)

寸法L

(mm)

質量

(g)

サイズ

(mm)

内容量

最小発注数量

0.95	89	57	52	M24	51	13	95	0.85k	N：38	1個	1個
1.5	89	57	52	M30	51	13	97	1k	N：45	1個	1個
2.3	126	82	72	M36	80	19	135	2.7k	N：55	1個	1個
3.4	126	82	72	M42	80	19	137	2.9k	N：65	1個	1個
4.3	126	82	72	M48	80	19	137	3.4k	N：70	1個	1個
9	179	117	93	M64	111	27	184	9.3k	N：90	1個	1個

通常単価(税別) (税込単価)	通常出荷日

18,743円17,753円 ( 19,528円 )	11日目
20,310円19,235円 ( 21,159円 )	11日目
23,417円21,707円 ( 23,878円 )	10日目
29,615円27,453円 ( 30,198円 )	10日目
32,835円29,597円 ( 32,557円 )	10日目
59,091円53,719円 ( 59,091円 )	10日目

詳細情報

基本情報

全方向型のフレノリンクボルト。
【特長】
・ボルトを締め付けた状態で自由に回転しますので、縦引き、斜め引き及び横引き時においても、使用荷重どおりの使用が可能です

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
