アイボルト（Wねじ） 10701AW020～10701AW240

通常単価(税別): 205円～1,279円

税込単価: 226円～1,407円

通常出荷日：7日目

締結部品のアイボルト（Wねじ）。【特長】・螺旋のネジ山がかみ合い結合を行うアイボルト

表面処理
鉄（生地）
材質
鉄（SS400）、ステンレス（SUS 304）
特長
Wねじの寸法および使用荷重については、JIS B 1168-1960～1966に準じます。掲載していない首下サイズ（[l]寸法）での製作も可能です。
注意
45度吊りの使用荷重は、ざぐりなどを施しボルトの座面が相手と密着し、2個のボルトのリングの向きが同一平面内にある場合に適用する。
内容量
1個

ご注意

最低発注単位数は、「2～1000」の範囲となります。

未確定 8 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

材質：鉄（SS400）、ステンレス（SUS 304）
表面処理：鉄（生地）

規格表

型番	ねじの呼び（d）	a	b	c	D	t	h	H （参考）
型番	ねじの呼び（d）	a	b	c	D	t	h	H （参考）
10701AW020	（1/4）	26	16	5.8	13.5	6	14	27
10701AW025	5/16	32.6	20	6.3	16	5	17	33.3
10701AW030	3/8	41	25	8	20	7	21	41.5
10701AW040	1/2	50	30	10	25	9	26	51
10701AW050	5/8	60	35	12.5	30	11	30	60
10701AW060	3/4	72	40	16	35	13	35	71
10701AW070	（7/8）	80	44	19	40	16.5	43	84
10701AW100	1"	90	50	20	45	18	45	90
10701AW120	1 1/4	110	60	25	60	22	55	110
10701AW140	1 1/2	133	70	31.5	70	26	65	131.5
10701AW160	1 3/4	151	80	35.5	80	30	75	150.5
10701AW200	2"	170	90	40	90	35	85	170
10701AW240	2 1/2	210	110	50	110	42	105	210

型番	l	e	g （最小）	r₁ （最小）	d_a （最大）	r₂ （約）	k （約）	使用荷重垂直吊りまたは 2個で45°吊り	重量（kg）（約）
型番	l	e	g （最小）	r₁ （最小）	d_a （最大）	r₂ （約）	k （約）	kN（kgf）	重量（kg）（約）
10701AW020	14	2	4.5	0.8	7.1	2	1	-	0.016
10701AW025	15	3	6	1	9.2	4	1.2	-	0.03
10701AW030	18	4	7.7	1.2	11.2	4	1.5	1.37（140）	0.06
10701AW040	22	5	9.4	1.4	14.2	6	2	2.16（220）	0.12
10701AW050	27	5	13	1.6	18.2	6	2	3.92（400）	0.22
10701AW060	30	6	16.4	2	22.4	8	2.5	5.88（600）	0.39
10701AW070	35	7	18.5	2.3	24.4	10	2.5	7.84（800）	0.56
10701AW100	38	8	19.6	2.5	26.4	12	3	9.32（950）	0.80
10701AW120	45	8	25	3	33.4	15	3.5	14.7（1,500）	1.56
10701AW140	55	10	30.3	3	39.4	18	4	22.6（2,300）	2.90
10701AW160	65	12	35.6	3.5	45.6	20	4.5	33.3（3,400）	4.40
10701AW200	70	12	41	4	52.6	22	5	44.1（4,500）	6.10
10701AW240	90	14	55.7	5	71	25	6	88.3（9,000）	11.50

※Wねじの寸法および使用荷重については、JIS B 1168-1960～1966に準じます。
※ （）は参考値です。

外形図

使用方法・使用事例

使用事例

注）45度吊りの使用荷重は、ざぐりなどを施しボルトの座面が相手と密着し、2個のボルトのリングの向きが下図のように同一平面内にある場合に適用する。

垂直づり

アイボルト（Wねじ） 10701AW020～10701AW240 使用方法・使用事例2

45度づり

商品TOP

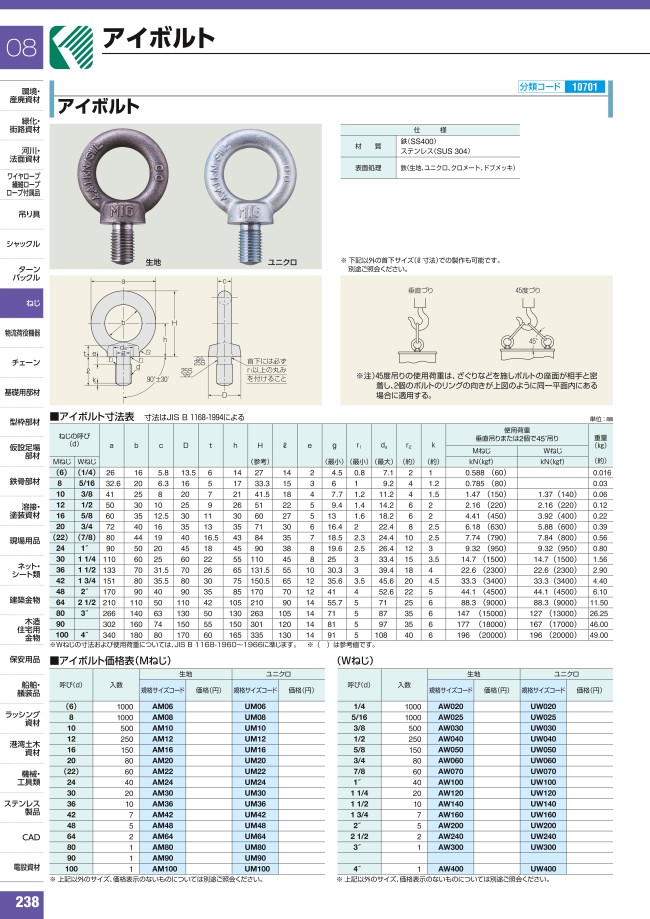

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

商品タイプ
- アイボルト
寸法D(mm)
- 13.5
- 16
- 20
- 25
- 30
- 35
- 40
- 45
- 60
- 70
- 80
- 90
- 110
内容量
- 1個
タイプ
- 10701AW020
- 10701AW025
- 10701AW030
- 10701AW040
- 10701AW050
- 10701AW060
- 10701AW070
- 10701AW100
- 10701AW120
- 10701AW140
- 10701AW160
- 10701AW200
- 10701AW240
出荷日
すべて
7日以内

型番リスト

表示件数

型番

商品タイプ

寸法D

(mm)

質量

(g)

寸法a

(mm)

寸法b

(mm)

寸法c

(mm)

寸法e

(mm)

寸法t

(mm)

サイズ

(mm)

内容量

最小発注数量

アイボルト	13.5	0.016k	26	16	5.8	2	6	h：14mm、H（参考）：27mm、l：14mm、g（最小）：4.5mm、r1（最小）：0.8mm、da（最大）：7.1mm、r2（約）：2mm、k（約）：1	1個	100個
アイボルト	16	0.03k	32.6	20	6.3	3	5	h：17mm、H（参考）：33.3mm、l：15mm、g（最小）：6mm、r1（最小）：1mm、da（最大）：9.2mm、r2（約）：4mm、k（約）：1.2	1個	100個
アイボルト	20	0.06k	41	25	8	4	7	h：21mm、H（参考）：41.5mm、l：18mm、g（最小）：7.7mm、r1（最小）：1.2mm、da（最大）：11.2mm、r2（約）：4mm、k（約）：1.5	1個	100個
アイボルト	25	0.12k	50	30	10	5	9	h：26mm、H（参考）：51mm、l：22mm、g（最小）：9.4mm、r1（最小）：1.4mm、da（最大）：14.2mm、r2（約）：6mm、k（約）：2	1個	250個
アイボルト	30	0.22k	60	35	12.5	5	11	h：30mm、H（参考）：60mm、l：27mm、g（最小）：13mm、r1（最小）：1.6mm、da（最大）：18.2mm、r2（約）：6mm、k（約）：2	1個	150個
アイボルト	35	0.39k	72	40	16	6	13	h：35mm、H（参考）：71mm、l：30mm、g（最小）：16.4mm、r1（最小）：2mm、da（最大）：22.4mm、r2（約）：8mm、k（約）：2.5	1個	80個
アイボルト	40	0.56k	80	44	19	7	16.5	h：43mm、H（参考）：84mm、l：35mm、g（最小）：18.5mm、r1（最小）：2.3mm、da（最大）：24.4mm、r2（約）：10mm、k（約）：2.5	1個	60個
アイボルト	45	0.8k	90	50	20	8	18	h：45mm、H（参考）：90mm、l：38mm、g（最小）：19.6mm、r1（最小）：2.5mm、da（最大）：26.4mm、r2（約）：12mm、k（約）：3	1個	40個

通常単価(税別) (税込単価)	通常出荷日

300円 ( 330円 )	7日目
205円 ( 226円 )	7日目
206円 ( 227円 )	7日目
273円 ( 300円 )	7日目
419円 ( 461円 )	7日目
657円 ( 723円 )	7日目
1,098円 ( 1,208円 )	7日目
1,279円 ( 1,407円 )	7日目

詳細情報

基本情報

締結部品のアイボルト（Wねじ）。
【特長】
・螺旋のネジ山がかみ合い結合を行うアイボルト

ご注意

最低発注単位数は、「2～1000」の範囲となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
