アルファ高送りラジアスミル4コーナ ASRF mini ボアタイプ

製品特長・仕様

製品の基本仕様・特長

工具寿命に影響を及ぼすクランプ剛性改善

• インサート固定ネジのサイズアップ
• ホルダとの接触面積拡大

使用用途により使い分けができる3種類の形状

• 経済性に優れた4コーナタイプインサート
• 低抵抗タイプのブレーカに加え、更に切れ味を重視したLFブレーカを標準化。
  高送り加工の適用範囲が拡大します。

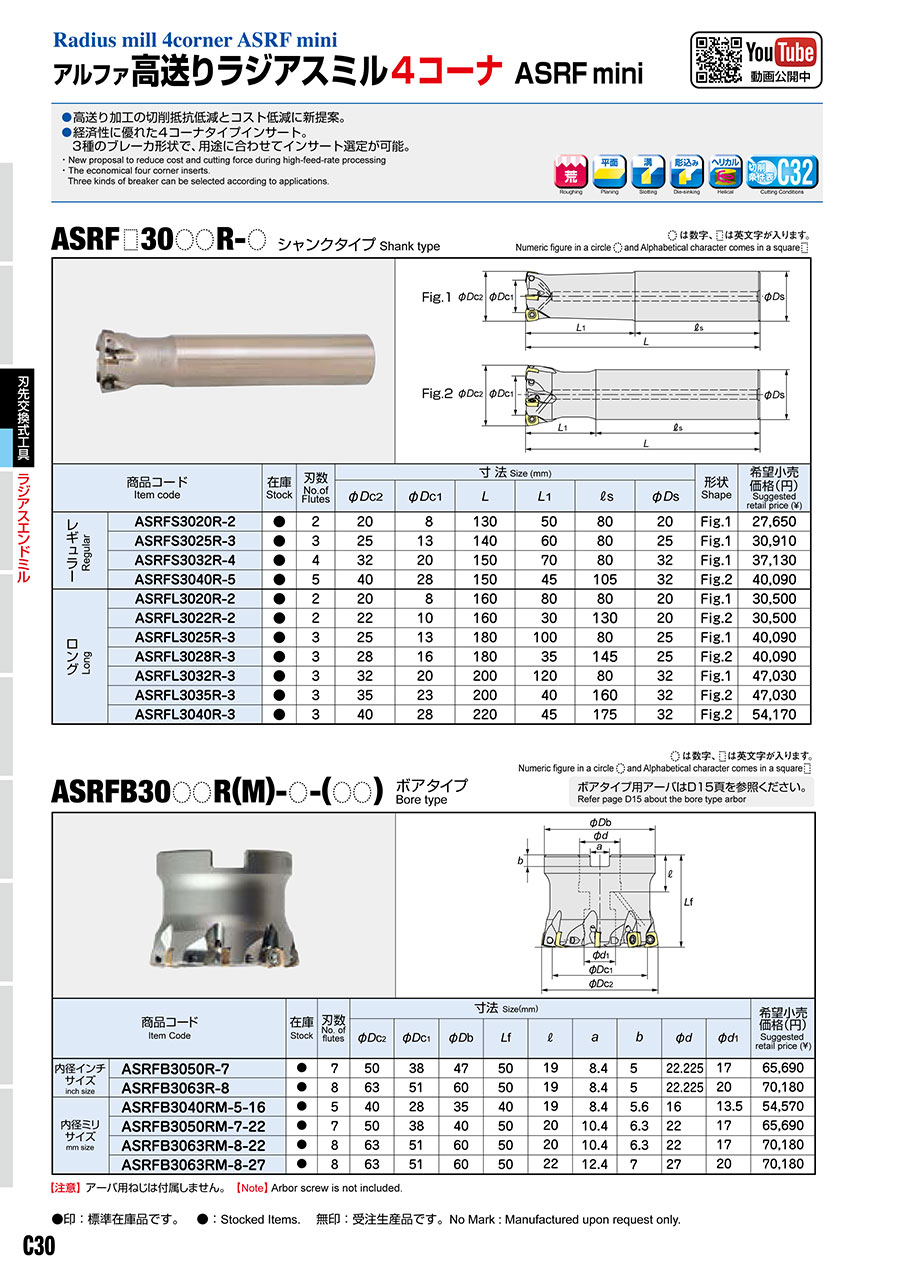

外形図

推奨切削条件

推奨切削条件表

※赤字は第1推奨材種です。

※この切削条件表は、L/D=3 未満での切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。
※ GX コート、JS コートは通電式タッチセンサーに反応しませんのでご注意ください。

注意・禁止事項

安全上のご注意

（1）工具をケース（梱包）から取り出す際は、足元への落下あるいは素手の指先へ落して怪我をしないように十分なご注意をお願いします。
（2）インサートをセットして実際にご使用する場合は、切れ刃を素手で直接触れないように注意してください。

2. 取付け時のご注意

（1）ご使用にあたって、インサートのセッティングは確実に行っていただき、アーバ等への取付けも確実に行ってください。
（2）ご使用中に、異常な振動等が発生した場合は、直ちに機械を停止させて、その振動の原因を除いてください。

3. 使用上のご注意

（1）切削工具あるいは被削材の寸法・回転の方向は、あらかじめ確認しておいてください。
（2）標準切削条件表の数値は、新しい作業の立上げの目安としてご利用ください。切込みが大きい場合、使用機械の剛性が小さい場合あるいは被加工物の性状に応じて切削条件を適正に調整してご使用ください。
（3）インサートは硬質の材料です。ご使用中に破損して飛散する場合があります。また、切りくずが飛散することがあります。これらの飛散物等は作業者を切傷させ、火傷あるいは目に入って負傷させる恐れがありますので、工具をご使用中はその周囲に安全カバーを取付け、保護めがね等の保護具を着用して安全な環境下での作業をお願いいたします。

• 引火や爆発の危険のあるところでは使用しないでください。
• 不水溶性切削油は、火災の恐れがありますので使用しないでください。

（4）工具を本来の目的以外に使用したり、改造したりしないでください。
