アイゼン

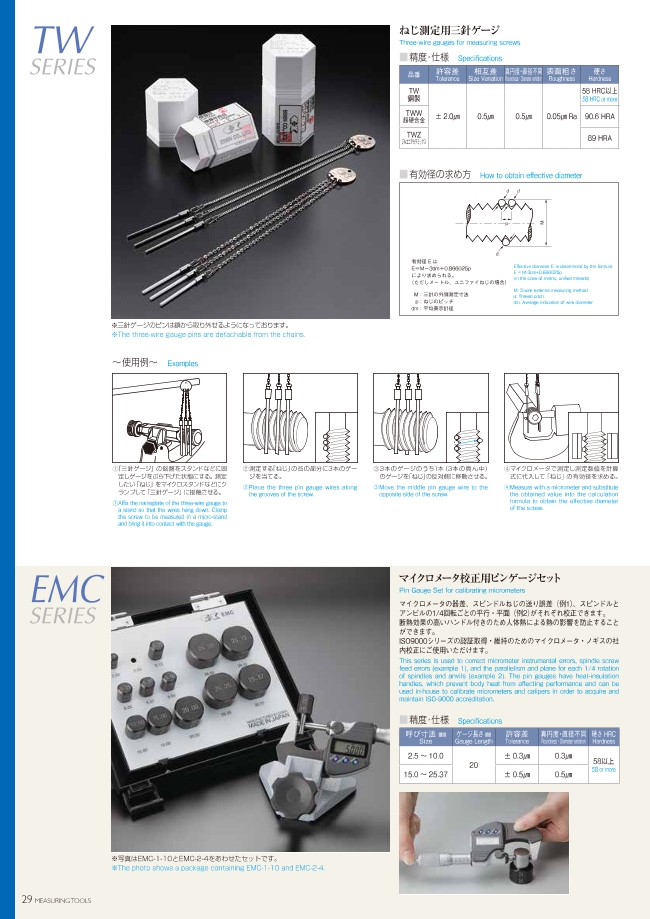

ねじ測定用三針ゲージ TWシリーズ

通常単価(税別): 16,740円

税込単価: 18,414円

通常出荷日：18日目

ねじの有効径を求める為の、ねじ測定用三針ゲージです。三針ゲージのピンは鎖から取り外せるようになっていま...

商品タイプ
限界栓ゲージ
校正証明書
なし
許容差 (μm)
±2.0
相互差 (μm)
0.5
真円度 (μm)
0.5
直径不同 (μm)
0.5
表面粗さ
0.05μmRa
硬度
58 HRC以上
材質
鋼製

ご注意

三針ゲージのピンは鎖から取り外せるようになっております。

型番:

TW-01

解除

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

材質	許容差	相互差	真円度・直径不同	表面粗さ	硬さ
鋼製	±2.0μm	0.5μm	0.5μm	0.05μm Ra	58HRC以上

三針ケージのピンは鎖から取り外せるようになっております。

規格表

型番	呼び針径 mm	適用するねじの種類とピッチ又は山数
		メートルねじ	ユニファイねじ	管用平行ねじ
		ピッチ mm	山数	山数
TW-01	0.1155	0.2	-	-
TW-02	0.1443	0.25	-	-
TW-03	0.1732	0.3	80	-
TW-04	0.2021	0.35	72	-
TW-05	0.2309	0.4	64	-
TW-06	0.2598	0.45	56	-
TW-07	0.2887	0.5	48	-
TW-08	0.3464	0.6	44,40	-
TW-09	0.4330	0.75	-	-
TW-10	0.5196	-	28	28
TW-11	0.5774	1	24	-
TW-12	0.7217	1.25	20	-
TW-13	0.7954	-	18	-
TW-14	0.8949	1.5	16	-
TW-15	1.0227	1.75	14	14
TW-16	1.1547	2	13	-
TW-17	1.1932	-	12	-
TW-18	1.3016	-	11	11
TW-19	1.4434	2.5	10	-
TW-20	1.5908	-	9	-
TW-21	1.7897	3	8	-
TW-22	2.0454	3.5	7	-
TW-23	2.3863	4	6	-
TW-24	2.5981	4.5	-	-
TW-25	2.8868	5	5	-
TW-26	3.1817	5.5	4 1/2	-
TW-27	3.5794	-	4	-
TW-28	0.4041	0.7	36	-
TW-29	0.4619	0.8	32	-
TW-30	0.7536	-	-	19
TW-31	3.4641	6	-	-

使用方法・使用事例

使用事例

（1）「三針ゲージ」の銘盤をスタンドなどに固定しゲージをぶら下げた状態にする。測定したい「ねじ」をマイクロスタンドなどにクランプして「三針ゲージ」に接触させる。

（2）測定する「ねじ」の谷の部分に3本のゲージを当てる。

（3） 3本のゲージのうち1本（3本の真ん中）のゲージを「ねじ」の反対側に移動させる。

（4）マイクロメータで測定し測定数値を計算式に代入して「ねじ」の有効径を求める。

M：三針の外側測定寸法
p：ねじのピッチ
dm：平均表示針径

有効径の求め方

有効径 E は
E＝M-3dm+0.866025p

により求められる。（ただしメートル、ユニファイねじの場合）
