MSTコーポレーション

ツールホルダアングルヘッドハーフ90°型ドリル・エンドミル用

Name: ツールホルダ アングルヘッドハーフ90°型 ドリル・エンドミル用
Brand: MSTコーポレーション
SKU: 223012392644
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 153,900円～250,990円

税込単価: 169,290円～276,089円

【特長】・ドリル・エンドミル加工用90°アングルヘッドハーフ。・必要な剛性と精...

詳細情報を確認する

工具種類
エンドミル / ドリル / タップ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が198型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

主にドリル・タップ加工を目的とした最適設計

低コストで1軸付加

軽量・コンパクト：1.8kg～
ボディ肉厚を限界までカット。小型M/TでATCできる。
自分で分解・修理ができる
分解・組立てが簡単
工程ストップ時間を最短に
ランニングコストをカット

アングルヘッド加工の80%がドリル・タップ加工です。
そのため必要な剛性と精度を絞り込んだ最適設計を行い、軽量でコンパクトなボディを実現しました。

機械への取付け簡単

固定ブロックと位置決めピンの組み合わせであらゆる位置決めブロックに対応します。今お使いの位置決めブロックも利用できます。

組換えが簡単

分解・組立てが簡単

充実した取扱説明書・ビデオを見ながら誰でも簡単に分解・組立てが行えます。
部品点数が従来の半分の22点。
調整作業、現物合わせはありません。

ベアリングは市販品です。安く簡単に交換部品を入手できます。
保守、修理が短期間で行えます。

軽量でも十分な加工能力

キットパッケージ

ギア、ベアリング機構が学べる学習用として最適です。
部品点数22点、初めてでもわずか10分で簡単に組立てできます。
予備部品、保守部品、組立て専用工具が付属しています。

キット型番	BT-40-HF12-LK		BT-50-HF12-LK
キット型番	型番	数量	型番	数量
完成品	BT40-HFD12-180-S65	1個	BT50-HFD12-195-S80	1個
アングル軸（タップ用）	FR-T6	1個	FR-T6	1個
タップスリーブ	TA6-3,4,5,6,8	1個	TA6-3,4,5,6,8	1個
データワンコレット	D12-4,6,8,10,12,13	1個	D12-4,6,8,10,12,13	1個
位置決めピン	HP-50C	1個	HP-62C	1個
予備ベアリング	7005ADB	1セット	7005ADB	1セット
	6805	2個	6805	2個
	51106	1個	51106	1個

外形図

使用方法・使用事例

使用方法

切削データ

使用例

選定サポート情報

位置決めブロック対応表

機械メーカー	機械名称	対応位置決めブロック
ファナック	α-DiBシリーズ	ABF005
ブラザー工業	S300X1/X2	ABF213
	S500X1/X2	ABF213
	S700X1/X2	ABF213
	S1000X1	ABF259
	TC-S2	ABF176
	S2B	ABF176
	S2C	ABF176
	S2D	ABF176
	S2A	ABF176 ※取付可能か、ページ上部の問合わせフォームに、お問い合わせください。
	R2B	ABF176 ※取付可能か、ページ上部の問合わせフォームに、お問い合わせください。
その他	-	HB-01 ※ページ上部の問合わせフォームに、お問い合わせください。

商品案内　付属品・形状違いなど

アングルヘッドハーフ
ユニバーサル型　ドリル・エンドミル加工用

アングルヘッドハーフ
ユニバーサル型　タップ加工用

アングルヘッドハーフ
90°型タップ加工用

アングルヘッドハーフ
mini型

アングルヘッドハーフ
修理用パーツ・位置決めブロックなど

型番リスト

表示件数

型番

主軸・シャンク形状

主軸・シャンク種類

主軸・シャンク番号

ホルダ基準長さ

(mm)

適合コレット

重量

(kg)

付属品

最大許容回転数

ヘッド型番

位置決めピン型番

最小発注数量

HSK-A	HSK-A	63	198	C 20	5.4	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	137	HFA20	-	1個
HSK-A	HSK-A	63	198	C 20	5.4	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	137	HFA20	S60	1個
HSK-A	HSK-A	63	198	C 20	5.4	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	137	HFA20	S65	1個
HSK-A	HSK-A	63	198	C 20	5.4	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	137	HFA20	T60	1個
HSK-A	HSK-A	63	198	C 20	5.4	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	137	HFA20	T65	1個
HSK-A	HSK-A	63	198	C 20	5.4	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	137	HFA20	W60	1個
HSK-A	HSK-A	63	198	C 20	5.4	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	137	HFA20	W65	1個
HSK-A	HSK-A	63	258	C 20	6.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	197	HFA20	-	1個
HSK-A	HSK-A	63	258	C 20	6.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	197	HFA20	S60	1個
HSK-A	HSK-A	63	258	C 20	6.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	197	HFA20	S65	1個
HSK-A	HSK-A	63	258	C 20	6.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	197	HFA20	T60	1個
HSK-A	HSK-A	63	258	C 20	6.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	197	HFA20	T65	1個
HSK-A	HSK-A	63	258	C 20	6.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	197	HFA20	W60	1個
HSK-A	HSK-A	63	258	C 20	6.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット，スパナ	6000：5000 [1：0.83]	5.8～20	119	32	197	HFA20	W65	1個
HSK-A	HSK-A	63	183	D 7	3.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	130	HFD7	-	1個
HSK-A	HSK-A	63	183	D 7	3.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	130	HFD7	S60	1個
HSK-A	HSK-A	63	183	D 7	3.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	130	HFD7	S65	1個
HSK-A	HSK-A	63	183	D 7	3.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	130	HFD7	T60	1個
HSK-A	HSK-A	63	183	D 7	3.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	130	HFD7	T65	1個
HSK-A	HSK-A	63	183	D 7	3.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	130	HFD7	W60	1個
HSK-A	HSK-A	63	183	D 7	3.5	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	130	HFD7	W65	1個
HSK-A	HSK-A	63	243	D 7	3.9	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	190	HFD7	-	1個
HSK-A	HSK-A	63	243	D 7	3.9	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	190	HFD7	S60	1個
HSK-A	HSK-A	63	243	D 7	3.9	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	190	HFD7	S65	1個
HSK-A	HSK-A	63	243	D 7	3.9	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	190	HFD7	T60	1個
HSK-A	HSK-A	63	243	D 7	3.9	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	190	HFD7	T65	1個
HSK-A	HSK-A	63	243	D 7	3.9	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	190	HFD7	W60	1個
HSK-A	HSK-A	63	243	D 7	3.9	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	190	HFD7	W65	1個
HSK-A	HSK-A	63	123	D 12	3.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	70	HFD12	-	1個
HSK-A	HSK-A	63	123	D 12	3.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	70	HFD12	S60	1個
HSK-A	HSK-A	63	123	D 12	3.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	70	HFD12	S65	1個
HSK-A	HSK-A	63	123	D 12	3.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	70	HFD12	T60	1個
HSK-A	HSK-A	63	123	D 12	3.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	70	HFD12	T65	1個
HSK-A	HSK-A	63	123	D 12	3.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	70	HFD12	W60	1個
HSK-A	HSK-A	63	123	D 12	3.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	70	HFD12	W65	1個
HSK-A	HSK-A	63	183	D 12	4.7	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	130	HFD12	-	1個
HSK-A	HSK-A	63	183	D 12	4.7	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	130	HFD12	S60	1個
HSK-A	HSK-A	63	183	D 12	4.7	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	130	HFD12	S65	1個
HSK-A	HSK-A	63	183	D 12	4.7	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	130	HFD12	T60	1個
HSK-A	HSK-A	63	183	D 12	4.7	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	130	HFD12	T65	1個
HSK-A	HSK-A	63	183	D 12	4.7	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	130	HFD12	W60	1個
HSK-A	HSK-A	63	183	D 12	4.7	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	130	HFD12	W65	1個
HSK-A	HSK-A	63	243	D 12	6.0	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	190	HFD12	-	1個
HSK-A	HSK-A	63	243	D 12	6.0	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	190	HFD12	S60	1個
HSK-A	HSK-A	63	243	D 12	6.0	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	190	HFD12	S65	1個
HSK-A	HSK-A	63	243	D 12	6.0	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	190	HFD12	T60	1個
HSK-A	HSK-A	63	243	D 12	6.0	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	190	HFD12	T65	1個
HSK-A	HSK-A	63	243	D 12	6.0	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	190	HFD12	W60	1個
HSK-A	HSK-A	63	243	D 12	6.0	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	4000：4000 [1：1]	2.5～13	98	29	190	HFD12	W65	1個
BT	BT	30	120	C 10	1.8	クーラントダクト（HSK-A），六角レンチセット，片口スパナ，フックスパナ	6000：6000 [1：1]	2.4～10	90	19	65	HFA10	-	1個
BT	BT	30	120	C 10	1.8	クーラントダクト（HSK-A），六角レンチセット，片口スパナ，フックスパナ	6000：6000 [1：1]	2.4～10	90	19	65	HFA10	S50C	1個
BT	BT	30	120	C 10	1.8	クーラントダクト（HSK-A），六角レンチセット，片口スパナ，フックスパナ	6000：6000 [1：1]	2.4～10	90	19	65	HFA10	S65	1個
BT	BT	30	122	D 7	2.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	70	HFD7	-	1個
BT	BT	30	122	D 7	2.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	70	HFD7	S60	1個
BT	BT	30	122	D 7	2.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	70	HFD7	S65	1個
BT	BT	30	122	D 7	2.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	70	HFD7	T60	1個
BT	BT	30	122	D 7	2.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	70	HFD7	T65	1個
BT	BT	30	122	D 7	2.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	70	HFD7	W60	1個
BT	BT	30	122	D 7	2.3	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	70	HFD7	W65	1個
BT	BT	30	182	D 7	3.0	クーラントダクト（HSK-A），補助スパナ，六角レンチセット	6000：6000 [1：1]	1～7	72	19	130	HFD7	-	1個

通常単価(税別) (税込単価)	通常出荷日

204,345円 ( 224,780円 )	3日目
224,200円 ( 246,620円 )	3日目
224,200円 ( 246,620円 )	3日目
230,090円 ( 253,099円 )	3日目
230,090円 ( 253,099円 )	3日目
230,090円 ( 253,099円 )	3日目
230,090円 ( 253,099円 )	3日目
225,245円 ( 247,770円 )	3日目
245,100円 ( 269,610円 )	3日目
245,100円 ( 269,610円 )	3日目
250,990円 ( 276,089円 )	3日目
250,990円 ( 276,089円 )	3日目
250,990円 ( 276,089円 )	3日目
250,990円 ( 276,089円 )	3日目
178,600円 ( 196,460円 )	3日目
195,700円 ( 215,270円 )	3日目
195,700円 ( 215,270円 )	3日目
201,590円 ( 221,749円 )	3日目
201,590円 ( 221,749円 )	3日目
201,590円 ( 221,749円 )	3日目
201,590円 ( 221,749円 )	3日目
209,000円 ( 229,900円 )	3日目
226,100円 ( 248,710円 )	3日目
226,100円 ( 248,710円 )	3日目
231,990円 ( 255,189円 )	3日目
231,990円 ( 255,189円 )	3日目
231,990円 ( 255,189円 )	3日目
231,990円 ( 255,189円 )	3日目
167,200円 ( 183,920円 )	3日目
184,300円 ( 202,730円 )	3日目
184,300円 ( 202,730円 )	3日目
190,190円 ( 209,209円 )	3日目
190,190円 ( 209,209円 )	3日目
190,190円 ( 209,209円 )	3日目
190,190円 ( 209,209円 )	3日目
178,600円 ( 196,460円 )	3日目
195,700円 ( 215,270円 )	3日目
195,700円 ( 215,270円 )	3日目
201,590円 ( 221,749円 )	3日目
201,590円 ( 221,749円 )	3日目
201,590円 ( 221,749円 )	3日目
201,590円 ( 221,749円 )	3日目
199,500円 ( 219,450円 )	3日目
216,600円 ( 238,260円 )	3日目
216,600円 ( 238,260円 )	3日目
222,490円 ( 244,739円 )	3日目
222,490円 ( 244,739円 )	3日目
222,490円 ( 244,739円 )	3日目
222,490円 ( 244,739円 )	3日目
160,550円 ( 176,605円 )	3日目
177,650円 ( 195,415円 )	3日目
177,650円 ( 195,415円 )	3日目
153,900円 ( 169,290円 )	3日目
171,000円 ( 188,100円 )	3日目
171,000円 ( 188,100円 )	3日目
176,890円 ( 194,579円 )	3日目
176,890円 ( 194,579円 )	3日目
176,890円 ( 194,579円 )	3日目
176,890円 ( 194,579円 )	3日目
165,300円 ( 181,830円 )	3日目

基本情報

基本情報

【特長】
・ドリル・エンドミル加工用90°アングルヘッドハーフ。
・必要な剛性と精度に絞り込んだ最適設計。
・軽量でコンパクトボディ。
・安価で一軸追加、工程集約が可能。
・お客様ご自身で簡単に分解・組立メンテナンス可能なので、修理費削減、加工ストップ時間の削減に貢献できます。
（必要パーツはカタログタブよりP13～21をご確認ください。）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

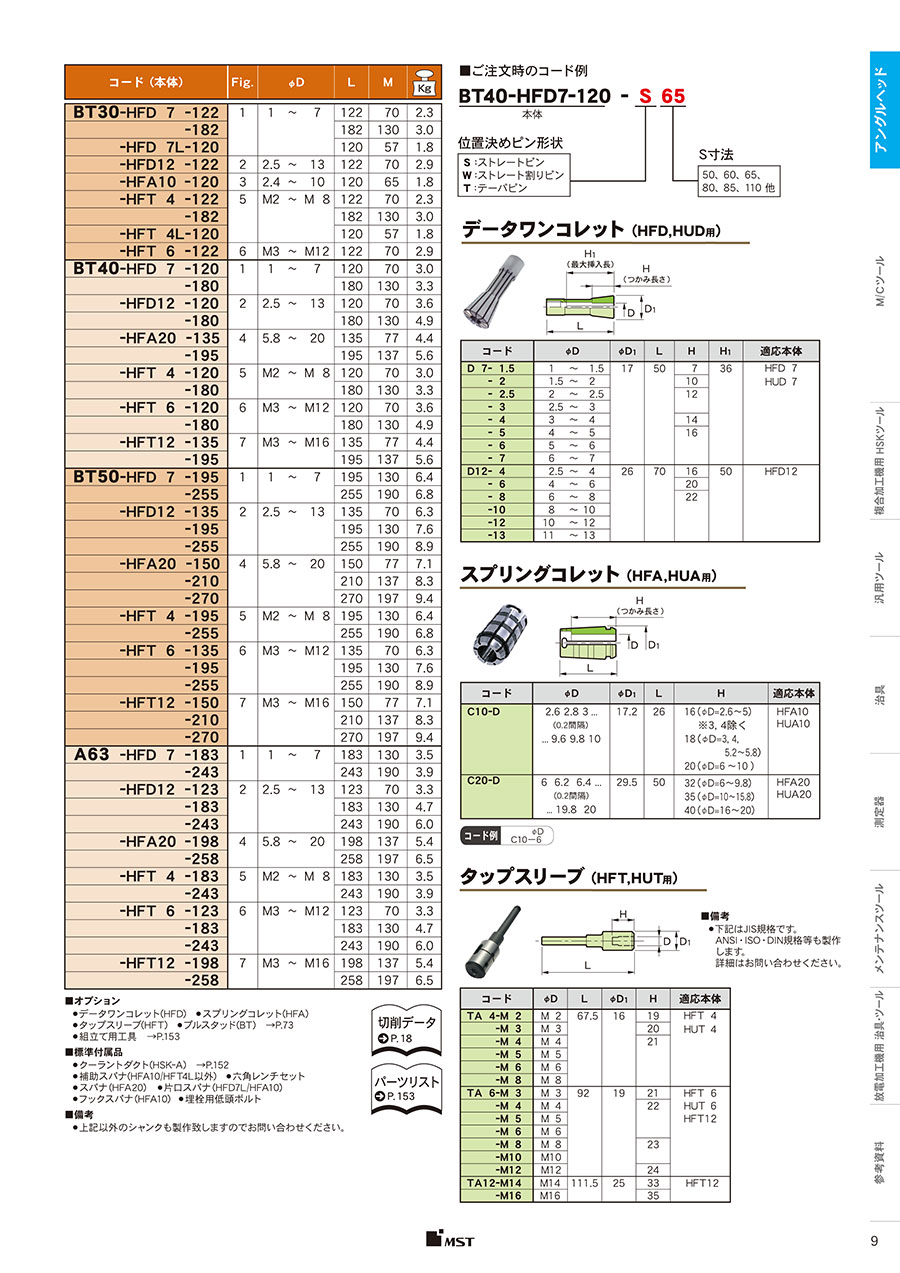

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MSTコーポレーション
ツールホルダアングルヘッドハーフ90°型タップ用
MSTコーポレーション
アングルヘッドハーフ用パーツ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
