大昭和精機

HSKシャンク 高速回転ホルダ メガマイクロチャック ストレートタイプ HSK-A63

HSKシャンク 高速回転ホルダ メガマイクロチャック ストレートタイプ HSK-A63
通常単価(税別)
28,905円～34,250円
税込単価
31,796円～37,675円

【特長】・ナット外径Φ10の超極細設計・ワーク、治具干渉を考慮したスリムな高速...

詳細情報を確認する
  • 主軸・シャンク形状
    HSK-A
  • 主軸・シャンク種類
    HSK-A
  • 拘束面数
    2
  • 最高回転数 (min-1)
    35000
  • 付属品
    メガナット
  • 商品タイプ
    Aタイプ（DIN69893-1）（ISO12164）

ご注意

  • ナットは付属しています。コレット、レンチは別途ご注文ください。クーラントパイプは付属していません。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が6型番あります。
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

（3Sタイプ）ナット径φ10mmの極細設計

超スリムなボディ設計により、ワーク・治具の干渉を最小限に抑えます。高速・高精度を活かした小型金型加工にお奨めです。

HSKシャンク 高速回転ホルダ メガマイクロチャック ストレートタイプ 製品の基本仕様・特長1
ワーク干渉を減らしたスリム形状

干渉に優れた「ストレートタイプ」、剛性を高めた「高剛性テーパタイプ」がございます。


HSKシャンク 高速回転ホルダ メガマイクロチャック ストレートタイプ 製品の基本仕様・特長2

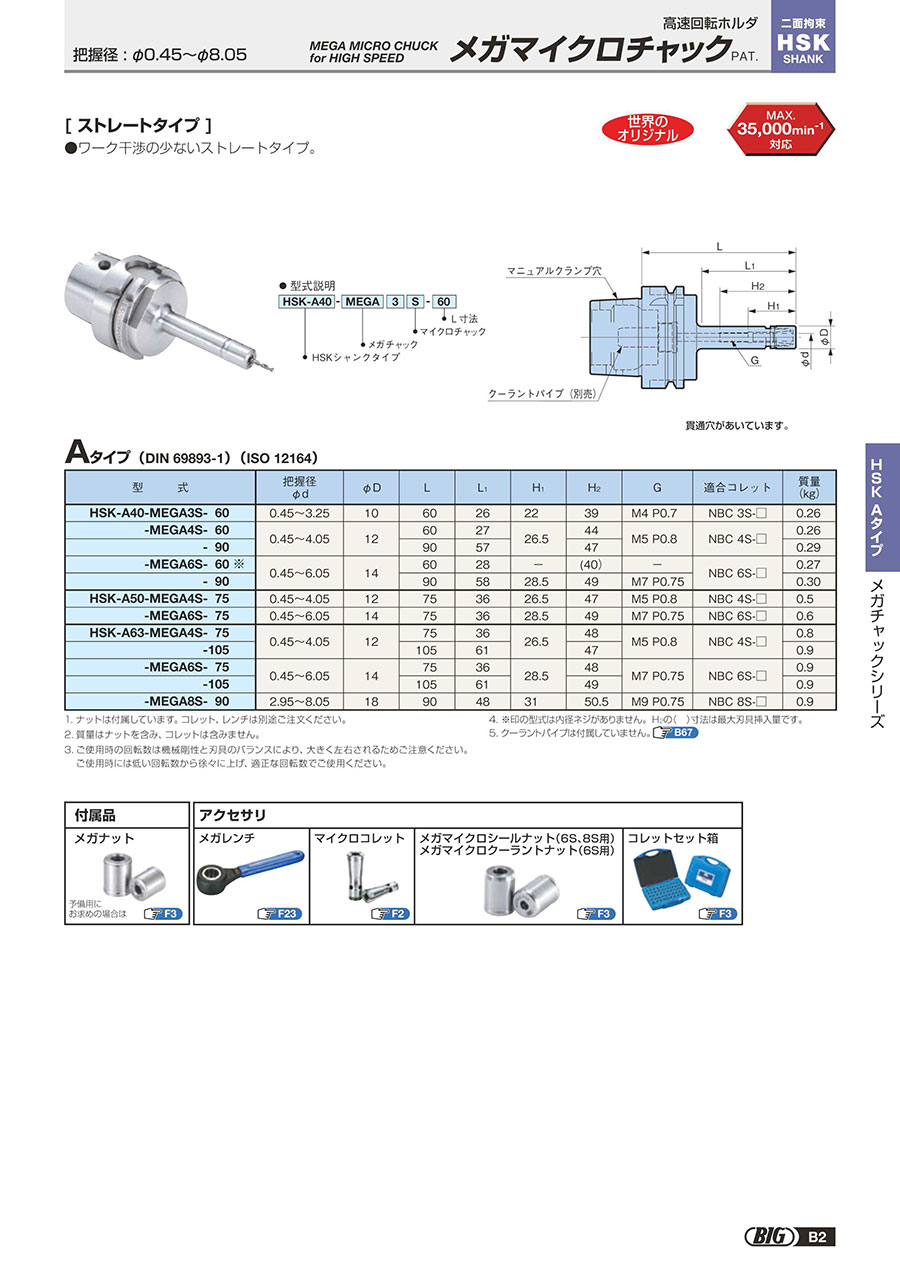

外形図



選定サポート情報

HSKシャンク 高速回転ホルダ メガマイクロチャック ストレートタイプ 選定サポート情報

型番リスト

表示件数
  • 1
    • 型番
    HSK-A50-MEGA6S-75
    HSK-A63-MEGA4S-75
    HSK-A63-MEGA4S-105
    HSK-A63-MEGA6S-75
    HSK-A63-MEGA6S-105
    HSK-A63-MEGA8S-90

    主軸・シャンク番号

    最大把握径

    (mm)

    最小把握径

    (mm)

    把握径

    (mm)

    最大刃具挿入量

    (mm)

    ホルダ長さ

    (mm)

    先端チャック部外径

    (mm)

    適用コレット

    CADデータ有無

    D

    (mm)

    L1

    (mm)

    質量

    (g)

    G

    H1

    (mm)

    H2

    (mm)

    		最小発注数量
    50
    7.0以下
    -
    0.45～6.05
    28.5
    75
    14
    NBC6S-□
    -
    14
    36
    600
    M7P0.75
    28.5
    49
    1個
    63
    5.0以下
    -
    0.45～4.05
    26.5
    75
    12
    NBC4S-□
    2D／3D
    12
    36
    800
    M5P0.8
    26.5
    48
    1個
    63
    5.0以下
    -
    0.45～4.05
    26.5
    105
    12
    NBC4S-□
    2D／3D
    12
    61
    900
    M5P0.8
    26.5
    47
    1個
    63
    7.0以下
    -
    0.45～6.05
    28.5
    75
    14
    NBC6S-□
    2D／3D
    14
    36
    900
    M7P0.75
    28.5
    48
    1個
    63
    7.0以下
    -
    0.45～6.05
    28.5
    105
    14
    NBC6S-□
    2D／3D
    14
    61
    900
    M7P0.75
    28.5
    49
    1個
    63
    9.0以下
    2.0以上
    2.95～8.05
    31
    90
    18
    NBC8S-□
    2D／3D
    18
    48
    900
    M9P0.75
    31
    50.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    34,250円
    ( 37,675円 )
    5日目
    30,132円
    ( 33,145円 )
    5日目
    28,905円
    ( 31,796円 )
    5日目
    30,132円
    ( 33,145円 )
    5日目
    28,905円
    ( 31,796円 )
    5日目
    29,768円
    ( 32,745円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ナット外径Φ10の超極細設計
    ・ワーク、治具干渉を考慮したスリムな高速回転ホルダ
    ・極小径のエンドミル加工対応
    ・ワーク干渉の少ないストレートタイプ

    ご注意

    • ナットは付属しています。コレット、レンチは別途ご注文ください。クーラントパイプは付属していません。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    カタログ

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
