大昭和精機

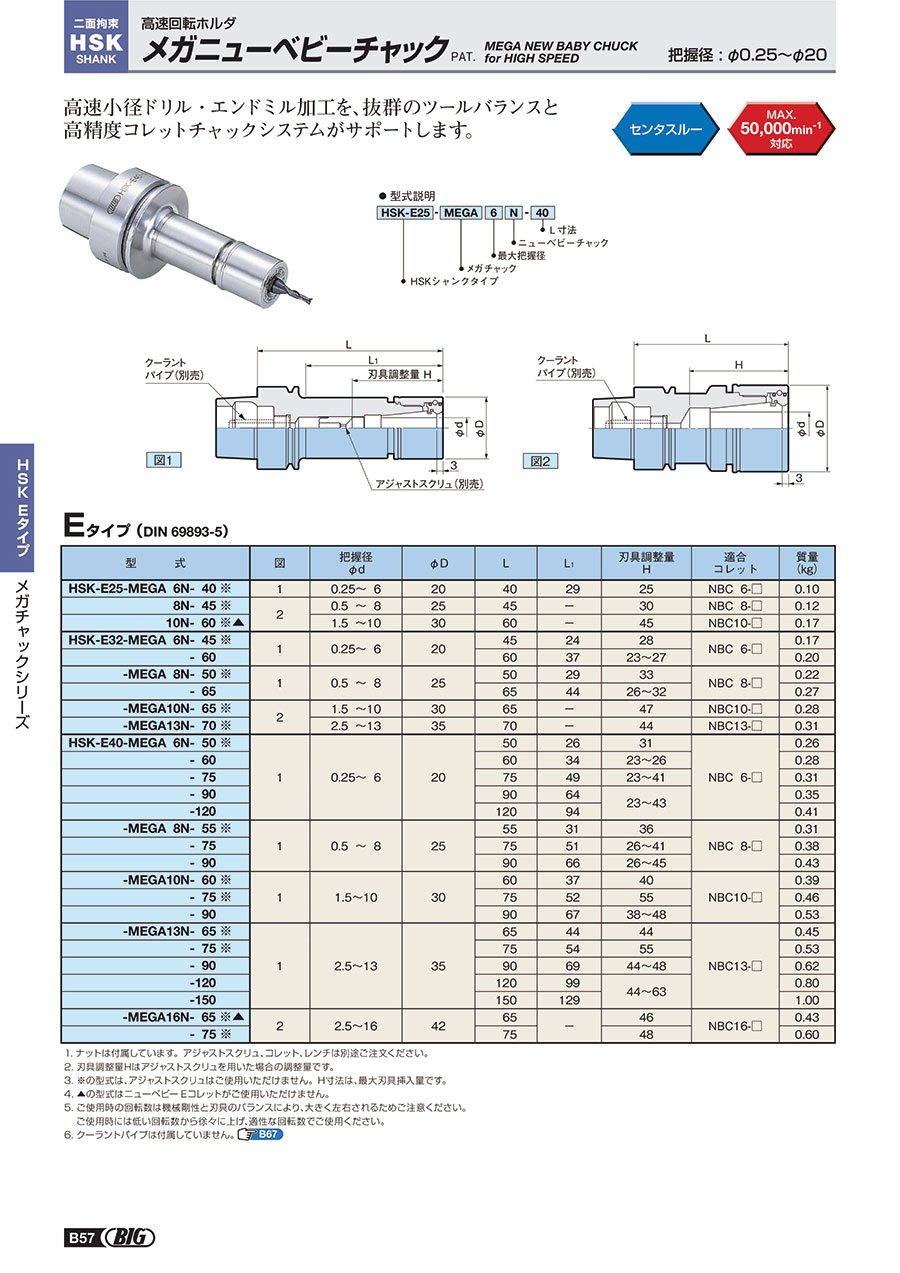

二面拘束HSKシャンクメガニューベビーチャックEタイプ

カタログ |

通常単価(税別): 28,050円～42,700円

税込単価: 30,855円～46,970円

【特長】・高速小径ドリル・エンドミル加工を、抜群のツールバランスと高精度コレッ...

主軸・シャンク形状
HSK-E
主軸・シャンク種類
HSK-E
拘束面数
2
クーラント等供給方式
センタースルー
最高回転数 (min-1)
50000

ご注意

ナットは付属しています。アジャストスクリュ、コレット、レンチは別途ご注文ください。
クーラントパイプは付属していません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が38型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

型番リスト

表示件数

型番

主軸・シャンク番号

最大把握径

(mm)

最小把握径

(mm)

把握径

(mm)

最小刃具挿入量

(mm)

最大刃具挿入量

(mm)

ホルダ長さ

(mm)

先端チャック部外径

(mm)

適用コレット

CADデータ有無

(mm)

刃具調整量H

(mm)

最小発注数量

25	6.0以下	-	0.25～6	25	25	40	20	NBC6-□	-	20	25	29	1個
25	8.0以下	-	0.5～8	30	30	45	25	NBC8-□	-	25	30	-	1個
25	10.0以下	1.0以上	1.5～10	45	45	60	30	NBC10-□	2D/3D	30	45	-	1個
32	6.0以下	-	0.25～6	28	28	45	20	NBC6-□	-	20	28	24	1個
32	6.0以下	-	0.25～6	23	27	60	20	NBC6-□	-	20	23～27	37	1個
32	8.0以下	-	0.5～8	33	33	50	25	NBC8-□	-	25	33	29	1個
32	8.0以下	-	0.5～8	26	32	65	25	NBC8-□	-	25	26～32	44	1個
32	10.0以下	1.0以上	1.5～10	47	47	65	30	NBC10-□	-	30	47	-	1個
32	13.0以下	2.0以上	2.5～13	44	44	70	35	NBC13-□	-	35	44	-	1個
40	6.0以下	-	0.25～6	31	31	50	20	NBC6-□	-	20	31	26	1個
40	6.0以下	-	0.25～6	23	26	60	20	NBC6-□	-	20	23～26	34	1個
40	6.0以下	-	0.25～6	23	41	75	20	NBC6-□	-	20	23～41	49	1個
40	6.0以下	-	0.25～6	23	43	90	20	NBC6-□	-	20	23～43	64	1個
40	6.0以下	-	0.25～6	23	43	120	20	NBC6-□	-	20	23～43	94	1個
40	8.0以下	-	0.5～8	36	36	55	25	NBC8-□	-	25	36	31	1個
40	8.0以下	-	0.5～8	26	41	75	25	NBC8-□	-	25	26～41	51	1個
40	8.0以下	-	0.5～8	26	45	90	25	NBC8-□	-	25	26～45	66	1個
40	10.0以下	1.0以上	1.5～10	40	40	60	30	NBC10-□	-	30	40	37	1個
40	10.0以下	1.0以上	1.5～10	55	55	75	30	NBC10-□	-	30	55	52	1個
40	10.0以下	1.0以上	1.5～10	38	48	90	30	NBC10-□	-	30	38～48	67	1個
40	13.0以下	2.0以上	2.5～13	44	44	65	35	NBC13-□	-	35	44	44	1個
40	13.0以下	2.0以上	2.5～13	55	55	75	35	NBC13-□	-	35	55	54	1個
40	13.0以下	2.0以上	2.5～13	44	48	90	35	NBC13-□	-	35	44～48	69	1個
40	13.0以下	2.0以上	2.5～13	44	63	120	35	NBC13-□	-	35	44～63	99	1個
40	16.0以下	2.0以上	2.5～16	46	46	65	42	NBC16-□	-	42	46	-	1個
50	6.0以下	-	0.25～6	35	35	55	20	NBC6-□	-	20	35	27	1個
50	6.0以下	-	0.25～6	23	39	70	20	NBC6-□	-	20	23～39	38	1個
50	8.0以下	-	0.5～8	37	37	60	25	NBC8-□	-	25	37	30	1個
50	8.0以下	-	0.5～8	26	45	90	25	NBC8-□	-	25	26～45	56	1個
50	10.0以下	1.0以上	1.5～10	35	35	60	30	NBC10-□	-	30	35	30	1個
50	10.0以下	1.0以上	1.5～10	38	48	90	30	NBC10-□	-	30	38～48	58	1個
50	13.0以下	2.0以上	2.5～13	45	45	70	35	NBC13-□	-	35	45	40	1個
50	13.0以下	2.0以上	2.5～13	44	47	90	35	NBC13-□	-	35	44～47	60	1個
50	16.0以下	2.0以上	2.5～16	52	52	75	42	NBC16-□	-	42	52	48	1個
50	16.0以下	2.0以上	2.5～16	65	65	90	42	NBC16-□	-	42	65	63	1個
50	20.0以下	2.0以上	2.5～20	49	49	75	46	NBC20-□	-	46	49	-	1個
50	20.0以下	2.0以上	2.5～20	51	54	100	46	NBC20-□	-	46	51～54	-	1個
50	20.0以下	2.0以上	2.5～20	51	68	130	46	NBC20-□	-	46	51～68	-	1個

通常単価(税別) (税込単価)	通常出荷日

31,900円 ( 35,090円 )	5日目
32,500円 ( 35,750円 )	5日目
28,050円 ( 30,855円 )	5日目
31,900円 ( 35,090円 )	5日目
31,900円 ( 35,090円 )	5日目
32,500円 ( 35,750円 )	5日目
32,500円 ( 35,750円 )	5日目
33,000円 ( 36,300円 )	5日目
33,600円 ( 36,960円 )	5日目
31,900円 ( 35,090円 )	5日目
31,900円 ( 35,090円 )	5日目
31,900円 ( 35,090円 )	5日目
32,500円 ( 35,750円 )	5日目
34,000円 ( 37,400円 )	5日目
32,500円 ( 35,750円 )	5日目
32,500円 ( 35,750円 )	5日目
33,000円 ( 36,300円 )	5日目
33,000円 ( 36,300円 )	5日目
33,000円 ( 36,300円 )	5日目
33,600円 ( 36,960円 )	5日目
33,600円 ( 36,960円 )	5日目
33,600円 ( 36,960円 )	5日目
34,100円 ( 37,510円 )	5日目
37,000円 ( 40,700円 )	5日目
36,800円 ( 40,480円 )	5日目
32,500円 ( 35,750円 )	5日目
32,700円 ( 35,970円 )	5日目
33,000円 ( 36,300円 )	5日目
33,600円 ( 36,960円 )	5日目
33,600円 ( 36,960円 )	5日目
34,100円 ( 37,510円 )	5日目
34,400円 ( 37,840円 )	5日目
34,700円 ( 38,170円 )	5日目
37,700円 ( 41,470円 )	5日目
37,900円 ( 41,690円 )	5日目
40,000円 ( 44,000円 )	5日目
40,400円 ( 44,440円 )	5日目
42,700円 ( 46,970円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・高速小径ドリル・エンドミル加工を、抜群のツールバランスと高精度コレットチャックシステムがサポートします

ご注意

ナットは付属しています。アジャストスクリュ、コレット、レンチは別途ご注文ください。
クーラントパイプは付属していません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
